Detalhes do produto:
Condições de Pagamento e Envio:
|
| Garantia: | 1 ano | Aplicação: | Tira do diodo emissor de luz |
|---|---|---|---|
| Fornecimento de energia: | 380AC 50HZ | condição: | Novos |
| Peso: | 3100 QUILOGRAMAS | Montando a velocidade: | Lado duplo: 500.000 CPH Lado único: 250.000 CPH (velocidade ideal) |
| Dimensão: | (L)3454*(L)3035*(A)1777 mm | Alimentadores: | Lado duplo: 136 PCS (lado único: 68 PCS) |
| Espessura do PWB: | 0.1-0.5 milímetros | ||
| Realçar: | Máquina de colocação SMT 1M/ciclo,Máquina de colocação SMT de tira flexível CE,Máquina de colocação SMT de alimentação de lado duplo |
||
1M por cicloMáquina de colocação de banda flexível de alta velocidade SMT
Dinscrição
F1 Alta produtividade
nETON Tech cabeça de colocação ajustável
A posição de seleção do componente pode ser ajustada de acordo com o passo do pad do PCB, min 6.5mm. Aplicar ao resistor LED 3014/3020/2835/5050, capacitor, rectificador de ponte etc. ampla gama de componentes.
A câmara de reconhecimento registra a posição de vazamento do componente do PCB e preenche o componente em falta em conformidade.
A cabeça de colocação adota o método de duas vezes de recolha e uma vez de colocação. O tempo de colocação muito minimizado com a melhor maneira de colocação, excelente capacidade ótima de alcançar 500000CPH.
F2 Produção flexível
1 metro por ciclo.
Realizar a função de duas vezes de colheita e uma vez de colocação. A gama de estação de alimentação é o dobro da cabeça de colocação, pode produzir quatro tipos de materiais ao mesmo tempo.
| Modelo | T9-2S |
| Dimensão | |
| Duração | 3454 mm |
| Largura | 3035 mm |
| Altura | 1777 mm |
| Peso total | 3100 kg |
| PCB | |
| Comprimento do PCB Largura | 250 (± 10 mm) * Qualquer comprimento |
| Espessura do PCB | 00,1-0,5 mm |
| Aplicação de pinças de PCB | Adsorção a vácuo, fixação do cilindro, largura de trilho ajustável |
| Modo de montagem | Selecção e colocação em grupo |
| Sistema de visão | |
| Número da câmara | 10 conjuntos (câmara digital) |
| Alinhamento da visão+Correção da marca | |
| Precisão de montagem | ± 0,05 mm |
| Altura de montagem | ≤ 5 mm |
| Velocidade de montagem | Do lado duplo: 500000 cph, do lado único: 250000 cph ((Velocidade óptima) |
| Componentes | LED3014/3020/2835/5050 e resistores, condensadores, retificadores de pontes, etc. |
| Potência | 380AC 50HZ |
| Consumo de energia | 9.6 KW |
| Ambiente de funcionamento | 23°C ± 3°C |
| Transmissão por transportador | comprimento máximo:1000 mm |
| Velocidade de transmissão | > 500 mm/s |
| Direcção de transmissão | Solteiro (esquerda>direita ou direita) |
| Modo de transmissão | Dispositivo online |
| Modo de posição | Óptica |
| Fornecimento de ar | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico | Investigação e desenvolvimento independentes da ETON |
| Modulo 2 do conjunto de cartões de controlo de movimento | Investigação e desenvolvimento independentes da ETON |

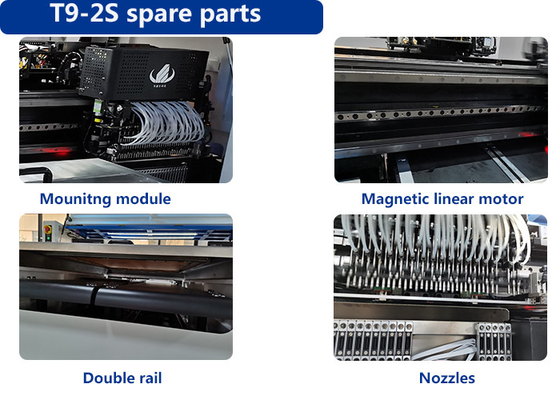

| Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta + Servo motor |
| Sistema de alimentação | |
| Número da estação de alimentação | Lado duplo:136PCS ((lado único:68PCS) |
| Número da cabeça | Lado duplo:136PCS ((lado único:68PCS) |
| Forma de alimentação | Alimentação elétrica inteligente com motor duplo |
Aplicação na máquina

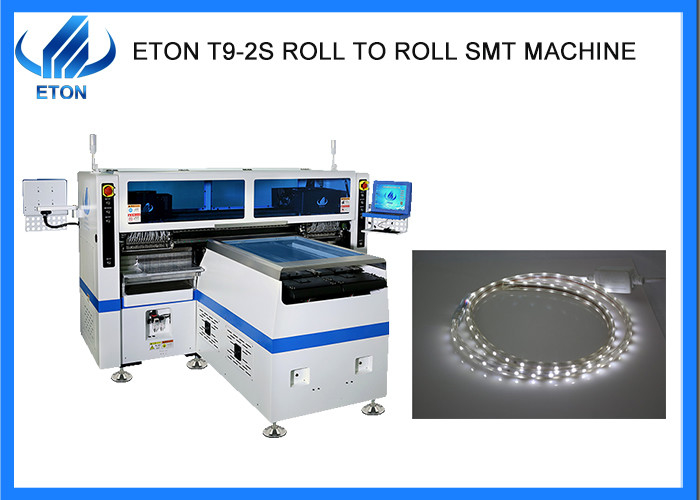

T9-2S é uma máquina de alta velocidade pick e lugar, que é aplicável para faixas flexíveis de luz de qualquer comprimento
3.1 Tamanho do PCB: 250 mm*todo comprimento
3.2 Para aplicações
5m, 10m, 50m, 100m ou faixas flexíveis de luz de qualquer comprimento, RGB pode ser montado.
Solução de linha SMT
