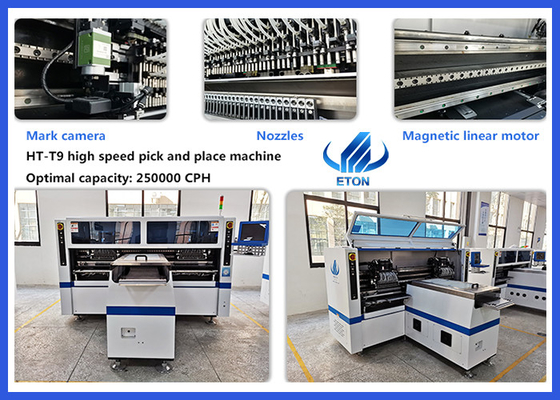

250 milhas de alta velocidade 68 cabeças250 mm*todas as tiras de LED de comprimentoMáquina SMT
Características
- Produzir com Produzir 4 tipos de materiais ao mesmo tempo com alta capacidade, disponível para 5M, 50M ou qualquer comprimento de tira flexível e rolos para rolos.
- Modulo de quatro braços duplos, 17 bocas para cada parte de montagem, parte A ou parte B podem ser montadas separadamente ou sincronicamente.
- Calibração automática, alta precisão, disponível para RGB.
- Tecnologia exclusiva patenteada: grupo para escolher e grupo para montar.
IPC9850 Capacidade: 200000~250000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
| Modelo |
HT-T9 |
| Dimensão |
| Duração |
3100 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
250 mm*qualquer comprimento |
| Espessura do PCB |
00,5-1,5 mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Precisão de montagem |
± 0,02 mm |
| Altura de montagem |
5 mm |
| Velocidade de montagem |
200000 a 250000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Velocidade dos componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de bocas |
68 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
Comprimento máximo:1000 mm |
| Velocidade de transmissão |
> 500 mm/s |
Aplicação na máquina

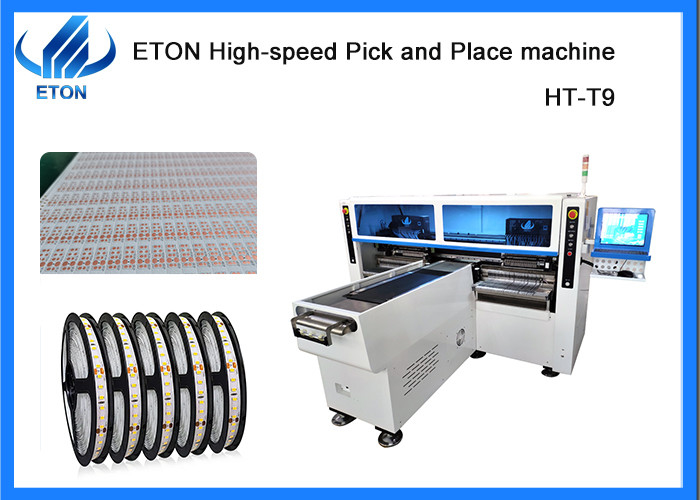

HT-T9 é uma máquina de alta velocidade pick and place que é aplicável para faixas flexíveis de luz de qualquer comprimento
Tamanho do PCB: 250 mm*qualquer comprimento
5m, 10m, 50m, 100m ou faixas flexíveis de luz de qualquer comprimento, RGB pode ser montado.
A nossa vantagem.
A ETON é a pioneira no campo da máquina SMT na China que tem mais de 11 anos de experiência e possuem certificados CCC, SIRA, CE com 9 patentes de invenção, 112 patentes práticas,12 direitos de autor de software de tecnologias de propriedade intelectual.
Mercado ultramarinho:Os produtos exportados para mais de 30 países e regiões, incluindo a Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil, etc.
Mercado
Os nossos produtos são exportados para mais de 30 países e regiões.
Como a Coreia do Sul, Turquia, Egito, Índia, Rússia, América, Brasil, Tunísia, Polônia, Lituânia, África do Sul, Irã, Vietnã, Paquistão, Arábia Saudita, Uzbequistão, Nigéria, Alemanha, etc.
Máquina relacionada

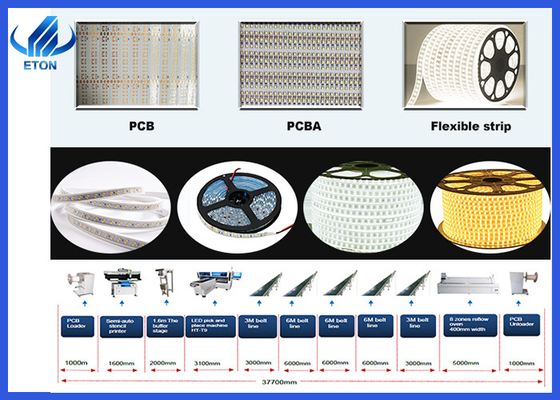

A ETON é uma das principais fabricantes de máquinas SMT de alta velocidade na China e também fornecemos soluções de linha inteira com dispositivos periféricos como impressora de estênceis, transportador, distribuidor de cola,Forno de transição e de refluxo, etc..
