Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Nome: | Picareta de SMT e máquina automáticas do lugar |
---|---|---|---|
Aplicação: | Tira do diodo emissor de luz | Fornecimento de energia: | 380AC 50HZ |
Nome do produto: | HT-T9 | Peso: | 1700kg |
Montando a velocidade: | 200000-250000 CPH | Dimensão: | 2700*2300*1550mm |
Alimentadores: | 68 PCes | Espessura do PWB: | 0.5-1.5mm |
Realçar: | Máquina do lugar da picareta de SMT da tira do rolo,Máquina de colocação SMT 68 cabeças,Máquina de recolha e colocação de tiras de rolo |
Rolar para rolar faixa flexível de alta velocidade 68 cabeças SMT pick and place machine
Características
IPC9850 Capacidade: 200000~250000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
Modelo | HT-T9 |
Dimensão | |
Duração | 3100 mm |
Largura | 2300 mm |
Altura | 1550 mm |
Peso total | 1700 kg |
PCB | |
Comprimento do PCB Largura | 250 mm*qualquer comprimento |
Espessura do PCB | 00,5-1,5 mm |
Aplicação de pinças de PCB | Pneumático regulado a pressão |
Modo de montagem | Grupo para tomar e grupo para montar |
O.S. | |
Sistema | Windows 7 |
Software | Investigação e desenvolvimento independentemente |
Exibição | Monitor de tela sensível ao toque |
Dispositivo de entrada | teclado, mouse |
Sistema de visão | |
Número da câmara | 5 PCS (câmara digital) |
Alinhamento da visão, correção da marca | |
Precisão de montagem | ± 0,02 mm |
Altura de montagem | 5 mm |
Velocidade de montagem | 200000 a 250000 CPH |
Componentes | LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
Velocidade dos componentes | 0.5 mm |
Número da estação de alimentação | 68 PCS |
Número de bocas | 68 PCS |
Potência | 380 AC 50 HZ |
Consumo de energia | 6 kW |
Ambiente de funcionamento | 23°C ± 3°C |
Transmissão por transportador | Comprimento máximo:1000 mm |
Velocidade de transmissão | > 500 mm/s |
Pacotes
Passo 1: Embalagem em película para evitar a entrada de poeira e água na máquina
Passo 2: Embalagem em algodão espumado para proteger o exterior da máquina
Passo 3: Embalagem em embalagem a vácuo para manter a máquina seca durante o transporte
Etapa 4: Transporte por camião até ao porto especificado
Máquina relacionada

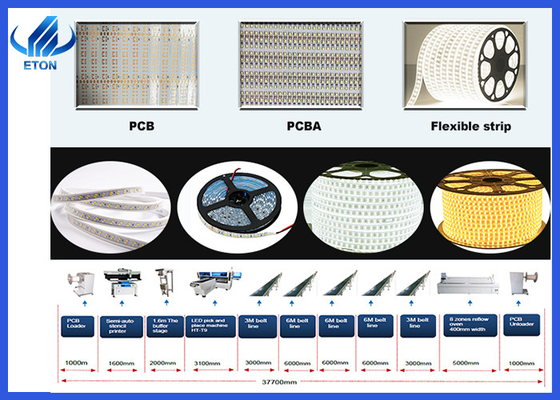

WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda
8. Máquina de montagem de luzes de banda LED de rolha a rolha
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,
etc.
