Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Aplicação: | Tira do diodo emissor de luz, tubo, luz de painel |
---|---|---|---|
Fornecimento de energia: | 380AC 50HZ | Espessura do PCB: | 0.5-5 milímetros |
Precisão de posicionamento: | ±0.02 milímetro | Nome do produto: | Picareta de SMT e máquina automáticas do lugar |
Peso: | 1700kg | Montando a velocidade: | 200000-250000 CPH |
Dimensão: | 2700*2300*1550mm | ||
Realçar: | 1Máquina de recolha e colocação de PCB de 0,2 m,Máquina de selecção e colocação |

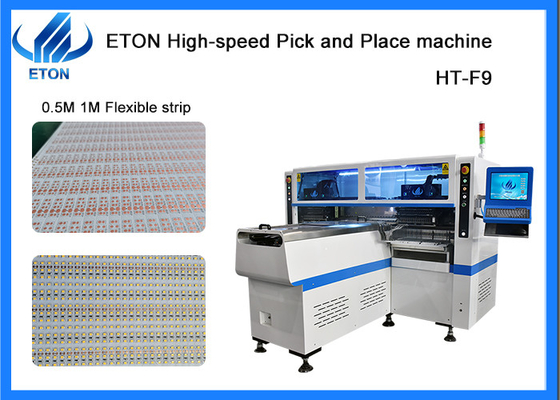

Máximo de 1,2 m de PCB para 0,5 M de 1 M de luz de tira SMT pick and place machine
Solução de linha SMT
Uma linha semiautomática inteira que requer vários dispositivos para uma produção semiautomática inteira, como uma impressora de estêncil semiautomática, um transportador, uma máquina de recolha e colocação e um forno de refluxo, etc.
O sopro é a função de cada máquina:
Características
Modelo | HT-F9 |
Dimensão | |
Duração | 2700 mm |
Largura | 2300 mm |
Altura | 1550 mm |
Peso total | 1700 kg |
PCB | |
Comprimento do PCB Largura | Max:1200*330 mm Min:100*100 mm |
Espessura do PCB | 0.5-5mm |
Aplicação de pinças de PCB | Pneumático regulado a pressão |
Modo de montagem | Grupo para tomar e grupo para montar |
O.S. | |
Sistema | Windows 7 |
Software | Investigação e desenvolvimento independentemente |
Exibição | Monitor de tela sensível ao toque |
Dispositivo de entrada | teclado, mouse |
Sistema de visão | |
Número da câmara | 5 PCS (câmara digital) |
Alinhamento da visão, correção da marca | |
Repetir a precisão de montagem | ±0,02 mm (precisão de repetição) |
Altura de montagem | 5 mm |
Velocidade de montagem ideal | 200000 a 250000 CPH |
Componentes | LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
Espaço de componentes | 0.5 mm |
Número da estação de alimentação | 68 PCS |
Número de cabeças | 68 PCS |
Potência | 380 AC 50 HZ |
Consumo de energia | 6 kW |
Ambiente de funcionamento | 23°C ± 3°C |
Transmissão por transportador | Comprimento máximo:1200 mm |
Velocidade de transmissão | > 500 mm/s |
Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
Modo de transmissão | Dispositivo online |
Modo de posicionamento | Óptica |
Fornecimento de ar | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Controle elétrico | Investigação e desenvolvimento independentes da ETON |
Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta + servomotor |
Forma de alimentação | Outros aparelhos de ar condicionado |
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 200 patentes práticas, 49 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,
etc.
Serviço
Instalação gratuita: fornecer máquina de instalação gratuita para garantir a produção sem problemas
Garantia gratuita: 1 ano de garantia Serviço de fábrica, substituição gratuita de peças de reposição
Formação gratuita: Formação profissional de exploração e manutenção
Apoio Técnico Gratuito: Apoio Técnico Online 24 horas por dia
Free Software Upgrade: Ofereça atualizações gratuitas de software durante toda a vida
Eficiência de serviço alta, há um escritório de serviço na Índia. Além da Índia, também temos engenheiros locais no Egito, Turquia.
Os engenheiros chineses fornecem serviços online. Se necessário, os engenheiros chineses virão à sua fábrica para instalação e treinamento gratuitos.
