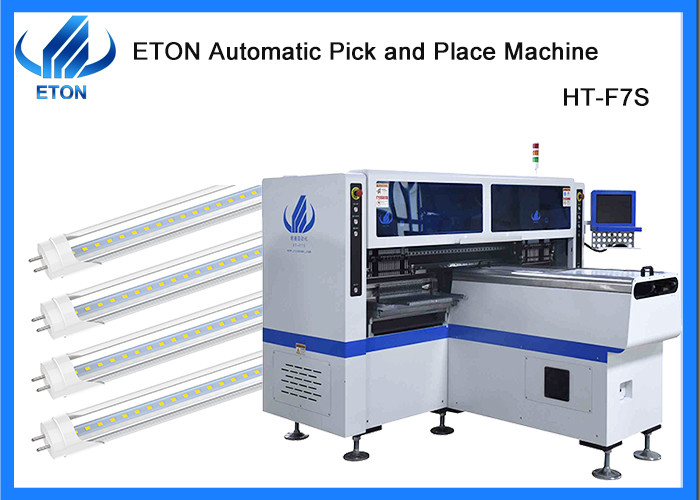

Máquina de montagem de tubos de LED de alta velocidade com 68 alimentadores
Envio e entrega
Transporte terrestre:adequado para os países do interior e acessível;
Frete aéreo:para bens urgentes, e é o meio de transporte mais caro;
Transporte marítimo:É adequado para mercadorias pesadas, e a conveniência e menor custo de transporte que é fácil para os clientes aceitar o tempo de chegada das mercadorias.
Descrição

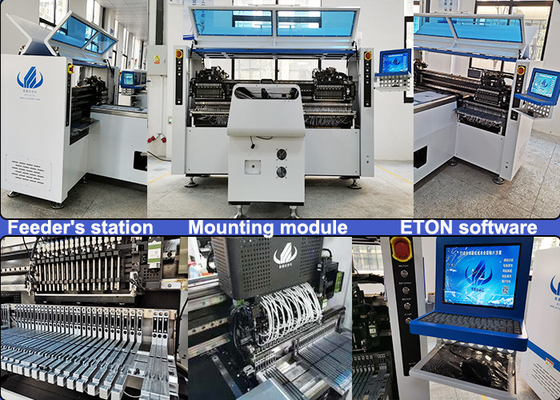

- Motor magnético linear de ponta + servomotor
- Aplicar na placa de PCB rígido de 0,6 M, 0,9 M, 1,2 M e na fita flexível de LED de 0,5 M, 1 M. Produzindo com 4 tipos de materiais de alta capacidade. disponível para placa com qualquer proporção de chip e resistor de LED.
- Dois módulos de montagem, 17 bocas para cada parte de montagem, parte A ou parte B, podem ser montados separadamente ou de forma síncrona.
- Tecnologia exclusiva patenteada: grupo para escolher e grupo para montar.
IPC9850 Capacidade: 150000-180000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
| Modelo |
HT-F7S |
| Dimensão |
| Duração |
2700 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
Max:1200*330 mm Min:100*100 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Precisão de montagem |
± 0,02 mm |
| Altura de montagem |
5 mm |
| Velocidade de montagem |
150000~180000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Velocidade dos componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de bocas |
34 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
Comprimento máximo:1200 mm |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |

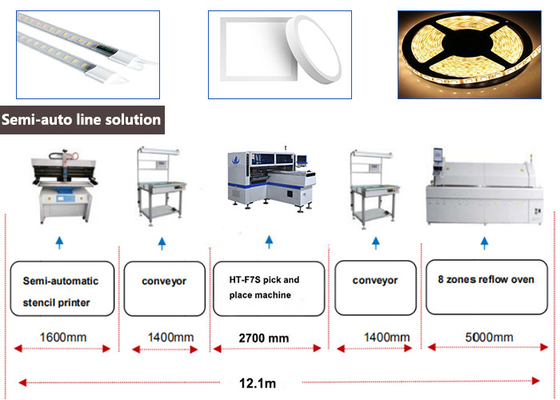

Solução de linha SMT
Uma linha semiautomática inteira que requer vários dispositivos para uma produção semiautomática inteira, como uma impressora de estêncil semiautomática, um transportador, uma máquina de recolha e colocação e um forno de refluxo, etc.
O sopro é a função de cada máquina:
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 200 patentes práticas, 49 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,
etc.
Serviço
- Soluções profissionais: Fornecer soluções profissionais de linha completa SMT
- Garantia gratuita: Garantia de um ano Serviço de fábrica Todas as peças danificadas no período de garantia serão substituídas gratuitamente
- Instalação gratuita: Instalação gratuita no local para garantir a produção sem problemas.
- Formação técnica gratuita: Formação profissional de exploração e manutenção.
- Apoio Técnico Gratuito: Apoio técnico online 24 horas por dia.
- Free Software Upgrade: Ofereça atualizações gratuitas de software durante toda a vida
Perguntas frequentes
Q. Quantos componentes pode a sua máquina de pick and place montar numa placa de PCB?
A. Enquanto isso é para as necessidades dos nossos clientes e o tamanho da placa de PCB.
Q. Quais são os principais componentes da sua máquina?
A. Para a máquina multifuncional de seleção e colocação que pode montar IC, chip LED, resistores, condensadores e componentes em forma como lentes.Os componentes de montagem da máquina de montagem de alta velocidade são LED3014/3020/35285050, resistores, condensadores e retificadores.
