Detalhes do produto:
Condições de Pagamento e Envio:
|
Aplicação: | Tira do diodo emissor de luz, tubo, luz de painel | Fornecimento de energia: | 380AC 50HZ |
---|---|---|---|
Condição: | Novos | Nome do produto: | Picareta de SMT e máquina automáticas do lugar |
Garantia: | 1 ano | Dimensão: | 2700*2300*1550mm |
Alimentadores: | 68 PCes | Espessura do PCB: | 0.5-5 milímetros |
Realçar: | Linha de produção de luzes de banda SMT,Linha de produção SMT 180K Capacidade,Máquina de colocação SMT de capacidade 180K |

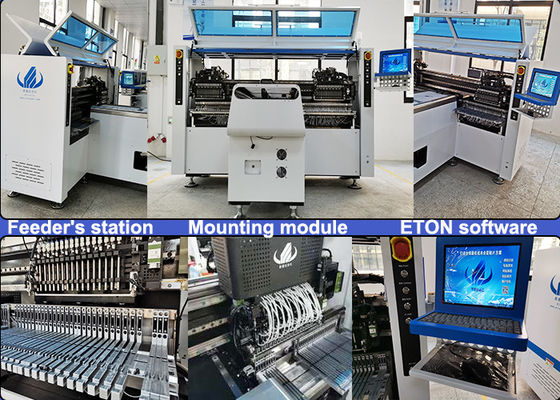

Máquina de seleção e colocação de SMT de capacidade máxima de 180K

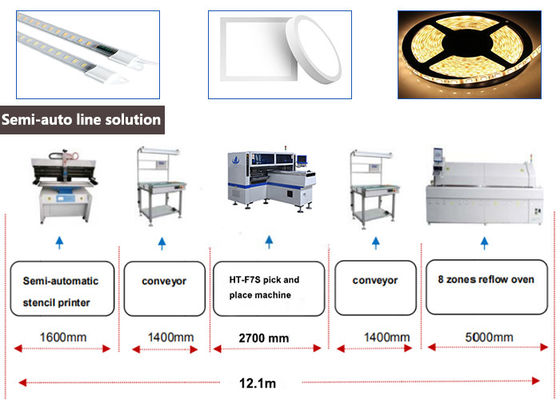

Solução de linha SMT
A linha de produção SMT tem dois esquemas:linha semi-automática e totalmente automática.Se você está apenas começando a fazê-lo, eu sugiro que você faça uma linha de produção semiautomática, quepode efetivamente poupar custos.
A nossa vantagem.
Podemos fornecer solução de linha SMT para você!
Máquina de recolha e colocação/forno de refluxo/impressora de estêncil/transportador de PCB/SPI/AOI.etc.
1Fabrica de luzes: lâmpadas LED, DOB, lentes, painéis de iluminação, iluminação para baixo, iluminação de rua, tubos0.5m, 1m luz de tira, etc.
2- Fornecer engenheiros estrangeiros para instalação e formação gratuitas.
3.TOP marca da China fabricante de máquinas SMT,500 empregados para ETON
Descrição
IPC9850 Capacidade: 150000-180000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico

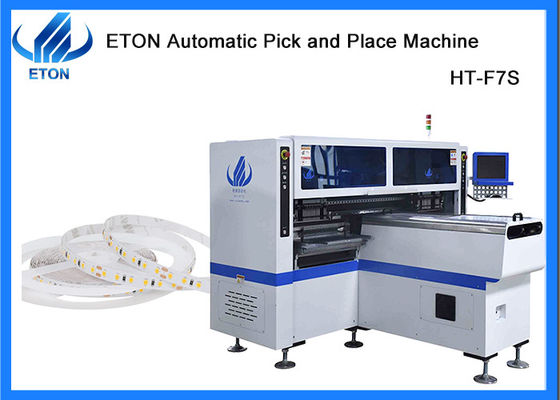

Modelo | HT-F7S |
Dimensão | |
Duração | 2700 mm |
Largura | 2300 mm |
Altura | 1550 mm |
Peso total | 1700 kg |
PCB | |
Comprimento do PCB Largura | Max:1200*330 mm Min:100*100 mm |
Espessura do PCB | 0.5-5mm |
Aplicação de pinças de PCB | Pneumático regulado a pressão |
Modo de montagem | Grupo para tomar e grupo para montar |
O.S. | |
Sistema | Windows 7 |
Software | Investigação e desenvolvimento independentemente |
Exibição | Monitor de tela sensível ao toque |
Dispositivo de entrada | teclado, mouse |
Sistema de visão | |
Número da câmara | 5 PCS (câmara digital) |
Alinhamento da visão, correção da marca | |
Precisão de montagem | ± 0,02 mm |
Altura de montagem | 5 mm |
Velocidade de montagem | 150000~180000 CPH |
Componentes | LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
Velocidade dos componentes | 0.5 mm |
Número da estação de alimentação | 68 PCS |
Número de bocas | 34 PCS |
Potência | 380 AC 50 HZ |
Consumo de energia | 6 kW |
Ambiente de funcionamento | 23°C ± 3°C |
Velocidade de transmissão | Comprimento máximo:1200 mm |
Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
Modo de transmissão | Dispositivo online |
Modo de posição | Óptica |
Consumo de gás | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Controle elétrico | Investigação e desenvolvimento independentes da ETON |
Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta + servomotor |
Forma de alimentação | Outros aparelhos de ar condicionado |
Aplicação na máquina
AplicaçãoLicação: aplicam-se ao 0,6M,0.9M,1.2M PCB rígido e 0,5M,1M LED faixa flexível. e também adequado para montagem de tubo, painel de luz, lâmpada etc.
Tamanho do PCB: Max:1200*330mm; Min:100*100mm.
Mercado
Os nossos produtos exportaram para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.
Perguntas frequentes
P. Como posso ver o seu parque industrial se estiver a bordo?
R. Se você tem um agente chinês podemos marcar uma consulta para mostrar-lhe o ambiente, é claro que também podemos fazer uma chamada de vídeo para mostrar-lhe o parque industrial, ou vamos fazer algum vídeo para você se você precisar.
P. Pode aceitar o CIF como preço indicado?
R. Normalmente aceitamos o EXW como o preço indicado.
