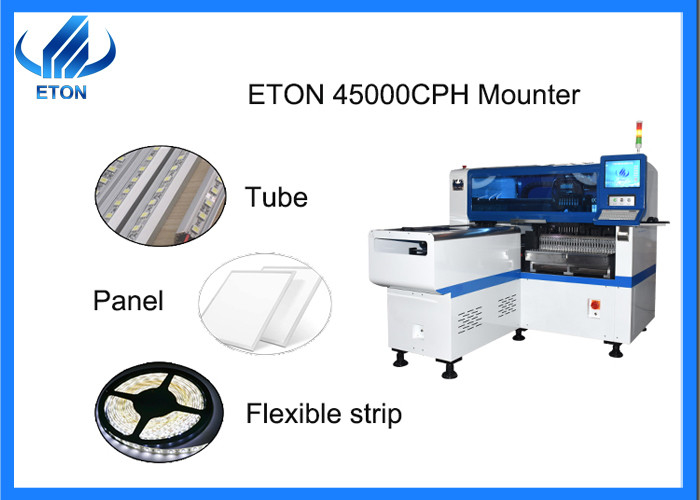

HT-E8S-1200 SMT Máquina de montagem motor linear magnético 45000CPH em produção
Parâmetro técnico
A HT-E8S-1200 é uma máquina SMT especialmente concebida para a produção de lentes com uma capacidade ideal de 45000CPH.
| Componentes |
Chip LED, condensadores, resistores, IC, RGB, componentes em forma, etc. |
| Peso total |
1700 kg |
| Altura de montagem |
< 15 mm |
| Espessura do PCB |
0.5-5mm |
| Exibição |
Ecrã táctil |
| Modo de montagem |
Selecção em grupo e colocação separada,selecção separada e colocação separada |
| Software |
Investigação e desenvolvimento independentemente |
| Câmera de posição |
Visão para a identificação do voo + correcção MARK |
| Dispositivo de entrada |
teclado, mouse. |
| Número da câmara |
2 conjuntos de câmaras importadas |
| Comprimento do PCB Largura |
Max:1200*350 mm Min:100*100 mm |
| Repetição de montagem Precisão |
Chip de ±0,04 mm |
| Comprimento*Largura*Alta |
2550 mm*1650 mm*1550 mm |
| Velocidade de montagem |
45000 CPH ((ótimo) |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
Parte principal da máquina:
Três componentes principais: software, eléctrico e mecânico.
Partes e funções de máquinas
Mainframe: O cérebro de uma máquina que coleta sinais de feedback e os processa antes de emitir instruções
Caixa elétrica: todo o circuito da máquina está integrado na caixa elétrica.
Placa de circuito: Controla várias partes da máquina
Servomotor: depois que o servomotor é alimentado, ele gira positivo e negativo, e impulsiona a barra de parafuso para girar, conectando a barra de parafuso com o acoplamento, conduzindo assim (cabeça de montagem,plataforma de transporte) para fazer movimento linear recíprocoUm servomotor controla um parafuso.
Motor linear: motor linear magnético, através de ligação elétrica externa para fazer o atuador gerar um campo magnético, o estator em si é um ímã permanente,movendo estator através da interação entre os pólos magnéticos para fazer a cabeça de montagem movimento recíproco.
Regra de rede magnética: campo magnético de varredura sem contacto, e o valor de medição analógica em sinal de saída absoluto ou incremental, alta precisão de detecção, velocidade de resposta rápida,até certo ponto determina a precisão da montagem da cabeça.
Ferrovia de guia linear: utilizada para suportar e orientar a parte móvel (cabeça de montagem, plataforma de transporte), de acordo com a direção especificada para realizar movimentos recíprocos de alta precisão
Motor passo a passo: a largura da pista é ajustada ajustando o motor para acionar o parafuso de ligação da correia, de modo a ser adequado para a instalação de diferentes placas de circuito dos clientes.O motor de transporte conduz o cinto, que alimenta a placa de circuito.
Linha de produção SMT
A linha de produção semiautomática
Máquina de impressão de pasta de solda, transportador, máquina de recolha e colocação, forno de refluxo.
A linha de produção totalmente automática
Carregador de PCB, transportador, máquina de transplante, estrutura de tampão, máquina de impressão automática, máquina de seleção e colocação, trilho de guia de transporte de cinto, forno de refluxo, descarregador de PCB.
Anúncio da empresaVantagens
Nós construímos uma parceria de longo prazo com algumas fábricas fortes!
Estamos especializados neste campo há 20 anos.
Temos os nossos próprios designers profissionais.

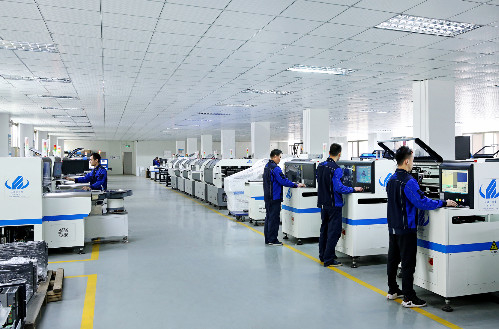

Temos 50 mil metros quadrados de parque industrial.
Exposição
A nossa empresa participa em muitas exposições no país e no estrangeiro todos os anos,
Você verá o estande da ETON em algumas exposições de grande escala bem conhecidas na China, incluindo exposições de grande escala realizadas em Shenzhen, Guangzhou, Chongqing, Xangai e outros lugares.
As exposições estrangeiras incluem exposições em mais de 20 países, incluindo Mumbai, Delhi, Egito, Turquia e Vietnã.
Perguntas frequentes
1Por que adotamos os alimentadores eletrónicos inteligentes?
As nossas máquinas adotam os alimentadores eletrónicos inteligentes, que são mais estáveis, universais e inteligentes.
A velocidade de alimentação do alimentador electrónico é mais rápida do que a do alimentador pneumático tradicional.
lançamento e queda de materiais de forma eficaz.
2Qual a maior capacidade de produção e precisão da nossa máquina de pick and place LED?
A capacidade de produção da nossa máquina pode atingir 250000 chips por hora.
A nossa precisão pode chegar a 0,02 mm, adotamos o posicionamento visual,
Correção da marca de identificação de voo e sistema de controlo industrial inteligente.
3E as nossas patentes e certificados de tecnologia?
Temos muitas patentes de tecnologia que é a primeira invenção global. Temos uma rica experiência em pesquisa e desenvolvimento e obtivemos SIRA e certificado CE. Somos aprovados como a empresa nacional de alta tecnologia
