Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Aplicação: | Tira do diodo emissor de luz |
---|---|---|---|
Fornecimento de energia: | 380AC 50HZ | Peso: | 1700kg |
Montando a velocidade: | 200000-250000 CPH | Dimensão: | 3100*2300*1550 mm |
Alimentadores: | 68 PCes | Espessura do PCB: | 0.5-1.5mm |
Realçar: | Montador de chips SMT LED de qualquer comprimento,Montador de chips SMT LED de 250 mm,Máquina de montagem de chips LED |

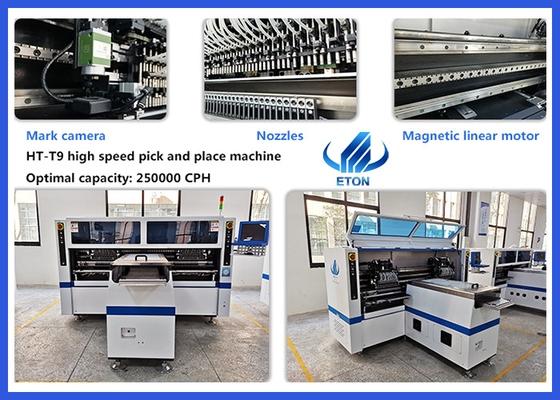

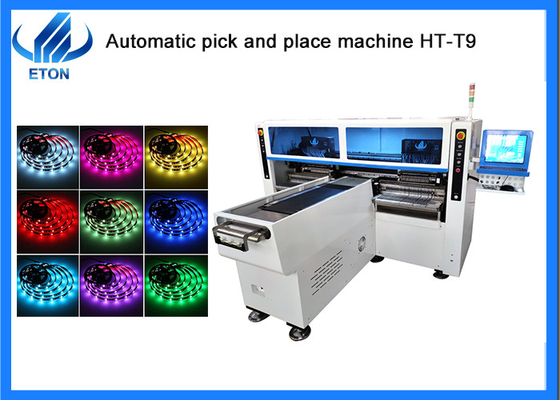

250MM*Luz de faixa de rolamento de qualquer comprimento, máquina SMT de capacidade 250000
Características
IPC9850 Capacidade: 200000~250000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
Modelo | HT-T9 |
Dimensão | |
Duração | 3100 mm |
Largura | 2300 mm |
Altura | 1550 mm |
Peso total | 1700 kg |
PCB | |
Comprimento do PCB Largura | 250 mm*qualquer comprimento |
Espessura do PCB | 00,5-1,5 mm |
Aplicação de pinças de PCB | Pneumático regulado a pressão |
Modo de montagem | Grupo para tomar e grupo para montar |
O.S. | |
Sistema | Windows 7 |
Software | Investigação e desenvolvimento independentemente |
Exibição | Monitor de tela sensível ao toque |
Dispositivo de entrada | teclado, mouse |
Sistema de visão | |
Número da câmara | 5 PCS (câmara digital) |
Alinhamento da visão, correção da marca | |
Precisão de montagem | ± 0,02 mm |
Altura de montagem | 5 mm |
Velocidade de montagem | 200000 a 250000 CPH |
Componentes | LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
Velocidade dos componentes | 0.5 mm |
Número da estação de alimentação | 68 PCS |
Número de bocas | 68 PCS |
Potência | 380 AC 50 HZ |
Consumo de energia | 6 kW |
Ambiente de funcionamento | 23°C ± 3°C |
Transmissão por transportador | Comprimento máximo:1000 mm |
Velocidade de transmissão | > 500 mm/s |
Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
Modo de transmissão | Dispositivo online |
Modo de posição | Óptica |
Consumo de gás | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Controle elétrico | Investigação e desenvolvimento independentes da ETON |
Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta + servomotor |
Forma de alimentação | Outros aparelhos de ar condicionado |

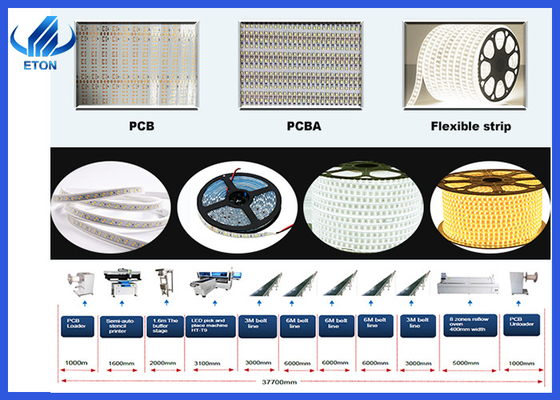

Aplicação na máquina
Nossas exposições
Como uma empresa experiente no comércio de SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Máquina relacionada
WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda
8. Máquina de montagem de luzes de banda LED de rolha a rolha
Perguntas frequentes
P: As suas máquinas têm certificados de qualidade?
R: Somos uma empresa de alta tecnologia com CE, SIRA, CCC, ISO premiada como "marca bem conhecida" e muitas patentes de tecnologia, e temos rica experiência (mais de 12 anos) no programa de linha de produção de luz LED.
Q. Que serviços pode prestar?
A.
1) Fornecemos soluções de linha completa para os nossos clientes;
