Detalhes do produto:
Condições de Pagamento e Envio:
|
| Garantia: | 1 ano | Aplicação: | LED Qualquer comprimento da tira flexível |
|---|---|---|---|
| Fornecimento de energia: | 380AC 50HZ | Peso: | 1700kg |
| Montando a velocidade: | 200000-250000 CPH | Dimensão: | 3100*2300*1550mm |
| Alimentadores: | 68 PCes | Espessura do PCB: | 0.5-1.5mm |
| Precisão de posicionamento: | 0.02 mm | ||
| Realçar: | Máquina de montagem SMT Super Speed,Máquina de montagem SMT Duplo módulo,Máquina de selecção e colocação SMT 0 |
||

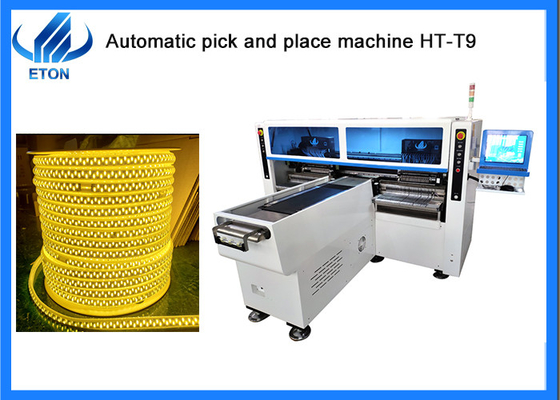

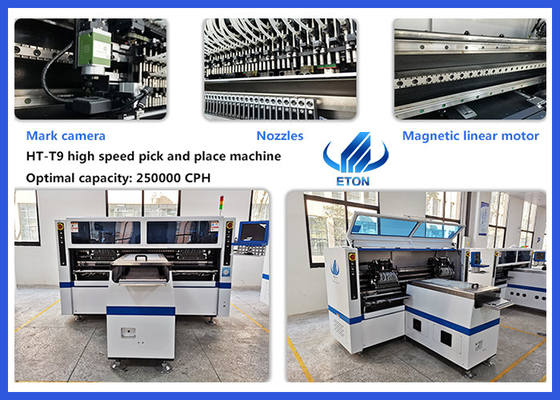

Máquina de recolha e colocação SMT com duplo módulo de super velocidade 250000 CPH
Características
IPC9850 Capacidade: 200000~250000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
| Modelo | HT-T9 |
| Dimensão | |
| Duração | 3100 mm |
| Largura | 2300 mm |
| Altura | 1550 mm |
| Peso total | 1700 kg |
| PCB | |
| Comprimento do PCB Largura | 250 mm*qualquer comprimento |
| Espessura do PCB | 00,5-1,5 mm |
| Aplicação de pinças de PCB | Pneumático regulado a pressão |
| Modo de montagem | Grupo para tomar e grupo para montar |
| O.S. | |
| Sistema | Windows 7 |
| Software | Investigação e desenvolvimento independentemente |
| Exibição | Monitor de tela sensível ao toque |
| Dispositivo de entrada | teclado, mouse |
| Sistema de visão | |
| Número da câmara | 5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca | |
| Precisão de montagem | ± 0,02 mm |
| Altura de montagem | 5 mm |
| Velocidade de montagem | 200000 a 250000 CPH |
| Componentes | LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Velocidade dos componentes | 0.5 mm |
| Número da estação de alimentação | 68 PCS |
| Número de bocas | 68 PCS |
| Potência | 380 AC 50 HZ |
| Consumo de energia | 6 kW |
| Ambiente de funcionamento | 23°C ± 3°C |
| Transmissão por transportador | Comprimento máximo:1000 mm |
| Velocidade de transmissão | > 500 mm/s |
| Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão | Dispositivo online |
| Modo de posição | Óptica |
| Consumo de gás | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico | Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta + servomotor |
| Forma de alimentação | Outros aparelhos de ar condicionado |
A nossa vantagem.
Podemos fornecer solução de linha SMT para você!
Máquina de recolha e colocação/forno de refluxo/impressora de estêncil/transportador de PCB/SPI/AOI.etc.
1Fabrica de luzes: lâmpadas LED, DOB, lentes, painéis de iluminação, iluminação para baixo, iluminação de rua, tubos0.5m, 1m luz de tira, etc.
2- Fornecer engenheiros estrangeiros para instalação e formação gratuitas.
3.TOP marca da China fabricante de máquinas SMT,500 empregados para ETON
Serviço
Fornecer um serviço adequado para os nossos clientes é a missão vital para a nossa empresa, com certeza, aqui estão algumas dicas como sopro:
Envio e entrega
Transporte terrestre:adequado para os países do interior e acessível;
Frete aéreo:para bens urgentes, e é o meio de transporte mais caro;
Transporte marítimo:É adequado para mercadorias pesadas, e a conveniência e menor custo de transporte que é fácil para os clientes aceitar o tempo de chegada das mercadorias.
Perguntas frequentes
P: Tem serviço pós-venda no exterior?
R: Podemos fornecer suporte técnico no exterior. Se você tiver algum problema técnico, nossos engenheiros fornecerão suporte oportuno. No exterior, temos escritório na Índia, engenheiro indiano, escritório em Jerusalém,Engenheiro, engenheiro egípcio, etc.
Q. Qual é a velocidade real dos seus produtos?
A. Para a velocidade real da máquina, que é limitada por muitos fatores,
que se relaciona com o número de componentes, o tempo para enviar placa PCB
e receber a placa que terá influência sobre a velocidade quando em produção, e é decidir para os produtos reais e necessidades.
