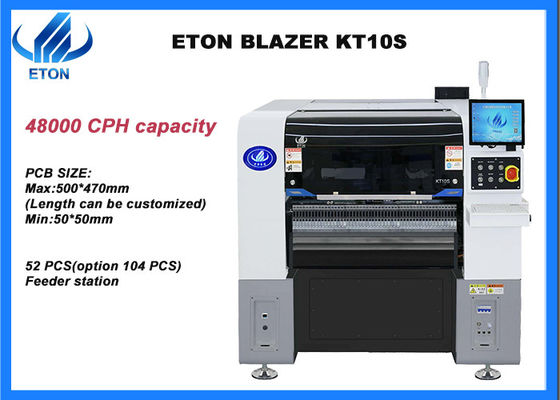

Estrutura de fundição de uma peça Máquina SMT de saturação de 52 alimentadores de alta performance
Descrição
Cabeça de colocação integrada
A cabeça é leve e integralmente formada, e os 10 conjuntos de eixos Z são controlados independentemente por um motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade.
Características principais da máquina
- Módulo único de eixo X, Y, Z motor magnético linear de ponta, de alta precisão do que o modelo clássico
- Porteiro de tração dupla do eixo Y, maior velocidade, mais estabilidade
- A cabeça de colocação adotar detecção de vácuo independente, melhorar o desempenho de colocação
- Programação off-line, poupança de tempo do ciclo de mudança
- Função de importação de coordenadas, mais inteligente
Parâmetro principal da máquina
| Modelo |

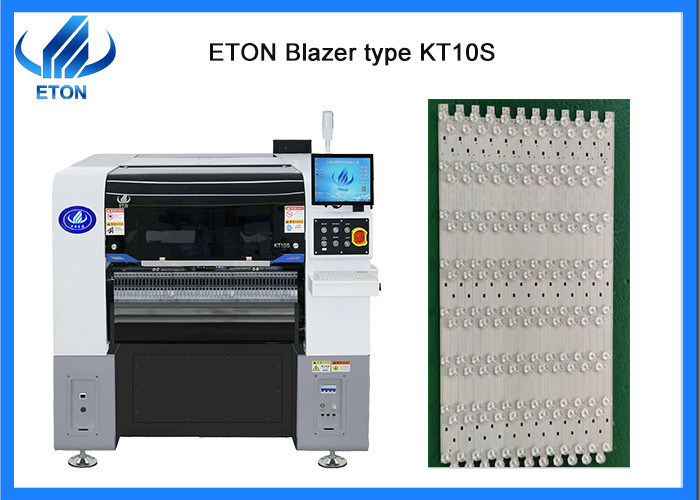

KT10S |
| Dimensão |
1460*2015*1654 mm |
| Peso total |
2080 kg |
| Tamanho do PCB |
Max:500*470mm ((Longo pode ser personalizado) Min:50*50mm |
| Espessura do PCB |
0.5-5mm |
| Precisão de montagem |
CHIP±0,03 mm, QFP±0,025 mm, Cpk??1,0 ((3σ) |
| Velocidade de montagem |
48000 CPH ((Velocidade ideal) |
| Componentes |
LED, condensadores, resistores, componentes em forma, etc. |
| Consumo de energia |
220AC 50HZ 1,5 kW |
| Estação de alimentação |
52 PCS ((opção 104 PCS), opção da bandeja IC |
| Número de cabeças |
10 PCS |
Mercado
Os nossos produtos são exportados para mais de 30 países e regiões.
Como a Coreia do Sul, Turquia, Egito, Índia, Rússia, América, Brasil, Tunísia, Polônia, Lituânia, África do Sul, Irã, Vietnã, Paquistão, Arábia Saudita, Uzbequistão, Nigéria, Alemanha, etc.
Máquina relacionada
A ETON é uma das principais fabricantes de máquinas SMT de alta velocidade na China e também fornecemos soluções de linha inteira com dispositivos periféricos como impressora de estênceis, transportador, distribuidor de cola,Forno de transição e de refluxo, etc..
Solução de linha SMT
O equipamento necessário para a linha de produção semiautomática inclui:
- Máquina de impressão semiautomática:A pasta de solda é impressa na placa de PCB através do estêncil;
- Máquina de recolha e colocação:Montar os chips LED ou outros componentes na posição designada na placa de PCB;
- Forno de refluxo:derreter a pasta de solda para a fazer aderir aos componentes de montagem;
- Transportador:inspecionar a qualidade de colocação e solda, e também desempenhar um papel na transferência de placas de PCB e tampão na linha de produção SMT
