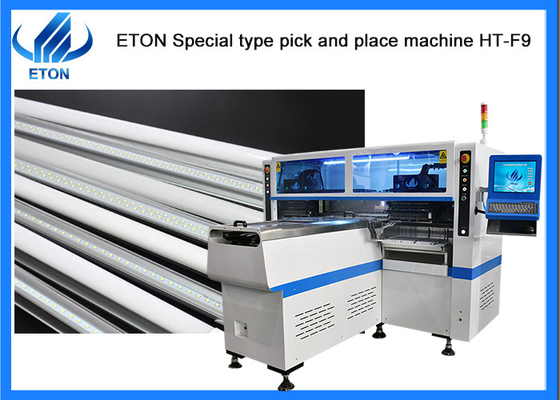

Luz de tubo LED Luz de tira 68 cabeças 250000CPH SMT Pick And Place Machine
Características da máquina:
1Aplicar no 0,6m,00,9 m,1Produzindo com produzindo com 4 tipos de materiais ao mesmo tempo com alta capacidade, disponível para placa com qualquer proporção de chip e resistor LED.
2.Módulo de quatro braços duplos, 17 bicos para cada parte de montagem, parte A/B/C/D pode ser montada separadamente ou sincronicamente.
3Tecnologia patenteada exclusiva: grupo para levar e grupo para montar.

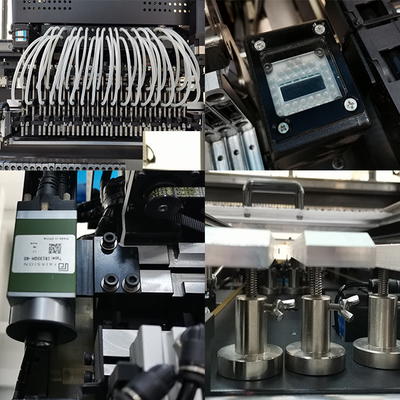

4.5 câmaras, 2 câmaras de depuração, 2 câmaras de depuração de bocal, uma câmara Mark, alta precisão de posicionamento.
5A velocidade de montagem atingiu 200000-25000CPH.
6O software, o circuito e a estrutura de hardware de toda a máquina são desenvolvidos independentemente pela nossa empresa, com direitos de propriedade intelectual independentes.
Parâmetro principal da máquina:
| Modelo |
HT-F9(Máquina de recolha e colocação de alta velocidade com duplo braço magnético LED linear |
| Dimensão ((L*W*H) |
2700*2300*1550 mm |
| Peso |
1700 kg |
| Espessura do PCB |
0.5~5 mm |
| Precisão de montagem |
± 0,02 mm |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| Componentes |
LED3014/3020/3528/5050 e resistores, condensadores, retificadores de pontes |
| Altura de montagem |
≤ 5 mm |
| Velocidade de montagem |
200000 a 250000 CPH |
| NO. da câmara |
5PCS (câmara digital) |
| N.o de estações de alimentação |
68 PCS |
| Não, da cabeça |
68 PCS |
| X, Y Eixo direcção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |
Aplicação:

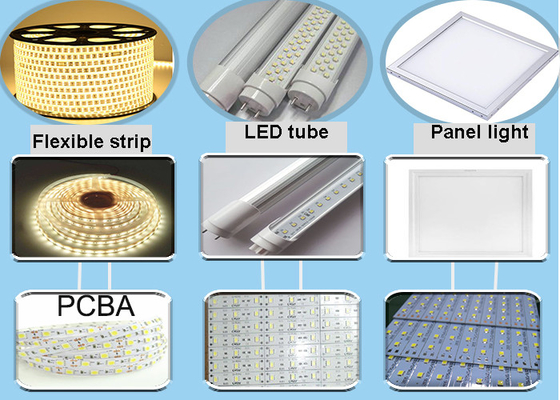

Esta máquina é adequada para a montagem de placas de luz dura de 0,5 m, 1 m, 1,2 m ou qualquer comprimento de fita flexível.
Produtos lineares, tais como tubos de lâmpadas, tiras flexíveis, painéis luminosos, ecrãs de visualização, etc.

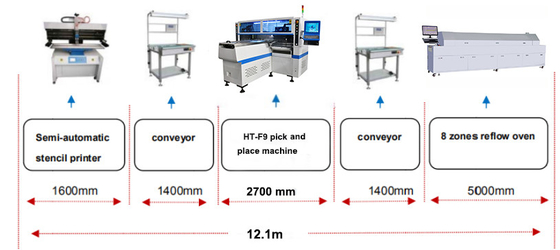

Linha de produção SMT:
| 1 |
Máquina de impressão de pasta de solda(Impressão de pasta de solda): A pasta de solda ou a cola de empaste é vazada para as almofadas da placa de PCB para preparar a próxima etapa de solda dos componentes. |
| 2 |
Transporte: transmissão da placa de PCB para a máquina pick and place, ao mesmo tempo, É usado para a ligação entre as linhas de produção SMT e também pode ser usado para tamponamento de placas de PCB de tira flexível. |
| 3 |
Máquina de recolha e colocação HT-E8S-1200: Montar com precisão os componentes de montagem de superfície em posições fixas na placa de PCB. |
| 4 |
Transportador:O sistema de transmissão da placa de PCB para o forno de refluxo. Ao mesmo tempo, é utilizado para a ligação entre as linhas de produção SMT e também pode ser utilizado para tamponamento de placas de PCB. |
| 5 |
Entrando no forno de refluxo:Derrete a pasta de solda ou a cola para unir firmemente os componentes à placa do condutor. |
| 6 |
Teste:Ensaios para verificar se o desempenho do produto está intacto (inspecção manual)
|
Embalagem:
As nossas vantagens:
1Somos fabricantes líderes de máquinas automáticas de alta velocidade.
2.80% das grandes e listadas fábricas são nossos clientes. Temos mais de décadas de história de desenvolvimento.
3Temos um parque industrial que cobre uma área de 50.000 metros quadrados em Jiangxi, que tem várias máquinas.
4Temos uma máquina de arrancar e colocar de alta velocidade que bateu o recorde mundial, cuja velocidade atingiu 500000 cph.
5Temos engenheiros locais da Índia, desde que você compre a máquina, nós vamos arranjar engenheiros para instalar, depurar e treiná-lo gratuitamente, até que você aprenda a operar a máquina,O serviço é muito conveniente.Nós...
Temos escritórios em Mumbai e Nova Deli, muito rápidos para apoiar.
Perguntas frequentes:
1Tem engenheiros estrangeiros?
Temos engenheiros locais na Índia, se você tiver algum problema com a máquina, podemos enviar um engenheiro da Índia para resolver o problema para você.
2- Como posso comprar esta máquina?
a. Consulte-nos sobre este produto em linha ou por e-mail.
b. Negociar e confirmar o preço final, transporte, métodos de pagamento e outros termos.
c. Enviar-lhe a fatura proforma e confirmar a sua encomenda.
d. Fazer o pagamento de acordo com o método indicado na fatura proforma.
e. Preparamos a sua encomenda em termos de fatura proforma após confirmar o seu pagamento integral.
3Em que países são vendidas as suas máquinas?
Os nossos produtos exportados para mais de 20 países e regiões, incluindo Turquia, Egito, Índia, Paquistão, África do Sul, Brasil etc.
4Quais são os termos de pagamento?
T/T é OK. 30% pagamento adiantado, 70% pagamento antes da entrega.
