Alta velocidade 250000CPH pick and place machine para luz flexível de tira e tubo
Descrição da máquina de recolha e colocação HT-F9
Máquina de seleção e colocação de alta velocidade de LED linear magnética de braço duplo, produzindo 4 tipos de materiais ao mesmo tempo, capacidade de atingir 250000 CPH.
A máquina SMT utiliza o bico de sucção na cabeça para absorver vários componentes dos alimentadores e montá-los na placa de PCB.
A máquina de recolha e colocação SMT é o principal equipamento no processo de produção SMT, que não pode ser substituído por outro equipamento.
O processo de produção SMT é o revestimento de pasta de solda, montagem de componentes, soldadura de refluxo, é o processo mais importante no processo de produção SMT.SMT pick and place machine deve ter bom processo de montagem, além de bom equipamento.
Principais características
● Máquina de recolha e colocação de alta velocidade com duplo braço magnético LED linear
● 68 estações de alimentação e 68 bocas
● Aplicar no 0.6M,0.9M,1.2M PCB rígido e 0,5M,1M LED flexível.
● Produção de 4 tipos de materiais ao mesmo tempo com alta capacidade.
● Disponível para placa com qualquer proporção de chip e resistor LED.
● Módulo de quatro braços duplos, 17 bocas para cada parte de montagem, parte A/B/C/D pode ser montada separadamente ou sincronicamente.
● Calibração automática, alta precisão, disponível para RGB.
● Tecnologia de patente exclusiva: grupo para levar e grupo para montar.
Parâmetro técnico principal
| Dimensão |
2700*2300*1550 mm |
| comprimento de PCB largura |
Max:1200*330 mm
Min:100*100 mm
|
| Espessura do PCB |
0.5~5 mm |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| Precisão de montagem |
± 0,02 mm |
| Altura de montagem |
Padrão:≤ 5 mm |
| Velocidade de montagem |
200000 a 250000 CPH |
| Componentes |
LED 3014/3020/3528/5050 e resistores,
condensadores, rectificadores de pontes
|
| Espaço de componentes |
0.5 mm |
| Número de estações de alimentação |
68 PCS |
| Número da cabeça |
68 PCS |
| Potência |
AC 380V 50Hz |
| Consumo de energia |
6 kW |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear e servomotor de ponta |

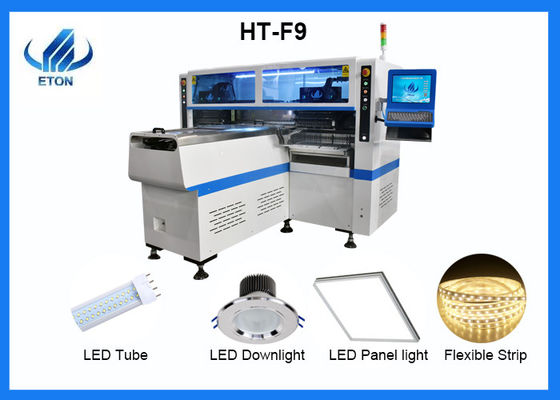

Imagem HT-F9
Aplicação do HT-F9Máquina de recolha e colocação
Tubo LED, luz de faixa flexível, luz de painel, etc.

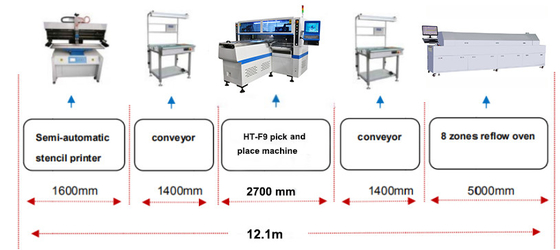

Linha de produção semiautomática HT-F9
Introdução à empresa
Desde a sua criação em 2011, a ETON tem-se comprometido com o desenvolvimento e produção de máquinas de colocação SMT.
1. Forte alcance e desenvolver a equipe de tecnologia, suporte de atualização de máquinas continuamente, suporte ao cliente forte suporte técnico.
2. Experiência rica em linha de indústria SMT. ETON estabelecer mais de 10 anos, somos o principal fabricante de máquina SMT na China.
3Forte capacidade de produção, a ETON tem mais de 50000 metros quadrados de parque industrial na província de Jiangxi, capacidade de máquinas de mais de 50 unidades/mês.
4. bom e profissional serviço. fornecer engenheiro serviço porta a porta, suporte vídeo formação online, formação de vídeo.
Compartilhamos, trocamos gratuitamente a parte central da máquina durante a garantia e também podemos fornecer solução profissional de linha SMT.
Certificação
Temos 9 invenções.Inovações, 112 patentes práticas,12 softwarePatentes.
O nosso cliente.
ETON como o fabricante líder mundial de foto eletrônica de alta velocidade pick and place machine, os produtos são exportados para mais de 20 países e regiões, incluindo a Índia, Vietnã, Tunísia, Egito,Turquia, Rússia, Tailândia, etc.
As nossas exposições
Nossa empresa participa de exposições no país e no exterior todos os anos (exceto durante o período de epidemia), tais como:
No estrangeiro: Exposição da Índia em Delhi, Exposição da Índia em Mumbai, Exposição do Paquistão, Exposição do Egito, Exposição da Tunísia, Exposição da Tailândia, etc.
No mercado interno: Exposição Guangzhou Guangya; Exposição de Munique de Xangai; Exposição de Luz LED de Chongqing, etc.
O nosso serviço pós-vendaServiços
Embalagem e entrega
Todas as máquinas são embaladas com vácuo e embalagem de madeira como a das fotos.
Passo 1. embalagem em película
Prevenir a máquina de poeira, água, acidentes e tremores.
Passo 2. Adicionar embalagem de espuma+filme
Proteção de segurança dupla, impede que a máquina se choque e treme.
Passo 3. Embalagem única de papel alumínio
Adicionar embalagem de papel alumínio pode evitar que o filme se quebre.
Passo 4. embalagem personalizada em cartão de madeira forte
A embalagem de madeira forte personalizada para o navio oceânico, As máquinas são fixadas na caixa de madeira, efetivamente evitar a colisão e choque.
Perguntas frequentes:
P: Tem serviço pós-venda no exterior?
R: Podemos fornecer suporte técnico no exterior. Se você tiver algum problema técnico, nossos engenheiros fornecerão suporte oportuno. No exterior, temos escritório na Índia e no Egito e engenheiro local, etc.
P: Como vai o treino?
R: Depois de comprar as nossas máquinas, pode enviar os seus engenheiros para a nossa fábrica, ou nós enviamos os nossos engenheiros para a sua fábrica, e então vamos treinar o seu pessoal para operar estas máquinas.Formação em linha e tutoriais em vídeoDurante a epidemia, se os nossos engenheiros não conseguirem passar, também temos treinamento online especial e tutoriais em vídeo.
P: É difícil usar a máquina?
R: A máquina é muito inteligente e fácil de operar, como o telefone inteligente, também o software é feito pela nossa empresa, por isso sabemos como torná-lo mais inteligente e operar amigável.
P: Que máquina posso comprar de vocês?
A: Máquina de colocação multifunção, máquina de colocação de alta velocidade, máquina de distribuição, máquina de carregamento, máquina de impressão, solda de refluxo, etc.
P: Tem clientes na Índia?
R: Sim, temos muitos grandes clientes na Índia, como RK, SURYA, FIEM, CALCOM, POLYCRB, etc. Vendemos mais de cem máquinas para a Índia e vamos à exposição todos os anos.
