Detalhes do produto:
Condições de Pagamento e Envio:
|
Garantia: | 1 ano | Nome: | ET5235 |
---|---|---|---|
Aplicação: | Lâmpadas LED, produtos elétricos, aparelhos domésticos | Fornecimento de energia: | CA:220±10%, 50/60HZ 1Φ 3KW |
Condição: | Novos | Peso: | 700Kg |
Dimensão: | 1240mm*1450mm*1650mm | Imprimindo a precisão: | ±0,025mm |
Realçar: | Impressora de estêncil automática SMT Vision,ET5235 Impressora de pasta de solda,Impressora automática de estêncil de 700 kg |

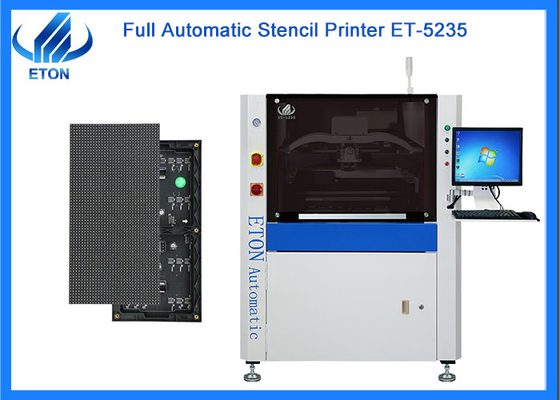

Impressora de pasta de solda de visão automática de estêncil SMTboa e ampla aplicabilidade
FAlimentação
1.Sistema de transporte e fixação de PCB
1 A direcção de carga do PCB pode ser escolhida e combinada livremente.
2 Cintura transportadora de engrenagem interna de fabricação exclusiva para evitar bloqueios.
3 O controlo da velocidade de transporte programável torna a parada do PCB mais precisa.
4 Adotar grampos laterais flexíveis e suportes segmentados para agarrar efetivamente o PCB para garantir um contacto totalmente equilibrado entre o PCB e a malha de aço.
5 A estrutura de acionamento do módulo concebida de forma ideal melhora eficazmente a estabilidade da calibração da plataforma e realiza transmissão ultra-pequena sob ajuste fino,para que a máquina possa satisfazer o requisito de impressão de maior precisãoA estrutura é simples e confiável, o ajustável é conveniente e o ajuste de altura do PIN de suporte da placa de PCB com diferentes espessuras pode ser rapidamente realizado.
2.Sistema de posicionamento de estêncil
1 raspador de ligação direta suspensão em forma de ponte de arco.
2 O tamanho da malha de aço é universal, com boa e ampla aplicabilidade.
3 Estrutura de malha de aço fixa segmentada.
3- Sistema de raspadores.
1 Feito de alumínio fundido para garantir um funcionamento mais suave do raspador.
2 Cabeça de impressão de motor passo-a-passo com suspensão programável autoajustável.
3 A estrutura de trilho de deslizamento de tipo de posicionamento de duplo deslizador bilateral garante a precisão e a suavidade de execução antes e depois da impressão.
4 De acordo com as diferentes exigências de pressão dos compressores dianteiros e traseiros e a estabilidade da elevação e da descida, para evitar a fuga de pasta de solda,A lâmina tem um certo design de fixação elástica, a pressão do esguichador, a velocidade de elevação, a velocidade de impressão e o intervalo de impressão são todos ajustáveis por software.fornecer aos clientes uma boa plataforma de controlo de impressão.
5 Sistema de raspador do tipo trilho deslizante, melhorar a estabilidade de funcionamento e prolongar a vida útil.
6 O dispositivo de retroalimentação de pressão do raspador de circuito totalmente fechado monitora a pressão do raspador em todos os momentos, tornando a impressão mais completa.
7 Escala incorporada, nunca cai.
Modelo | ET-5235 | |
Quadros de tela | Tamanho máximo | 737 mm |
Tamanho mínimo | 470 mm | |
Espessura | 25-40 mm | |
Tamanho do PCB | Max: 520*350 mm MIN: 50*50 mm | |
Altura de transporte | 900 ± 20 mm | |
Direcção do transporte | Esquerda-direita; direita-direita; esquerda-esquerda; direita-direita | |
Velocidade de transporte | MAX 1200 mm/s Programável | |
Cabeça de impressão | Duas cabeças de impressão motor-condutor independentes de ligação direta | |
Velocidade do espremedor | 6-300 mm/s | |
Sistema de limpeza | Seco, húmido, vácuo (programável) | |
Precisão de impressão | ± 0,025 mm | |
Tempo do ciclo | ≤ 9 s (excluindo impressão e limpeza) | |
Potência de entrada | AC:220±10%, 50/60HZ 1Φ 3KW | |
Método de controlo | Controle de PC | |
Dimensão | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Peso | Aproximadamente: 700 kg | |
Altura superior de transferência de PCB | 10 mm |
Pacotes
Quanto à embalagem da máquina, colocamo-la em embalagem de filme e algodão espuma, para evitar a poeira e água de proteger a máquina e manter seco da máquina durante o transporte,e equipar com caixas de madeira para o transporte para o porto especificado.
Envio e entrega
Quanto à parte de envio e entrega, há três maneiras para sua referência, e maneira diferente é para diferentes situações:
Transporte terrestre:adequado para os países do interior e acessível;
Frete aéreo:para bens urgentes, e é o meio de transporte mais caro;
Transporte marítimo:É adequado para mercadorias pesadas, e a conveniência e menor custo de transporte que é fácil para os clientes aceitar o tempo de chegada das mercadorias.
Máquina relacionada
A ETON é uma das principais fabricantes de máquinas SMT de alta velocidade na China e também fornecemos soluções de linha inteira com dispositivos periféricos como impressora de estênceis, transportador, distribuidor de cola,Forno de transição e de refluxo, etc..
Perguntas frequentes
Q. Qual é a qualidade das suas máquinas?
A. Como fabricante experiente em máquinas SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software,com o nosso departamento de P&D vencido para produção e inspecçãoE premiado como China High-Tech Enterprise, Shenzhen TOP brand garantimos a nossa alta qualidade da nossa máquina como um excelente fabricante na China.
