Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho do PCB: | 50-700mm | Altura da correia transportadora: | 900 ± 20 mm |
|---|---|---|---|
| Método de controle da temperatura: | PID+SSR | Garantia: | 1 ano |
| Componentes aplicáveis: | CSP、BGA、μBGA、0201 chip Painel único/duplo | Nome: | Máquina de forno de refluxo de 10 zonas SMT |
| Aplicação: | Lâmpadas LED, produtos elétricos, aparelhos domésticos | Condição: | Novos |
| Realçar: | Forno de refluxo SMT de 700 mm máximo,Máquina de forno de refluxo de 700 mm,Forno de refluxo SMT de alta eficiência |
||

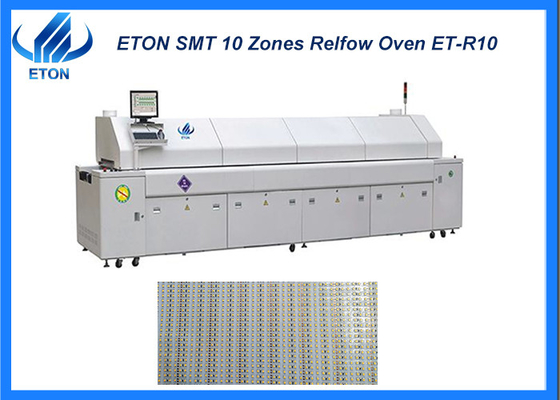

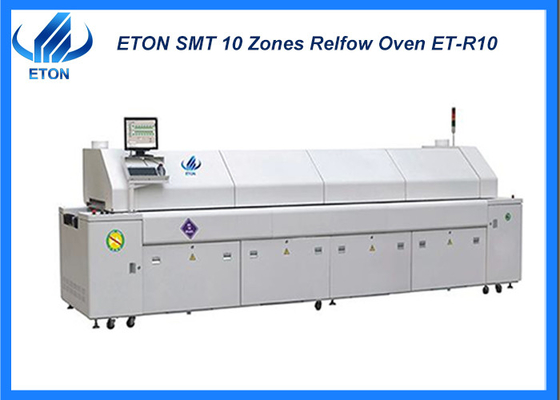

Max.Tamanho do PCBMáquina de forno de refluxo eficiente SMT de 10 zonas de 700 mm
Descrição
Sistema de aquecimento único e avançado de longa duração
Adotar American HELLER mundo líder método de aquecimento de circulação de ar quente, de alta eficiência pressurizado acelerando conduto de ar, aumentar muito o fluxo de ar quente circulante,aumento rápido da temperatura (cerca de 20 minutos), alta eficiência de compensação térmica, solda e cura a alta temperatura podem ser realizadas; cada zona de temperatura é definida Há sensores de temperatura independentes,Monitorização e compensação em tempo real do balanço de temperatura de cada zona de temperatura■ estrutura especial de transporte aéreo pressurizado e design de fio de aquecimento de forma especial, sem ruído, sem vibrações, com alta taxa de troca de calor,A diferença de temperatura é extremamente pequena entre BGA fundo e placa PCB, que é mais conforme com os requisitos rigorosos do processo livre de chumbo, especialmente para produtos livres de chumbo com requisitos de solda difíceis.
Parâmetro principal da máquina
| Parâmetro técnico: | |
| NO. da zona de aquecimento | 10 zonas de aquecimento por circulação de ar quente na parte superior e 10 zonas de aquecimento por circulação de ar quente na parte inferior. |
| método de aquecimento | Fios de aquecimento de enrolamento plano em ambos os lados, conduto de ar pressurizado, método de troca de calor por motor de frequência variável ponto a ponto, acionamento por motor de frequência variável |
| Comprimento da zona de aquecimento | 3900MM |
| NO. da zona de arrefecimento | 2 ((Sistema de arrefecimento por ar natural) |
| Comprimento da zona de arrefecimento | 1100 mm |
| Largura da fita transportadora | 700 mm |
| Tamanho do PCB | 50-700 mm |
| Altura do PCB | Para cima: 25 mm para baixo: 20 mm max: 45 mm |
| Direcção do transporte | esquerda-direita ((direita-esquerda) Opcional |
| Método de entrega | Faixa de malha +Cadeia |
| Altura da cinta transportadora | 900 ± 20 mm |
| Velocidade de transporte de PCB | 0 ̊1,8 m/min |
| Desvio da temperatura do PCB | ± 2°C |
| Método de controlo da temperatura | ±1-2°C (estático) |
| Intervalo de controlo da temperatura | Temperatura ambiente pode ser ajustada a 350°C |
| Tipo de solda aplicável | Soldagem sem chumbo/soldagem com chumbo |
| Método de controlo da temperatura | PID+SSR |
| Tipos de componentes utilizados | CSP,BGA,μBGA,0201 chip Painel único/duplo |
Mercado
Quanto aos 11 anos de comércio com mais de 30 países com a nossa SMT alta velocidade pick and place machine, nós entramos em negócios com muitos parceiros:
Aplicação na máquina
Máquina relacionada
WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda
8. Máquina de montagem de luzes de banda LED de rolha a rolha
Perguntas frequentes
Q. Quantas horas pode a máquina operar por dia?
A. A máquina pode trabalhar o dia todo, mas para uma vida útil mais longa, sugerimos que tenha uma ou duas horas de folga por dia.
P. A máquina é fácil de operar?
R. Sim, a nossa máquina é muito inteligente e fácil de operar, como o telefone inteligente, também o software é feito pela nossa empresa, por isso sabemos como torná-lo mais inteligente e operar amigável.
P. Posso pagar por L/C?
A. O procedimento de pagamento L / C é complicado, o que vai perder muito tempo no pagamento.que atrasará o seu plano de produção e atrasará a oportunidade.
