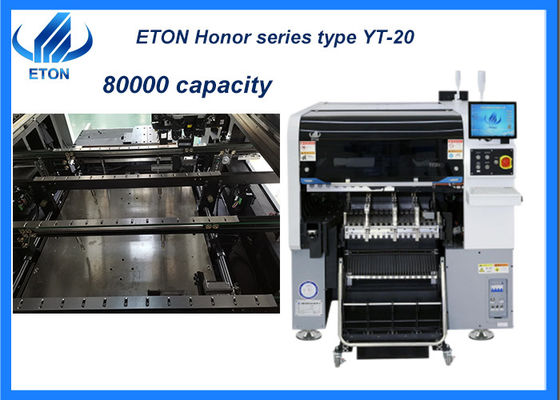

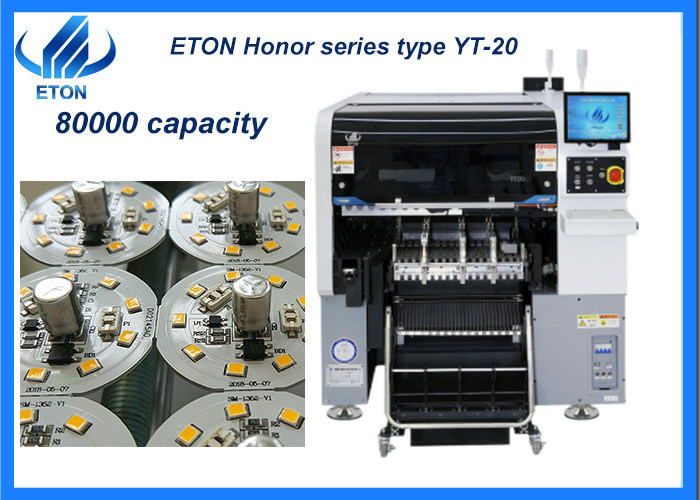

Inovação motor de duplo condutor de alta velocidade SMT pick and place machine
Características principais da máquina
- Adotar cabeça multi-modular de alta velocidade, aplicar para ultra chip pequeno 0201 ~ 40 * 40mm chip grande, gama de componentes mais ampla;
- A nova câmara de visão de voo melhora o desempenho de reconhecimento, tamanho de até 40 * 40mm, aplica-se a BGA ou CSP etc;
- Dispositivo de detecção de vácuo: cada cabeça de colocação com função de detecção independente, que melhora a estabilidade do equipamento e a fiabilidade do produto;
- Capacidade de ultra alta velocidade: Adotar motor linear magnético de ponta, sistema de servo e cabeça modular multifunção, a capacidade aumentada em 25% em comparação com a máquina tradicional,Velocidade máxima de 80000 CPH;
- Uma cabeça de colocação de alta precisão totalmente nova, desenvolvida por si mesma;
- Combinar uma câmara de reconhecimento de marca de alta precisão com uma câmara fixa de visão de voo, garantir a precisão do posicionamento;
- Escavadeira para carrinho de acoplagem duplo lado 32PCS,pacotes de bobinas de fita: 64PCS ((escavadeira para carrinho de acoplagem unilateral 16PCS,pacotes de bobinas de fita: 32PCS),alternação livre entre o carrinho de acoplagem e o alimentador de bandeja IC(alimentador de bandeja IC:Opção)
- Smart Double-Head tape feeder: Suporte YT série dupla cabeça inteligente feeder de bobina de fita elétrica, por correção óptica da posição de alimentação do componente, ele pode alcançar estável,alimentação precisa e de alta velocidade;
- A cabeça de colocação adota detecção de vácuo independente, melhorar o desempenho de colocação;
- Programação off-line, poupança de tempo do ciclo de mudança;
- Função de aprendizagem inteligente de IA e função de otimização automática.
- Dois pórticos, 20 fendões* 2 pórticos, no total 40 fendões;
- Capacidades de manuseio de PCB flexíveis, trilho duplo, ambos os pórticos podem montar o mesmo PCB grande ao mesmo tempo, realizando uma produção flexível.
| Modelo |
YT-20 |
| Tamanho do PCB |
Tamanho máximo: 500*450 mm ((lado único)
500*300 ((Lado duplo)
Tamanho mínimo: 50*50 mm
|
| Espessura do PCB |
00,5-4,5 mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Ferrovias |
2 trilhos, 2 pórticos ((Relhos 1,4 são trilhos fixos) |
| Software |
Investigação e desenvolvimento independentemente |
| Sistema de gestão da produção MES |
Personalizado (opcional) |
| Programação off-line |
Disponível |
| Câmara |
Reconhecimento por câmara de visão inferior/Câmara de identificação de voo
|
| Repetir precisão |
± 0,02 mm |
| Altura de montagem |
15 mm |
| Modo de posição |
Óptica |
| Velocidade ideal |
80000 CPH |
| Intervalo de componentes |
Min 0201~40*40 mm embalagens de fita de bobina e alimentador de bandeja IC, etc. |
| Modo de posição |
Óptica |
| Número de cabeças |
Espaço para carrinhos de acoplagem de lado duplo 32 PCS, embalagens de fita de bobina: 64 PCS ((single
Caminhão de acoplagem lateral 16PCS,pacotes de bobinas de fita: 32PCS), comutação livre
entre o carrinho de atracação e o alimentador de bandeja IC ((Alimentador de bandeja IC: opcional)
|
| Forma de alimentação |
Alimentação inteligente com duas cabeças |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + Servo motor |
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,etc.
Pacotes
O nosso passo de pacote é seguir o sopro:
PASSO 1: Embalagem com película para evitar a poeira e a água;
PASSO 2: embalar numa espuma de algodão, esticar uma película para proteger o exterior da máquina;
PASSO 3: Embalagem de papel de vácuo e saco à prova de umidade, para manter seco durante o transporte;
PASSO 4: Equipar com caixas de madeira resistentes para garantir a segurança da máquina, em seguida, transporte por caminhões para o porto especificado.
Entrega: por via marítima, aérea ou terrestre.
Serviço
Fornecer um serviço adequado para os nossos clientes é a missão vital para a nossa empresa, com certeza, aqui estão algumas dicas como sopro:
- Fornecer uma linha de produção completa
- Dentro do período de garantia, quaisquer problemas da máquina, ou a substituição de acessórios é livre para resolver
- Após o período de garantia, todos os anos vamos organizar engenheiros para verificar ou online operação da máquina 1-2 vezes livremente
- Desfrute de um upgrade gratuito da máquina
Perguntas frequentes
Q. Qual é a velocidade real dos seus produtos?
A. Para a velocidade real da máquina, que é limitada por muitos fatores, que se relacionam com o número de componentes, o tempo para enviar placa de PCB e receber a placa, etc.E é decidir para os produtos reais e necessidades.
P. Se eu precisar de uma linha perfeita da máquina, você pode fornecer?
R. Sim, para os requisitos de uma linha inteira de produção, temos equipamentos profissionais para compensar uma linha de produção perfeita para os seus produtos,Por conta disso, temos um parque industrial de 50000 metros quadrados e excelente pessoal de P&D., que pode produzir 50 conjuntos de máquinas por mês.
Q. Como foi o seu serviço?
A. Asseguramos aos nossos clientes uma experiência óptima do serviço de comunicação e necessidades relevantes da máquina para instalação, manutenção e actualização gratuita.
