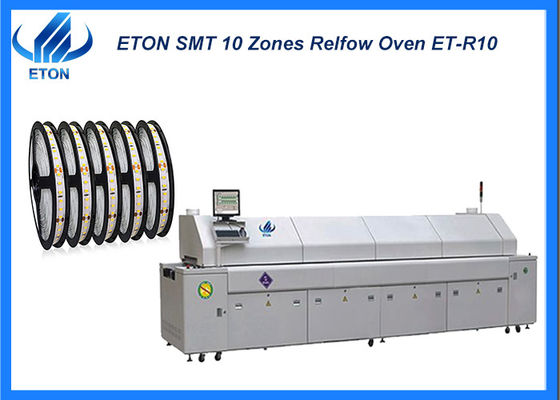

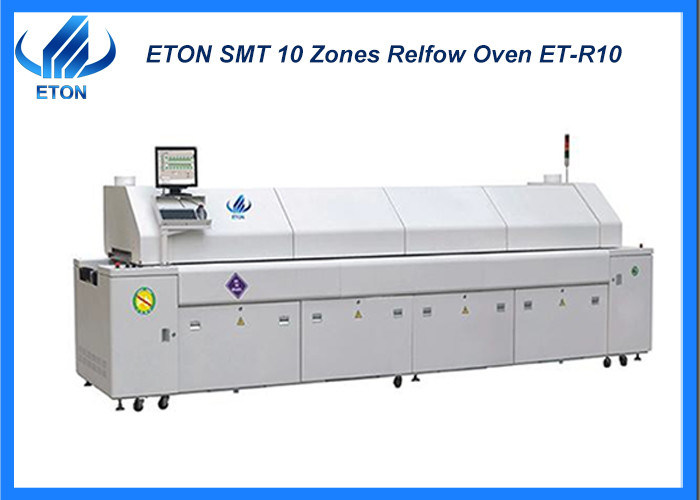

10 zonas de aquecimento para 50-700mm pcb reflow forno máquina de produção SMT
Descrição
Sistema de aquecimento único e avançado de longa duração
Adotar American HELLER mundo líder método de aquecimento de circulação de ar quente, de alta eficiência pressurizado acelerando conduto de ar, aumentar muito o fluxo de ar quente circulante,aumento rápido da temperatura (cerca de 20 minutos), alta eficiência de compensação térmica, solda e cura a alta temperatura podem ser realizadas; cada zona de temperatura é definida Há sensores de temperatura independentes,Monitorização e compensação em tempo real do balanço de temperatura de cada zona de temperatura■ estrutura especial de transporte aéreo pressurizado e design de fio de aquecimento de forma especial, sem ruído, sem vibrações, com alta taxa de troca de calor,A diferença de temperatura é extremamente pequena entre BGA fundo e placa PCB, que é mais conforme com os requisitos rigorosos do processo livre de chumbo, especialmente para produtos livres de chumbo com requisitos de solda difíceis.
|
Parâmetro técnico:
|
|
NO. da zona de aquecimento
|
10 zonas de aquecimento por circulação de ar quente na parte superior e 10 zonas de aquecimento por circulação de ar quente na parte inferior.
|
|
método de aquecimento
|
Fios de aquecimento de enrolamento plano em ambos os lados, conduto de ar pressurizado, método de troca de calor por motor de frequência variável ponto a ponto, acionamento por motor de frequência variável
|
|
Comprimento da zona de aquecimento
|
3900MM
|
|
NO. da zona de arrefecimento
|
2 ((Sistema de arrefecimento por ar natural)
|
|
Comprimento da zona de arrefecimento
|
1100 mm
|
|
Largura da fita transportadora
|
700 mm
|
|
Tamanho do PCB
|
50-700 mm
|
|
Altura do PCB
|
Para cima: 25 mm para baixo: 20 mm max: 45 mm
|
|
Direcção do transporte
|
esquerda-direita ((direita-esquerda) Opcional
|
|
Método de entrega
|
Faixa de malha +Cadeia
|
|
Altura da cinta transportadora
|
900 ± 20 mm
|
|
Velocidade de transporte de PCB
|
0 ̊1,8 m/min
|
