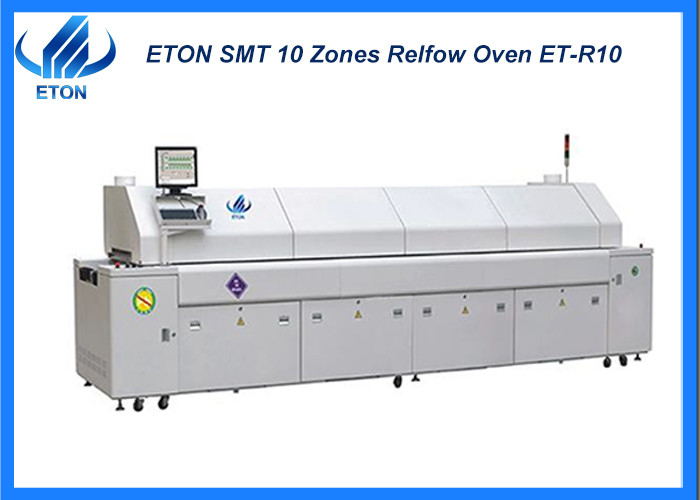

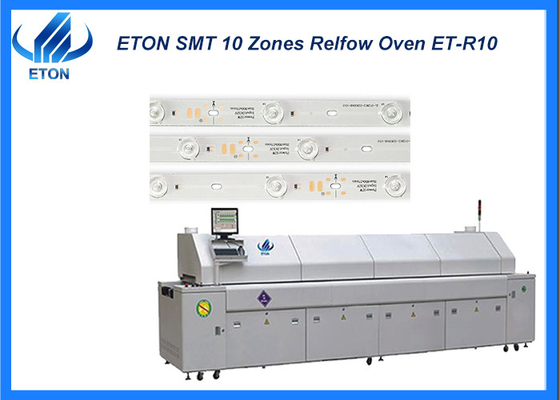

Máquina de produção de iluminação LED de forno de refluxo de alta eficiência da linha SMT
Descrição
Sistema de controlo elétrico estável e fiável
1O sistema de controlo adota um PLC e o computador superior adota um computador de marca.equipado com um sistema operacional Windows XP original e um monitor LCD de 15 polegadas para garantir a estabilidade e a fiabilidade do sistema de controlo.
1O software de controlo é poderoso, com controlo flexível dos parâmetros do processo e funções de teste da curva de temperatura, e a interface de operação em chinês e inglês pode ser alterada a qualquer momento.
2. Utilize blocos terminais WOGO; todos os componentes elétricos importantes são de marcas importadas, e todos os fios de sinal são blindados.
3O módulo de temperatura é auto-ajustado, a junção de frio é compensada automaticamente e a temperatura é controlada a ± 1°C.
Sistema de refrigeração e de recuperação de fluxo conveniente
1O sistema de arrefecimento forçado adota uma zona de temperatura de arrefecimento por ar forçado de dois estágios para satisfazer o processo livre de chumbo; a curva de arrefecimento é suave, sem mudança abrupta, troca de calor completa,a inclinação pode ser controlada por conversão de frequência, a ponta de estanho é lisa e brilhante, e a taxa máxima de arrefecimento pode atingir -5°C /S.
2O sistema de recolha de fluxo pode manter o forno limpo durante muito tempo e as emissões de gases de escape são mais ecológicas.O gás separado no forno de nitrogénio pode ser reciclado para poupar nitrogénio.
3Não há elementos de filtragem, fácil de limpar.
| Parâmetro técnico: |
| NO. da zona de aquecimento |
10 zonas de aquecimento por circulação de ar quente na parte superior e 10 zonas de aquecimento por circulação de ar quente na parte inferior. |
| método de aquecimento |
Fios de aquecimento de enrolamento plano em ambos os lados, conduto de ar pressurizado, método de troca de calor por motor de frequência variável ponto a ponto, acionamento por motor de frequência variável |
| Comprimento da zona de aquecimento |
3900MM |
| NO. da zona de arrefecimento |
2 ((Sistema de arrefecimento por ar natural) |
| Comprimento da zona de arrefecimento |
1100 mm |
| Largura da fita transportadora |
700 mm |
| Tamanho do PCB |
50-700 mm |
| Altura do PCB |
Para cima: 25 mm para baixo: 20 mm max: 45 mm |
| Direcção do transporte |
esquerda-direita ((direita-esquerda) Opcional |
| Método de entrega |
Faixa de malha +Cadeia |
| Altura da cinta transportadora |
900 ± 20 mm |
| Velocidade de transporte de PCB |
0 ̊1,8 m/min |
| Desvio da temperatura do PCB |
± 2°C |
| Método de controlo da temperatura |
±1-2°C (estático) |
| Intervalo de controlo da temperatura |
Temperatura ambiente pode ser ajustada a 350°C |
| Tipo de solda aplicável |
Soldagem sem chumbo/soldagem com chumbo |
| Método de controlo da temperatura |
PID+SSR |
| Tipos de componentes utilizados |
CSP,BGA,μBGA,0201 chip Painel único/duplo |
A nossa vantagem.
A ETON é a pioneira no campo da máquina SMT na China que tem mais de 11 anos de experiência e possuem certificados CCC, SIRA, CE com 9 patentes de invenção, 112 patentes práticas,12 direitos de autor de software de tecnologias de propriedade intelectual.
Mercado ultramarinho:Os produtos exportados para mais de 30 países e regiões, incluindo a Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil, etc.
Máquina relacionada
WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda
8. Máquina de montagem de luzes de banda LED de rolha a rolha
Perguntas frequentes
P. Posso pagar por L/C?
A. O procedimento de pagamento L / C é complicado, o que vai perder muito tempo no pagamento.que atrasará o seu plano de produção e atrasará a oportunidade.
P. Posso usar o preço CIF?
A. O preço CIF precisa adicionar a taxa de frete e seguro, enquanto para a parte de EXW que é mais barata e conveniente fator como um preço adequado para ambos os lados.
Q. Qual é a qualidade das suas máquinas?
A. Como fabricante experiente em máquinas SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software,com o nosso departamento de P&D vencido para produção e inspecçãoE premiado como China High-Tech Enterprise, Shenzhen TOP brand garantimos a nossa alta qualidade da nossa máquina como um excelente fabricante na China.
Q. Quantas horas pode a máquina operar por dia?
A. A máquina pode trabalhar o dia todo, mas para uma vida útil mais longa, sugerimos que tenha uma ou duas horas de folga por dia.
P. A máquina é fácil de operar?
R. Sim, a nossa máquina é muito inteligente e fácil de operar, como o telefone inteligente, também o software é feito pela nossa empresa, por isso sabemos como torná-lo mais inteligente e operar amigável.
