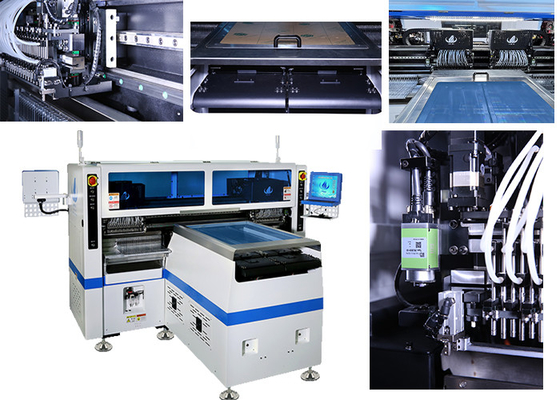

Máquina de distribuição direta de linha SMT para o enrolamento de tiras
Características principais da máquina
- Ampla gama de componentes: cabeças modulares de alta velocidade aplicadas a LED 3014/3020/2835/5050 e resistores, capacitores, retificadores de ponte, etc.
- Detecção de fugas de componentes de design exclusivo e função de recarga de componentes individuais.
- Capacidade de ultra-alta velocidade: 500.000 CPH
- Alimentação elétrica inteligente, que suporta máquinas de alta velocidade.
- Ajustar a plataforma de transporte de acordo com várias tiras de rolo para rolo, faixa de 250 ± 10 mm, a faixa de comprimento máximo é de 1 M por ciclo.
- A distância da estação de alimentação pode ser ajustada de forma flexível para alcançar a colheita em grupo e a colocação em grupo, de modo a realizar a função de duas vezes de colheita e uma colocação.
- O alcance da estação de alimentação é o dobro da colocação de quatro tipos de materiais ao mesmo tempo.
- Produção automática com data de identificação, correcção e preenchimento automático do componente em falta.
- Câmara de reconhecimento de voo, sem pausa para detectar a presença ou ausência de componentes, estado de adsorção dos componentes, evitar erros de colocação.
- A haste de fixação é accionada pelo cilindro de ar para corrigir os materiais retirados pela cabeça de montagem.
- Com a função de preencher o componente faltante automaticamente, perceber a indústria 4.0 Unmanned Workshop.
- Reclamação contra as normas CE.

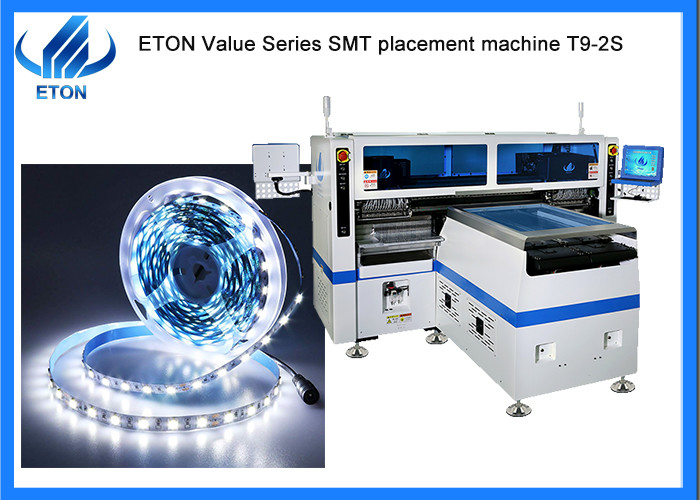

Parâmetro principal da máquina
| Modelo |
T9-2S |
| Dimensão |
(L) 3454* (W) 3035* (H) 1777 mm |
| Peso total |
3100 kg |
| Tamanho do PCB |
250 ± 10 mm* Qualquer comprimento |
| Espessura do PCB |
00,1-0,5 mm |
| Aplicação de pinças de PCB |
Adsorção a vácuo, fixação do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção e colocação em grupo |
| Modo de montagem |
Duplo carril + Quatro grupos de cabeças de colocação |
| Número da câmara |
10 conjuntos (câmara digital) |
| Software |
Investigação e desenvolvimento independentemente |
| Repetir precisão |
± 0,05 mm |
| Altura de montagem |
¥5 mm |
| Velocidade de montagem |
Do lado duplo: 500.000 CPH
Para os veículos de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros
|
| Capacidade de produção |

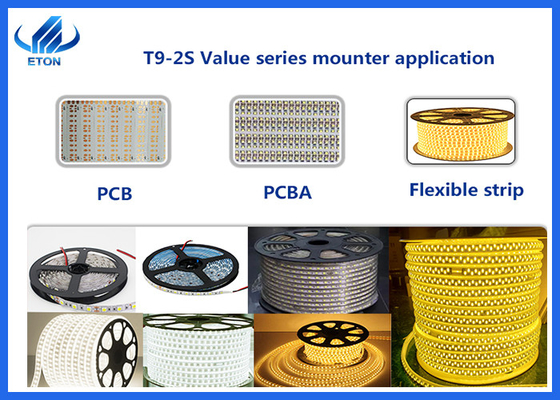

LED 3014/3020/2835/5050 e resistores, condensadores, retificadores de pontes, etc. |
| Consumo de energia |
9.6 KW |
| Número da estação de alimentação |
Parede dupla: 136 PCS (parede única: 68 PCS) |
| Número de bocas |
Parede dupla: 136 PCS (parede única: 68 PCS) |
Solução de linha SMT
Nossas exposições
Como uma empresa experiente de comércio de SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Serviço
Visitar os clientes regularmente e recolher informações
Visitamos os clientes regularmente, participamos de diferentes exposições em diferentes cidades todos os anos, ao mesmo tempo.Nós iremos visitar os clientes locais e apoiar o nosso serviço e coletar feedback sobre as sugestões dos clientes no tempo.
Fornecer as informações mais recentes sobre tecnologia e equipamento
Damos sugestões de tecnologia profissionais aos nossos clientes e partilhamos as notícias atualizadas com os nossos clientes
Serviço no local
Temos alguns locais oficiais na Índia como Mumbai e Nova Deli, também temos locais no Egito, Turquia que podem fornecer serviços oportunos com nossos engenheiros.
De acordo com as suas necessidades, dedicado engenheiro sênior virá à sua fábrica para instalação gratuita e treinamento como operar a máquina.
Perguntas frequentes
Q. Quais são os principais componentes da sua máquina?
A. Para a máquina multifuncional de seleção e colocação que pode montar IC, chip LED, resistores, capacitores e componentes em forma como lentes.Os componentes de montagem da máquina de montagem de alta velocidade são LED3014/3020/35285050, resistores, condensadores e retificadores.
P. Qual é a diferença entre a sua máquina multifuncional e a máquina de alta velocidade?
A. O modo de montagem das máquinas multifuncionais e de alta velocidade, que determina a gama dos seus produtos de montagem, e a capacidade de montagem, é para distinguir estes dois tipos de máquinas,de potência não superior a 50 W, mas não superior a 150 W,, enquanto a máquina de montagem de alta velocidade T9-2S com capacidade de 500000 CPH.
Q. Como posso fazer a inspecção quando algo está errado com a máquina?
A. Bem, a inspeção é feita pelo nosso engenheiro profissional para verificar e modular a máquina, se você encontrar qualquer problema da nossa máquina, por favor, entre em contato conosco,E vamos arranjar o nosso engenheiro para resolver isso..
