220AC 50HZ máquina de colocação SMT de produtos eletrónicos
Descrição

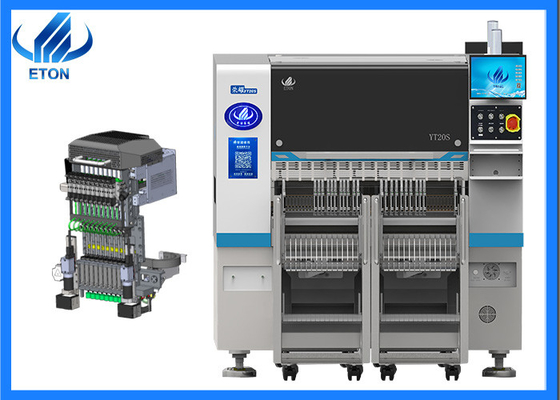

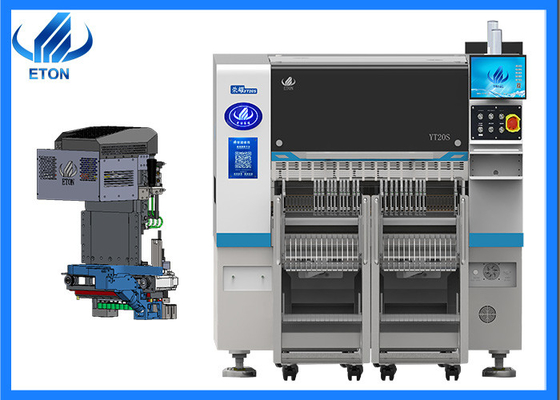

Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
Material de embalagem 0201~12MM e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |

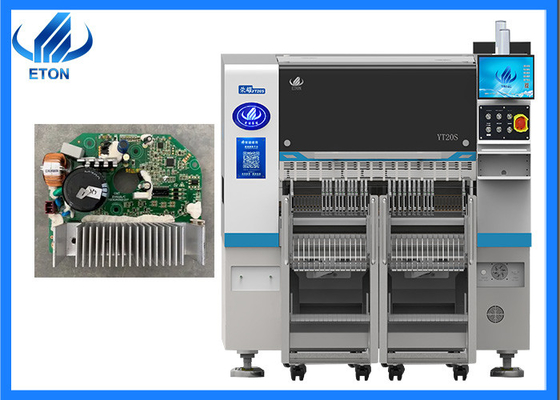

Aplicação na máquina
Nossas exposições
Como uma empresa experiente de comércio de SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Máquina relacionada
A ETON, um dos principais fabricantes de máquinas SMT de alta velocidade na China, oferece soluções abrangentes para linhas de produção SMT, incluindo dispositivos periféricos como impressoras de estêncil,transportadores, distribuidores de cola, transicionais e fornos de refluxo.
A nossa linha de produção SMT completa para a produção de luz LED inclui as seguintes máquinas essenciais:
- Máquina de recolha e colocação
- Máquina de carregamento
- Máquina transportadora
- Máquina de impressão de estêncil
- Máquina de forno de refluxo
- Máquina de descarga
- Máquina de mistura de pasta de solda
- Máquina de montagem de lâmpadas de tira de LED rolante a rolante
Com a ETON, você pode acessar um processo de produção SMT integrado e eficiente para a fabricação de luzes LED.
Pacotes
Quanto à embalagem da máquina, colocamos-a em embalagem de filme e algodão espuma, para evitar a poeira e água de proteger a máquina e manter seco da máquina durante o transporte,e equipar com caixas de madeira para o transporte para o porto especificado.
