1Os eixos X, Y e Z adotam todos um motor magnético linear de ponta, de dupla pista e de dupla galeria, integrado no módulo de transplante de monotrilho.
2Um total de 20 cabeças, cada bocal pode testar independentemente o CPK e a velocidade óptima 98000CPH.
3. Aplicar para 0201 ~ 40 * 40mm embalagem bobina de fita e IC bandeja alimentador
4Função opcional:suporte à função de alteração automática da bocal;suporte ao gabinete IC e ao carrinho de alimentação.
| Tamanho do PCB |
500*450 mm |
| cabeças |
20 PCS |
| Estação de alimentação |
104PCS |
|
Componentes
|
0201~15MM material de embalagem e material IC ((Camera fixa opcional para 0201~40*40MM), Outros tamanhos de componentes podem ser personalizados
|
|
Eixo X, Y, Z Direção de condução
|
Motor magnético linear de ponta
|
|
Velocidade de montagem
|
98000 CPH ((Em melhor estado)
|
Patente Internacional de Invenção
Cabeça de colocação integrada
Peso leve, com uma cabeça integrada e 10 conjuntos de eixos Z controlados independentemente por motores magnéticos lineares modulares, o que resulta em melhorias significativas na velocidade, precisão e estabilidade.
Sistema de canto preciso
O sistema de canto modular controla independentemente o ângulo de cada componente para garantir uma colocação de alta precisão. Existem 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Sistema de visão
A câmara integrada de reconhecimento de voo de alta velocidade e precisão melhora a precisão do reconhecimento, reconhece durante o movimento dos eixos X e Y para melhorar novamente a eficiência do posicionamento.
Capacidade de ultra-alta velocidade
Adotando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais,com uma velocidade de colocação ideal de 98000CPH

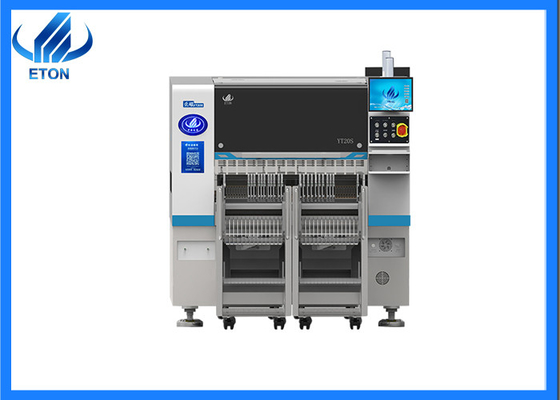

Aplicação da máquina SMT YT20S
Linha SMT totalmente automática Solução adequada para motor de potência, produtos 3C, placa elétrica, iluminação LED, etc.
Serviço ETON
※ Período de manutenção 1 ano
Garantia de um ano, durante a garantia, quaisquer peças que precisem ser reparadas e substituídas serão gratuitas.
※ Manutenção de software e hardware durante toda a vida
Software de atualização gratuito, o software é Reach e desenvolvido pela ETON, por isso apoiamos atualizações gratuitas de vida inteira.
※ Visite os clientes regularmente e recolha informações
Visitamos os clientes regularmente, participamos de exposições diferentes em cidades diferentes todos os anos, ao mesmo tempo.Nós iremos visitar os clientes locais e apoiar o nosso serviço e recolher e feedback sugestões do cliente no tempo.
※ Fornecer informações mais recentes sobre tecnologia e equipamentos
Nós damos sugestão de tecnologia profissional com nossos clientes. E compartilhar as notícias atualizadas para nossos clientes
