5m 10m 20m 50m LED solução de tira flexível SMT máquina de colocação
Descrição
- Produzir com Produzir 4 tipos de materiais ao mesmo tempo com alta capacidade, disponível para 5M, 50M ou qualquer comprimento de tira flexível e rolos para rolos.
- Módulo de quatro braços duplos, 17 bocas para cada parte de montagem, parte A ou parte B podem ser montadas separadamente ou sincronicamente.
- Calibração automática, alta precisão, disponível para RGB.
- Tecnologia exclusiva patenteada: grupo para escolher e grupo para montar.
IPC9850 Capacidade: 200000~250000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
| Modelo |
HT-T9 |
| Dimensão |
| Duração |
3100 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
250 mm*qualquer comprimento |
| Espessura do PCB |
00,5-1,5 mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Precisão de montagem |
± 0,02 mm |
| Altura de montagem |
5 mm |
| Velocidade de montagem |
200000 a 250000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Velocidade dos componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de bocas |
68 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
Comprimento máximo:1000 mm |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |
Aplicação na máquina

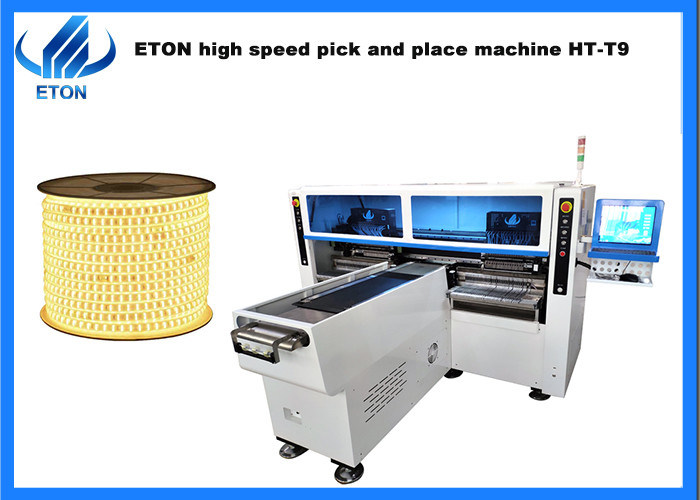

HT-T9 é uma máquina de alta velocidade pick and place que é aplicável para tiras flexíveis de luz de qualquer comprimento
Tamanho do PCB: 250mm* qualquer comprimento, adequado para 5m, 10m, 50m, 100m ou faixas flexíveis de luz de qualquer comprimento, RGB pode ser montado.
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,etc.
Perguntas frequentes
P. Pode aceitar o CIF como preço indicado?
R. Normalmente aceitamos o EXW como o preço indicado.
Q. Você tem engenheiros profissionais para a instalação da máquina na Índia?
R. Sim, temos engenheiros profissionais na Índia com escritórios locais em Delhi e Dammam para prestar um serviço considerável aos nossos clientes.
Q. Qual é a velocidade real dos seus produtos?
A. Para a velocidade real da máquina, que é limitada por muitos fatores, que se relacionam com o número de componentes, o tempo para enviar placa de PCB e receber a placa, etc.E é decidir para os produtos reais e necessidades.
Q. Quantos componentes pode a sua máquina de pick and place montar numa placa de PCB?
A. Enquanto isso é para as necessidades dos nossos clientes e o tamanho da placa de PCB.
Q. Quais são os principais componentes da sua máquina?
A. Para a máquina multifuncional de seleção e colocação que pode montar IC, chip LED, resistores, condensadores e componentes em forma como lentes.Os componentes de montagem da máquina de montagem de alta velocidade são LED3014/3020/35285050, resistores, condensadores e retificadores.
