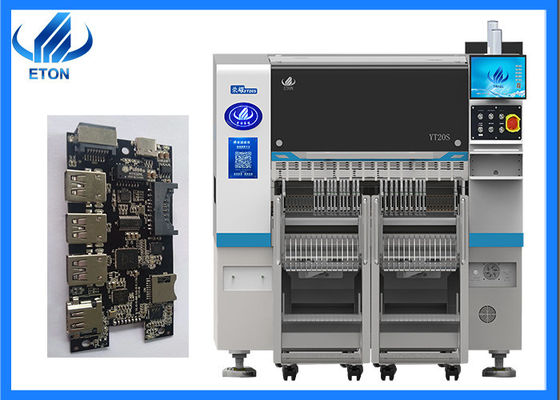

Investigação independente e desenvolvimento de máquinas de colocação de cabeças SMT 20 pcs
Características principais da máquina

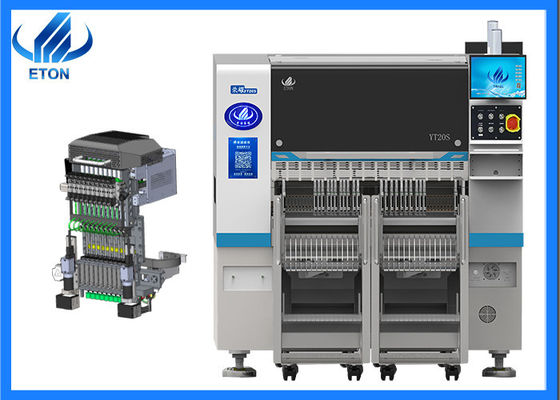

Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
Material de embalagem 0201~12MM e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 200 patentes práticas, 49 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecção. E também ganhou os certificados do exterior como CE, CCC, SIRA, etc.
Pacotes
Passo 1: Envolver com filme elástico para evitar que o equipamento
Passo 2: Embalagem de papel de vácuo e saco à prova de umidade, para que a máquina possa ser mantida seca durante o transporte para evitar a umidade.
Passo 3: Utilize correio e madeira triangular para fixar a máquina para evitar danos na máquina durante o transporte.
Passo 4: Cada máquina exportada será equipada com caixas de madeira de exportação resistentes, para garantir que o produto entregue seja bom.
Envio e entrega
Normalmente, transportamos as mercadorias para o porto em contentores e depois enviamo-las para o destino.
Serviço
Período de manutenção 1 ano
Garantia de um ano Durante a garantia, qualquer peça que precise ser reparada e substituída será gratuita.
Manutenção do software e do hardware durante toda a vida útil
Software de atualização gratuito, o software é Reach e desenvolvido pela ETON, por isso apoiamos atualizações gratuitas de vida inteira.
Visitar os clientes regularmente e recolher informações
Visitamos os clientes regularmente, participamos de diferentes exposições em diferentes cidades todos os anos, ao mesmo tempo.Nós iremos visitar os clientes locais e apoiar o nosso serviço e coletar feedback sobre as sugestões dos clientes no tempo.
Fornecer as informações mais recentes sobre tecnologia e equipamento
Damos sugestões de tecnologia profissionais aos nossos clientes e partilhamos as notícias atualizadas com os nossos clientes
Serviço no local
Temos alguns locais oficiais na Índia como Mumbai e Nova Deli, também temos locais no Egito, Turquia que podem fornecer serviços oportunos com nossos engenheiros.
De acordo com as suas necessidades, dedicado engenheiro sênior virá à sua fábrica para instalação gratuita e treinamento como operar a máquina.
