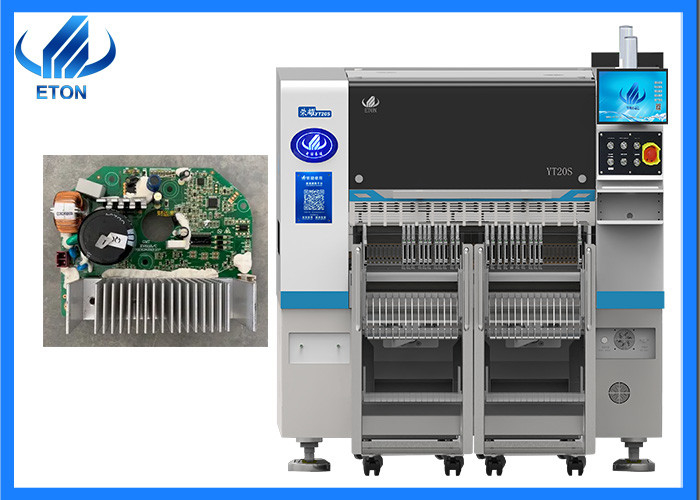

1.5KW de energia poupar energia 98000CPH placa elétrica SMT pick and place machine
Características principais da máquina

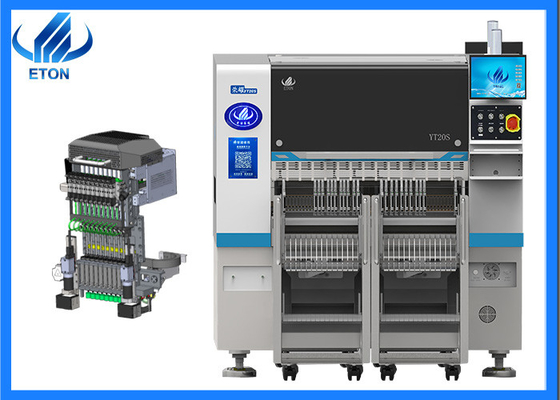

Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
Material de embalagem 0201~12MM e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Nossas exposições
Nossa empresa participou de várias exposições em países estrangeiros, incluindo a Exposição India Mumbai, a Exposição India Delhi, a Exposição Egito, a Exposição Turquia, a Exposição Paquistão, etc.
A nossa vantagem.
- Concentrar-se em SMT alta velocidade pick and place machine mais de 20 anos
- Os produtos exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil, etc.
- A ETON obteve 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software de tecnologias de propriedade intelectual, para ser um dos principais fabricantes de comércio SMT.
Solução de linha SMT
Envio e entrega
Rota de envio:
※ Por via aérea, para amostras e pequenos pacotes
※ Por via marítima, para grandes embalagens e quantidades;
※ Outras formas como solicitado pelo cliente.
Prazo de entrega:
※ Dentro de 30 dias.
Perguntas frequentes
Q. Quais são os seus méritos da máquina para a produção de outros?
R. Inicialmente, temos um forte departamento de P&D para estudar nossas produções, e nossos clientes podem desfrutar de upgrade gratuito da máquina para obter as últimas informações sobre tecnologia e equipamentos, além disso,Temos um parque industrial de 52000 metros quadrados para servir a produção, montagem e colocação em serviço das nossas máquinas.
P. Se eu precisar de uma linha perfeita da máquina, você pode fornecer?
R. Sim, para os requisitos de uma linha inteira de produção, temos equipamentos profissionais para compensar uma linha de produção perfeita para os seus produtos,Por conta disso, temos um parque industrial de 50000 metros quadrados e excelente pessoal de P&D., que pode produzir 50 conjuntos de máquinas por mês.
Q. Como foi o seu serviço?
A. Asseguramos aos nossos clientes uma experiência óptima do serviço de comunicação e necessidades relevantes da máquina para instalação, manutenção e actualização gratuita.
P. Pode aceitar D/P ou D/A como prazo de pagamento?
