SMT Máquina de colocação multifuncional R&D Software Double Gantry

SMT Máquina de colocação multifuncional R&D Software Double Gantry
SMT Máquina de colocação multifuncional R&D Software Double Gantry

Imagem Grande :  SMT Máquina de colocação multifuncional R&D Software Double Gantry

Detalhes do produto:
Lugar de origem: China
Marca: ETON
Certificação: CE,CCC,SIRA,ISO
Número do modelo: KT10S
Documento: Folheto PDF do produto
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: Embalagem em embalagem de filme e algodão de espuma, e cobrindo saco de vácuo dentro de caixas de ma
Tempo de entrega: 30 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 50 conjuntos por mês
Descrição de produto detalhada
Sentido de transmissão: Single ((esquerda→direita ou direita→esquerda) estação de alimentadores: 52pcs
Cabeças da máquina: 10 Pcs Montando a precisão: ±0.02mm (precisão da repetição)
Velocidade máxima de montagem: 48000CPH Espessura do PCB: 0.5-5mm
Tipo de máquina: Máquina SMT multifuncional Tamanho do PCB: Max:500*470mm ((Longo pode ser personalizado) Min:50*50mm
Destacar:

Máquina de colocação multifuncional SMT

,

Máquina de colocação SMT de pórtico duplo

,

R&D Software SMT Placement Machine

Software de I&D máquina de colocação multifuncional SMT de pórtico duplo



Descrição

Características principais da máquina

  • Módulo único com eixo X, Y, Z motor magnético linear de ponta, de alta precisão do que o modelo clássico
  • Porteiro de tração dupla do eixo Y, maior velocidade, mais estabilidade
  • A cabeça de colocação adotar detecção de vácuo independente, melhorar o desempenho de colocação
  • Programação off-line, poupança de tempo do ciclo de mudança
  • Função de importação de coordenadas, mais inteligente



Parâmetro principal da máquina

Modelo  KT10S
Dimensão
Duração 1490 mm
Largura 2020 mm
Altura 1650 mm
Peso total 2080 kg
PCB
Comprimento do PCB Largura Max: 500*450mm ((opção 1200*450) Min: 50*50mm
Espessura do PCB 0.5-5mm
Aplicação de pinças de PCB Prensagem do cilindro, largura de trilho ajustável
Modo de montagem Selecção em grupo e colocação separada
O.S.
Sistema Windows 7
Software Investigação e desenvolvimento independentemente
Exibição Monitor de tela sensível ao toque
Dispositivo de entrada teclado, mouse
Sistema de visão
Número da câmara 1 PCS (câmara de visão de voo da cabeça)
1 PCS Mark câmera
Precisão de montagem CHIP±0,03mm QFP±0,025mm Cpk
Altura de montagem ¢ 16 mm
Velocidade de montagem 48000 CPH ((Em melhor estado)
Componentes LED, condensadores, resistores, componentes em forma, etc.
Velocidade dos componentes 0.2 mm
Número da estação de alimentação 52 PCS (104 PCS personalizáveis, opção de alteração da bandeja/bocal do IC)
Número de bocas 10 PCS
Potência 220AC 50HZ
Consumo de energia 1.5kw
Ambiente de funcionamento 23°C ± 3°C
Velocidade de transmissão > 1000 mm/sec
Direcção de transmissão Single ((esquerda→ direita ou direita→ esquerda)
Modo de transmissão Dispositivo online
Modo de posição Óptica
Consumo de gás 0.4-0.6mpa (4-6kgf/cm2) 600N/min
Controle elétrico Investigação e desenvolvimento independentes da ETON
Modulo de cartão de controlo de movimento 1 conjunto Investigação e desenvolvimento independentes da ETON
Eixo X, Y, Z Direção de condução Motor magnético linear de ponta
Forma de alimentação Alimentação inteligente com motor duplo
Interface do sistema MES de gestão da produção Personalizado

Aplicação na máquina

SMT Máquina de colocação multifuncional R&D Software Double Gantry 0

Nossas exposições

Exposições nacionais: Exposição Guangzhou Guangya, Exposição de Munique de Xangai, Exposição de Luz LED de Chongqing, etc.

Exposições estrangeiras: Exposição da Índia em Mumbai, Exposição da Índia em Delhi, Exposição do Egito, Exposição da Turquia, Exposição do Paquistão, Exposição da Tailândia, etc.

SMT Máquina de colocação multifuncional R&D Software Double Gantry 1

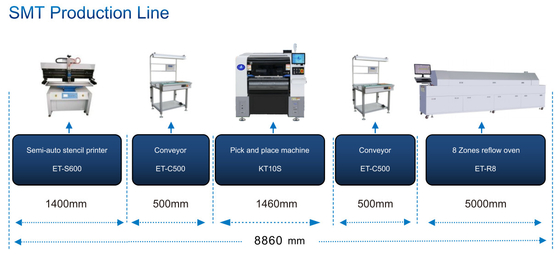

Solução de linha SMT

O equipamento necessário para a linha de produção semiautomática inclui:

  • Máquina de impressão semiautomática:A pasta de solda é impressa na placa de PCB através do estêncil;
  • Máquina de recolha e colocação:montar os chips LED ou outros componentes na posição designada na placa de PCB;
  • Forno de refluxo:derreter a pasta de solda para a fazer aderir aos componentes de montagem;
  • Transportador:inspecionar a qualidade de colocação e solda, e também desempenhar um papel na transferência de placas de PCB e tampão na linha de produção SMT

SMT Máquina de colocação multifuncional R&D Software Double Gantry 2

Certificados

Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 14 patentes de invenção, 135 patentes práticas, 44 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,etc.

SMT Máquina de colocação multifuncional R&D Software Double Gantry 3

Pacotes

Manter uma boa qualidade da máquina quando durante o transporte até o destino dos nossos clientes que é um aspecto imperativo para um de um serviço adequado para os nossos clientes para comprar a nossa máquina,Portanto, garantir uma embalagem qualificada e robusta é uma missão fundamental para nós., aqui estão os passos especificados para sua referência:

SMT Máquina de colocação multifuncional R&D Software Double Gantry 4



Perguntas frequentes

Q. Que tipo de máquina tens?

A. Nós somos o fabricante de alta velocidade SMT pick and place máquina, e também construímos nossa marca para mais eficiente e conveniente máquina para nossos clientes.séries de valores com alta precisão e alta produtividade.



P. As suas máquinas têm certificados de qualidade?

R. Somos uma empresa de alta tecnologia com CE, SIRA, CCC, ISO premiada como "marca bem conhecida" e muitas patentes de tecnologia, e temos rica experiência (mais de 11 anos) no programa de linha de produção de luz LED.



P. A máquina é fácil de operar?

R. Sim, a nossa máquina é muito inteligente e fácil de operar, como o telefone inteligente, também o software é feito pela nossa empresa, por isso sabemos como torná-lo mais inteligente e operar amigável.
