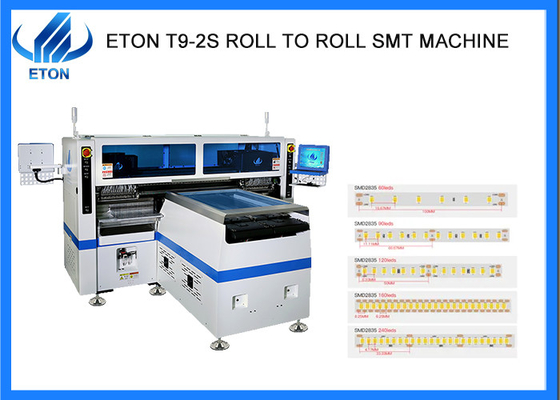

Máquina de colocação de alta velocidade SMT de 250 mm de largura para rolamento de PCB
Descrição
F1 Alta produtividade

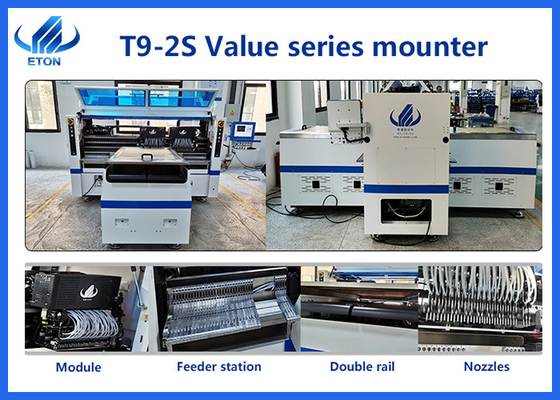

ETON Tech cabeça de colocação ajustável

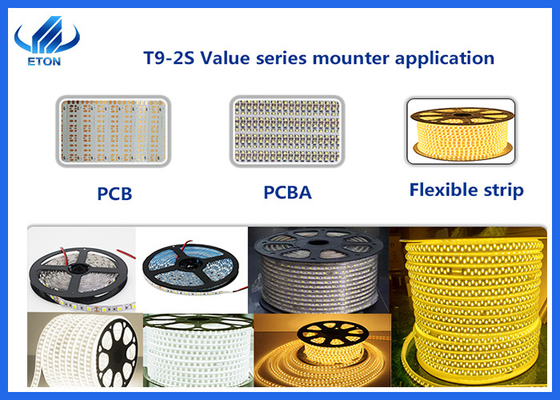

A posição de seleção do componente pode ser ajustada de acordo com o passo do pad do PCB, min 6.5mm. Aplicar ao LED 3014/3020/2835/5050 resistor, capacitor, rectificador de ponte etc. ampla gama de componentes.
- Detecção de fugas de componentes de design único e função de recarga de componentes individuais
A câmara de reconhecimento registra a posição de vazamento do componente do PCB e preenche o componente em falta em conformidade.
- Capacidade de ultra-alta velocidade
A cabeça de colocação adota o método de duas vezes de colheita e uma vez de colocação. O tempo de colocação muito minimizado com a melhor maneira de colocação, excelente capacidade ótima de 500000CPH.
F2 Produção flexível
- Ajustar a plataforma de transporte de acordo com várias tiras de rolo para rolo, faixa 250±10mm, a faixa de comprimento máximo é
1 metro por ciclo.
- A distância da estação de alimentação pode ser ajustada de forma flexível para conseguir a recolha e colocação de grupos, de modo a:
Realizar a função de duas vezes de colheita e uma vez de colocação. A gama de estação de alimentação é o dobro da cabeça de colocação, pode produzir quatro tipos de materiais ao mesmo tempo.
- Alimentação elétrica inteligente, que suporta máquinas de alta velocidade.
| Modelo |
T9-2S |
| Dimensão |
| Duração |
3454 mm |
| Largura |
3035 mm |
| Altura |
1777 mm |
| Peso total |
3100 kg |
| PCB |
| Comprimento do PCB Largura |
250 (± 10 mm) * Qualquer comprimento |
| Espessura do PCB |
00,1-0,5 mm |
| Aplicação de pinças de PCB |
Adsorção a vácuo, fixação do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção e colocação em grupo |
| Sistema de visão |
| Número da câmara |
10 conjuntos (câmara digital) |
| Alinhamento da visão+Correção da marca |
| Precisão de montagem |
± 0,05 mm |
| Altura de montagem |
≤ 5 mm |
| Velocidade de montagem |
Do lado duplo: 500000CPH, do lado único: 250000CPH ((Velocidade óptima) |
| Componentes |
LED3014/3020/2835/5050 e resistores, condensadores, retificadores de pontes, etc. |
| Potência |
380AC 50HZ |
| Consumo de energia |
9.6 KW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
comprimento máximo:1000 mm |
| Velocidade de transmissão |
> 500 mm/s |
| Direcção de transmissão |
Solteiro (esquerda>direita ou direita) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Fornecimento de ar |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo 2 do conjunto de cartões de controlo de movimento |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + Servo motor |
| Sistema de alimentação |
| Número da estação de alimentação |
Lado duplo:136PCS ((lado único:68PCS) |
| Número da cabeça |
Lado duplo:136PCS ((lado único:68PCS) |
| Forma de alimentação |
Alimentação elétrica inteligente com motor duplo |
Certificados
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 14 patentes de invenção, 135 patentes práticas, 55 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,etc.
Serviço
Período de manutenção 1 ano
Garantia de um ano Durante a garantia, qualquer peça que precise ser reparada e substituída será gratuita.
Manutenção do software e do hardware durante toda a vida útil
Software de atualização gratuito, o software é Reach e desenvolvido pela ETON, por isso apoiamos atualizações gratuitas de vida inteira.
Visitar os clientes regularmente e recolher informações
Visitamos os clientes regularmente, participamos de diferentes exposições em diferentes cidades todos os anos, ao mesmo tempo.Nós iremos visitar os clientes locais e apoiar o nosso serviço e coletar feedback sobre as sugestões dos clientes no tempo.
Fornecer as informações mais recentes sobre tecnologia e equipamento
Damos sugestões de tecnologia profissionais aos nossos clientes e partilhamos as notícias atualizadas com os nossos clientes
Serviço no local
Temos alguns locais oficiais na Índia como Mumbai e Nova Deli, também temos locais no Egito, Turquia que podem fornecer serviços oportunos com nossos engenheiros.
De acordo com as suas necessidades, dedicado engenheiro sênior virá à sua fábrica para instalação gratuita e treinamento como operar a máquina.
