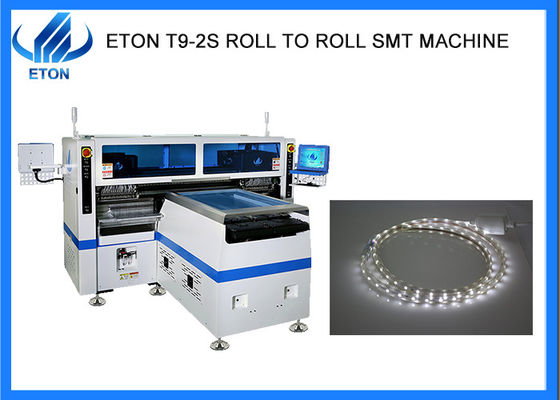

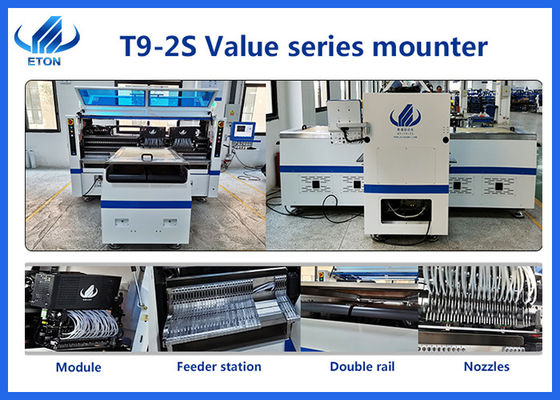

Quatro itens em uma máquina de colocação de tiras de rolamento para rolamento de 500K capacidade
Descrição
F1 Alta produtividade
ETON Tech cabeça de colocação ajustável
A posição de seleção do componente pode ser ajustada de acordo com o passo do pad do PCB, min 6.5mm. Aplicar ao LED 3014/3020/2835/5050 resistor, capacitor, rectificador de ponte etc. ampla gama de componentes.
- Detecção de fugas de componentes de design único e função de recarga de componentes individuais
A câmara de reconhecimento registra a posição de vazamento do componente do PCB e preenche o componente em falta em conformidade.
- Capacidade de ultra-alta velocidade
A cabeça de colocação adota o método de duas vezes de colheita e uma vez de colocação. O tempo de colocação muito minimizado com a melhor maneira de colocação, excelente capacidade ótima de 500000CPH.
F2 Produção flexível
- Ajustar a plataforma de transporte de acordo com várias tiras de rolo para rolo, faixa 250±10mm, a faixa de comprimento máximo é
1 metro por ciclo.
- A distância da estação de alimentação pode ser ajustada de forma flexível para conseguir a recolha e colocação de grupos, de modo a:
Realizar a função de duas vezes de colheita e uma vez de colocação. A gama de estação de alimentação é o dobro da cabeça de colocação, pode produzir quatro tipos de materiais ao mesmo tempo.
- Alimentação elétrica inteligente, que suporta máquinas de alta velocidade.
| Modelo |
T9-2S |
| Dimensão |
| Duração |
3454 mm |
| Largura |
3035 mm |
| Altura |
1777 mm |
| Peso total |
3100 kg |
| PCB |
| Comprimento do PCB Largura |
250 (± 10 mm) * Qualquer comprimento |
| Espessura do PCB |
00,1-0,5 mm |
| Aplicação de pinças de PCB |
Adsorção a vácuo, fixação do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção e colocação em grupo |
| Sistema de visão |
| Número da câmara |
10 conjuntos (câmara digital) |
| Alinhamento da visão+Correção da marca |
| Precisão de montagem |
± 0,05 mm |
| Altura de montagem |
≤ 5 mm |
| Velocidade de montagem |
Do lado duplo: 500000CPH, do lado único: 250000CPH ((Velocidade óptima) |
| Componentes |
LED3014/3020/2835/5050 e resistores, condensadores, retificadores de pontes, etc. |
| Potência |
380AC 50HZ |
| Consumo de energia |
9.6 KW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
comprimento máximo:1000 mm |
| Velocidade de transmissão |
> 500 mm/s |
| Direcção de transmissão |
Solteiro (esquerda>direita ou direita) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Fornecimento de ar |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo 2 do conjunto de cartões de controlo de movimento |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + Servo motor |
| Sistema de alimentação |
| Número da estação de alimentação |
Lado duplo:136PCS ((lado único:68PCS) |
| Número da cabeça |
Lado duplo:136PCS ((lado único:68PCS) |
| Forma de alimentação |
Alimentação elétrica inteligente com motor duplo |
Mercado
Na Índia: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS são um dos nossos grandes clientes.
Na Turquia: ACK, KENDAL, KING LED são um dos nossos grandes clientes.
No Vietname: RangDong, TAMKIM são um dos nossos grandes clientes.
No Egito, a UNISTAR é um dos nossos grandes clientes.
Em Tunes: SKY INDUSTRIES, FAWANIS são um dos nossos grandes clientes
Pacotes
O nosso passo de pacote é seguir o sopro:
PASSO 1: Embalagem com película para evitar a poeira e a água;
PASSO 2: embalar numa espuma de algodão, esticar uma película para proteger o exterior da máquina;
PASSO 3: Embalagem de papel de vácuo e saco à prova de umidade, para manter seco durante o transporte;
PASSO 4: Equipar com caixas de madeira resistentes para garantir a segurança da máquina, em seguida, transporte por caminhões para o porto especificado.
Entrega: por via marítima, aérea ou terrestre.
