Características principais da máquina
Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH

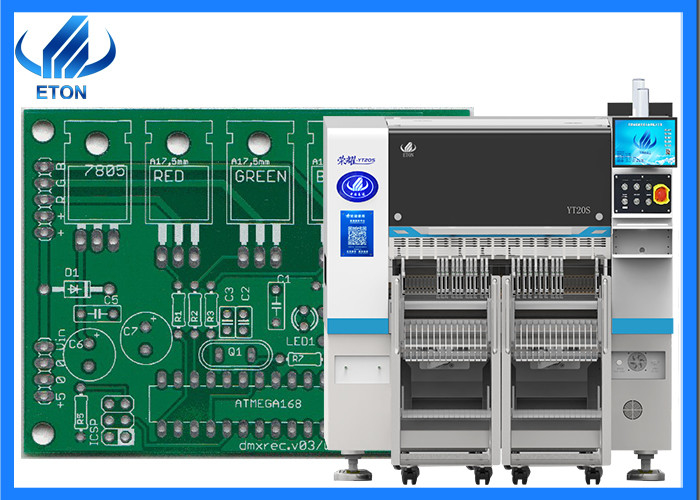

Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
Material de embalagem 0201~12MM e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Perfil da empresa
Exposição
Nós participamos de muitas exposições todos os anos. Não só na China, Índia Delhi, Índia Mumbai, Paquistão Karachi, Turquia Istambul, Egito Cairo, Rússia Moscou, Vietnã Hanoi etc.
Nós ocorreu 85% por cento na China LED mercados de iluminação, mas também enviar máquinas para a Índia, Coreia, Reino Unido, Rússia, Egito, Turquia, Vietnã, Japão, Austrália, Polônia, etc mais de 20 países.
Trabalhar com a ETON é garantido, vamos iluminar o seu negócio!
Envio e embalagem
1) transporte marítimo:No prazo de 30 dias após o pagamento
2) Embalagem:Pacote de exportação padrão ou pacote personalizado
Embalagem a vácuo + embalagem de caixa de madeira, segura e fiável
Perguntas frequentes
P1. Quem é o seu cliente?
A: Nós exportamos máquinas para diferentes países, como Índia, Egito, Coreia, Turquia, Brasil etc.
FSL, ETI, KONKA, OPPLE, MLS são nossos clientes, na Índia, RK, Surya, Skyquad são nossos clientes.
P2: A máquina é fácil de operar?
A: A máquina é fácil de operar, geralmente 3 a 5 dias de treinamento de operação são suficientes.
Q3. Qual é a taxa de avaria da máquina?
R: A nossa máquina é muito estável, a taxa de avaria é inferior a 0.001.
Q4. Qual é a qualidade das suas máquinas?

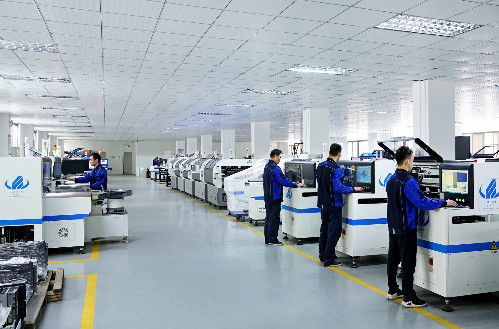

A: Temos o nosso próprio parque industrial. Há centro de produção e centro de I&D e centro de inspecção de qualidade para garantir a qualidade das máquinas.
