Características principais da máquina
Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH

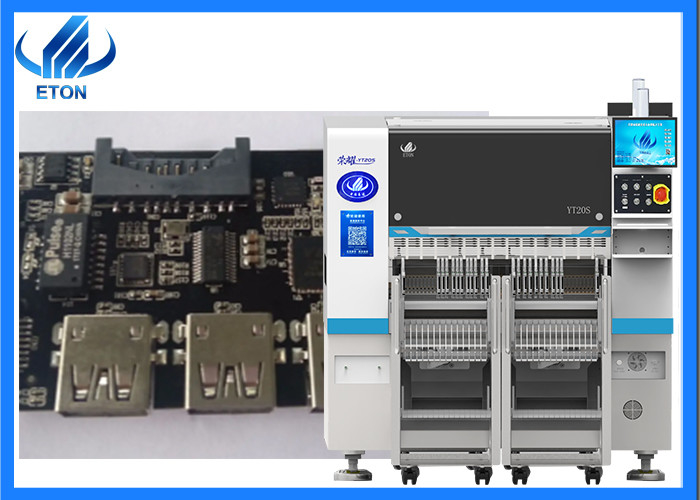

Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
Material de embalagem 0201~12MM e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |

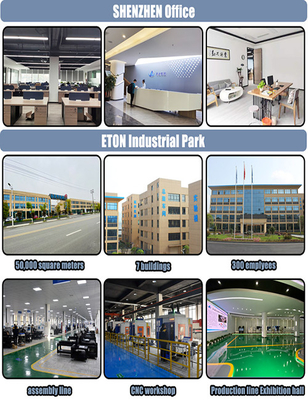

Perfil da empresa
Em 2020, o ETON Jiangxi Industrial Park foi concluído com sucesso, equipado com um centro de processamento e fabricação avançado, controle de qualidade rigoroso e padronização da produção,simplificar os processos de produçãoA ETON desenvolve tecnologias e inovações avançadas que impulsionam rapidamente a revolução do mercado e obtém uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas,12 direitos de autor de software, além disso, a ETON inventou a máquina automática mais rápida com velocidade de 170000 CPH, que economiza muito trabalho e espaço de produção, obteve grande participação de mercado nos EUA, Coreia, Índia, Alemanha,EGITURA, TURQUIA, VIETNÁM, TUNÍSIA, TAILANDA mais de 30 condados.
Exposição
A nossa empresa participa em muitas exposições no país e no estrangeiro todos os anos,
Você verá o estande da ETON em algumas exposições de grande escala bem conhecidas na China, incluindo exposições de grande escala realizadas em Shenzhen, Guangzhou, Chongqing, Xangai e outros lugares.
As exposições estrangeiras incluem exposições em mais de 20 países, incluindo Mumbai, Delhi, Egito, Turquia e Vietnã.
Envio e embalagem
Embalagem: padrão é filme plástico envolver a máquina SMT LED, em seguida, carregar em um recipiente de 20 "; embalagem de caixa de madeira pode ser personalizada.
Entrega: 35-40 dias após 30% T/T pré-pagamento, comprador deve vir inspecionar quando fazemos testes em execução, após o teste, pagar o saldo de 70% antes da entrega
Perguntas frequentes
P: É a primeira vez que uso este tipo de máquina, é fácil de operar?
R: Há um manual em inglês ou um vídeo de guia que mostra como usar a máquina.
Se ainda tiver alguma dúvida, contacte-nos por e-mail/skype/telefone/trademanager online service.
P: Se a máquina tiver algum problema depois de recebê-la, como posso fazer?
R: Enviaremos peças gratuitas no período de garantia da máquina.
Se a peça for inferior a 0,5 kg, pagamos o frete.
Se for superior a 0,5 kg, tem de pagar o frete.
P: As suas máquinas têm certificado de qualidade?
A: Todas as máquinas passaram o certificado CE, SIRA e CCC e têm a sua própria patente.
P: Qual é o método de pagamento?
R: Apoiamos o pagamento T/T.
P: Quando é o prazo de entrega?
R: Entrega no prazo de 30 dias após o pagamento.
