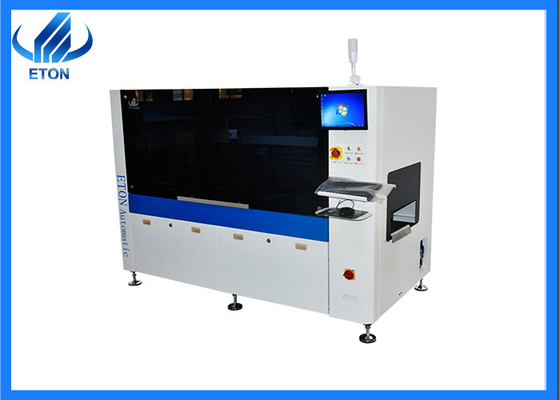

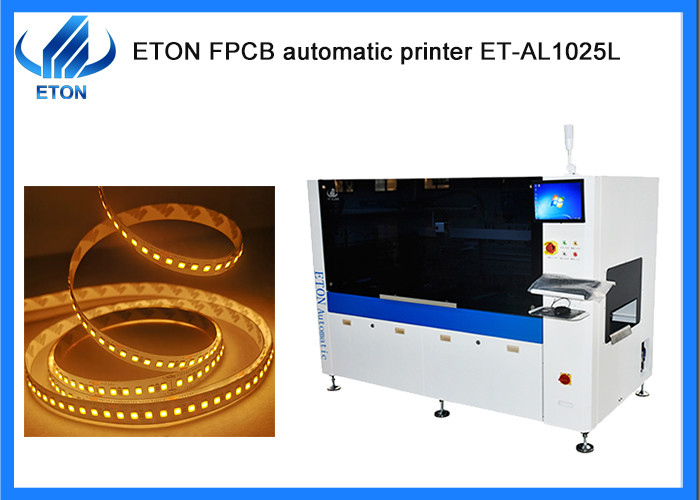

Impressora de soldagem de pasta de estêncil automática completa máquina de SMT de tira LED
Descrição
Configuração da máquina
● Cabeça de impressão de suspensão programável;
* Dois conjuntos de motores a passo,A pressão do raspador dianteiro e traseiro pode ser ajustada separadamente para garantir a inconsistência da impressão dianteira e traseira causada pela deformação por fadiga do material do raspador;
* Controlar eficazmente o curso, melhorar a eficiência da impressão e evitar o vazamento da pasta de solda;
● raspador de aço inoxidável padrão, design exclusivo, melhorar a vida útil da lâmina;
● Sistema de alinhamento da visão para baixo;
● Ajuste de trilhos guiados por CNC;
● Computador controlado industrial,interface do sistema operacional Windows XP;
● Sistema de diagnóstico em software;
● Interface SMEMA.
Parâmetro técnico
| Quadros de tela |
Tamanho mínimo |
850 mm |
| Tamanho máximo |
550 mm |
| Espessura |
25 a 45 mm |
| Tamanho mínimo do FPCB |
50 mm |
| Tamanho máximo do FPCB |
260 mm |
| Espessura do FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonal do FPCB 1% |
| Altura de transporte |
900 ± 40 mm |
| Direcção do transporte |
Esquerda-direita |
| Velocidade de transporte |
Máximo 1000 mm/S Programável (ajustável) |
| Localização do Conselho |
Sistema de apoio |
Tensão de elevação da plataforma |
| Sistema de fixação |
Estabilização da pinça de bordo |
| Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes |
| Velocidade do espremedor |
6~300 mm/sec |
| Pressão do esguichador |
0~10 kg/cm2 |
| Ângulo de esguichagem |
55° (norma) |
| Tipo de espremedor |
Aço inoxidável (Standard), plástico |
| Velocidade de separação do estêncil |
0.1~20 mm/sec Programável |
| Sistema de limpeza |
Limpeza manual |
| Intervalos de ajustamento da tabela |
X:±5 mm;Y:±5 mm;θ:±2° |
| Máquina |
| Repetir a precisão da posição |
± 0,01 mm |
| Precisão de impressão |
± 0,025 mm |
| Tempo do ciclo |
≤ 9 s (excluindo impressão e limpeza) |
| Necessário ar |
4.5~6 kg/cm2 |
| Potência de entrada |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Método de controlo |
Controle de PC |
| Dimensões da máquina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso da máquina |
Aproximadamente: 600 kg |
| Transporte de FPCB sobre a altura da chapa |
20 mm |
A nossa vantagem.
Como um fabricante experiente em máquina SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,etc.
Mercado

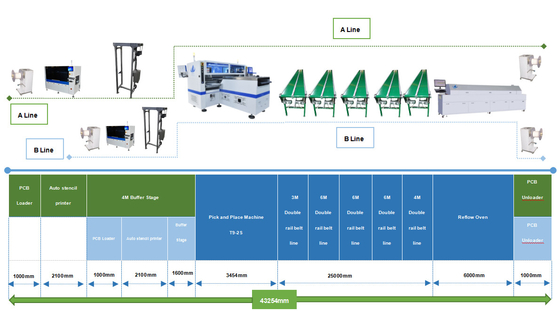

Quanto aos 13 anos de comércio com mais de 30 países com a nossa SMT alta velocidade pick and place machine, nós entramos em negócios com muitos parceiros:
Pacotes
Passo 1: Embalagem em película para evitar a entrada de poeira e água na máquina
Etapa 2: Embalagem em algodão espumado para proteger o exterior da máquina
Passo 3: Embalagem em embalagem a vácuo para manter a máquina seca durante o transporte
Etapa 4: Transporte por camião até ao porto especificado
Perguntas frequentes
P. Como posso ver o seu parque industrial se estiver a bordo?
R. Se você tem um agente chinês podemos marcar uma consulta para mostrar-lhe o ambiente, é claro que também podemos fazer uma chamada de vídeo para mostrar-lhe o parque industrial, ou vamos fazer algum vídeo para você se você precisar.
P. Pode aceitar o CIF como preço indicado?
R. Normalmente aceitamos o EXW como o preço indicado.
Q. Que tipo de máquina tem?
A. Somos o fabricante de alta velocidade SMT pick and place máquina, e também construímos a nossa marca para mais eficiente e conveniente máquina para os nossos clientes.séries de valores com alta precisão e alta produtividade.
