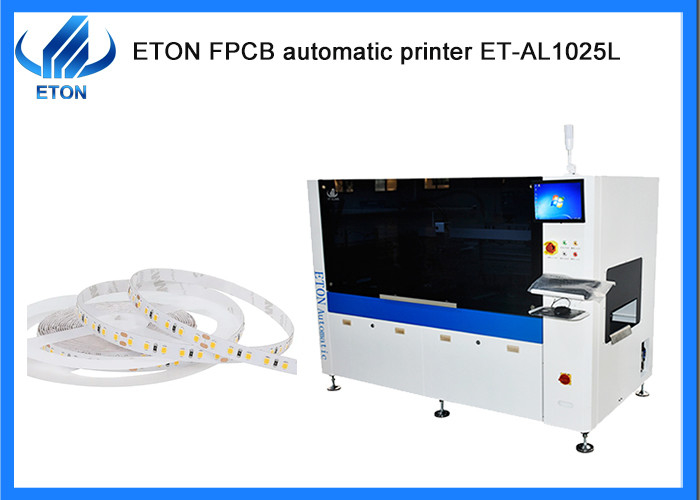

Altoh qualidade 600KG FPCBpasta de solda de impressãoEquipamento SMT automático
Configuração da máquina
● Cabeça de impressão de suspensão programável;
●Dois conjuntos de motores a passo,A pressão do raspador dianteiro e traseiro pode ser ajustada separadamente para garantir a inconsistência da impressão dianteira e traseira causada pela deformação por fadiga do material do raspador;
●Controlar eficazmente o curso, melhorar a eficiência da impressão e evitar o vazamento da pasta de solda;
● raspador de aço inoxidável padrão, design exclusivo, melhorar a vida útil da lâmina;
● Sistema de alinhamento da visão para baixo;
● Ajuste de trilhos guiados por CNC;
● Computador controlado industrial,interface do sistema operacional Windows XP;
● Sistema de diagnóstico em software;
● Interface SMEMA.
Parâmetro técnico
| Quadros de tela |
Tamanho mínimo |
850 mm |
| Tamanho máximo |
550 mm |
| Espessura |
25 a 45 mm |
| Tamanho mínimo do FPCB |
50 mm |
| Tamanho máximo do FPCB |
260 mm |
| Espessura do FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonal do FPCB 1% |
| Altura de transporte |
900 ± 40 mm |
| Direcção do transporte |
Esquerda-direita |
| Velocidade de transporte |
Máximo 1000 mm/S Programável (ajustável) |
| Localização do Conselho |
Sistema de apoio |
Tensão de elevação da plataforma |
| Sistema de fixação |
Estabilização da pinça de bordo |
| Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes |
| Velocidade do espremedor |
6~300 mm/sec |
| Pressão do esguichador |
0~10 kg/cm2 |
| Ângulo de esguichagem |
55° (norma) |
| Tipo de espremedor |
Aço inoxidável (Standard), plástico |
| Velocidade de separação do estêncil |
0.1~20 mm/sec Programável |
| Sistema de limpeza |
Limpeza manual |
| Intervalos de ajustamento da tabela |
X:±5 mm;Y:±5 mm;θ:±2° |
| Máquina |
| Repetir a precisão da posição |
± 0,01 mm |
| Precisão de impressão |
± 0,025 mm |
| Tempo do ciclo |
≤ 9 s (excluindo impressão e limpeza) |
| Necessário ar |
4.5~6 kg/cm2 |
| Potência de entrada |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Método de controlo |
Controle de PC |
| Dimensões da máquina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso da máquina |
Aproximadamente: 600 kg |
| Transporte de FPCB sobre a altura da chapa |
20 mm |
Mercado
Os nossos produtos foram exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.
Nossas exposições
Participar de várias exposições no país e no exterior todos os anos (exceto durante o período de epidemia)
Exposições nacionais: Exposição Guangzhou Guangya, Exposição de Munique de Xangai, Exposição de Luz LED de Chongqing, etc.
Exposições estrangeiras: Exposição da Índia em Mumbai, Exposição da Índia em Deli, Exposição do Egito, Exposição da Turquia, Exposição do Paquistão, Exposição da Tailândia, etc.
Máquina relacionada

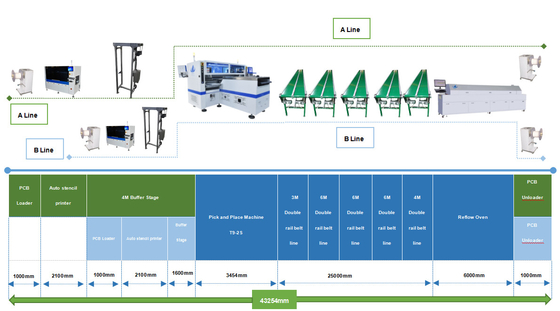

WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda

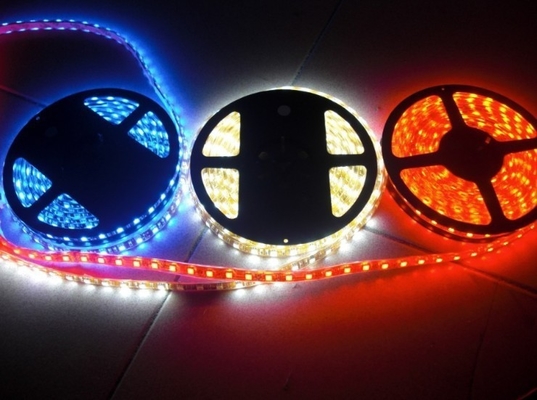

8. Máquina de montagem de luzes de banda LED de rolha a rolha
Perguntas frequentes
P. As suas máquinas têm certificados de qualidade?
A. Somos uma empresa de alta tecnologia com CE, SIRA, CCC, ISO premiada como "marca bem conhecida" e muitas patentes de tecnologia, e temos rica experiência (mais de 11 anos) no programa de linha de produção de luz LED.
Q. Qual é a velocidade real dos seus produtos?
A. Para a velocidade real da máquina, que é limitada por muitos fatores,
que se relaciona com o número de componentes, o tempo para enviar placa PCB e receber a placa que terá influência sobre a velocidade quando em produção, e é decidir para os produtos reais e necessidades.
