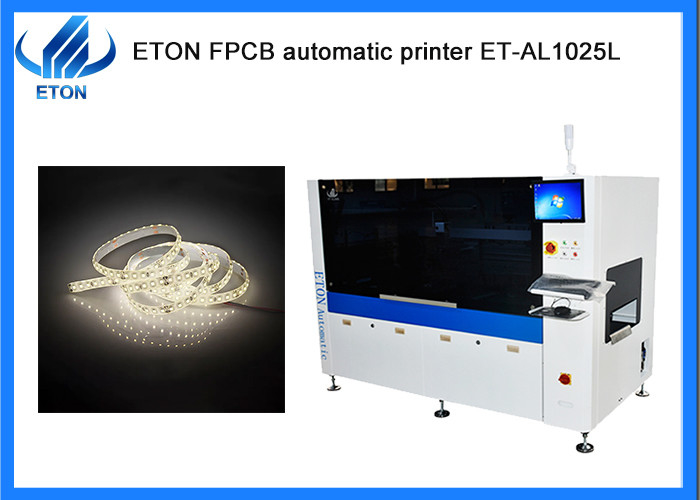

SMT completoprodução automáticamáquina de impressão de estêncil de alta performance
Configuração da máquina
● Cabeça de impressão de suspensão programável;
* Dois conjuntos de motores a passo,A pressão do raspador dianteiro e traseiro pode ser ajustada separadamente para garantir a inconsistência da impressão dianteira e traseira causada pela deformação por fadiga do material do raspador;
* Controlar eficazmente o curso, melhorar a eficiência da impressão e evitar o vazamento da pasta de solda;
● raspador de aço inoxidável padrão, design exclusivo, melhorar a vida útil da lâmina;
● Sistema de alinhamento da visão para baixo;
● Ajuste de trilhos guiados por CNC;
● Computador controlado industrial,interface do sistema operacional Windows XP;
● Sistema de diagnóstico em software;
● Interface SMEMA.
Parâmetro técnico
| Quadros de tela |
Tamanho mínimo |
850 mm |
| Tamanho máximo |
550 mm |
| Espessura |
25 a 45 mm |
| Tamanho mínimo do FPCB |
50 mm |
| Tamanho máximo do FPCB |
260 mm |
| Espessura do FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonal do FPCB 1% |
| Altura de transporte |
900 ± 40 mm |
| Direcção do transporte |
Esquerda-direita |
| Velocidade de transporte |
Máximo 1000 mm/S Programável (ajustável) |
| Localização do Conselho |
Sistema de apoio |
Tensão de elevação da plataforma |
| Sistema de fixação |
Estabilização da pinça de bordo |
| Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes |
| Velocidade do espremedor |
6~300 mm/sec |
| Pressão do esguichador |
0~10 kg/cm2 |
| Ângulo de esguichagem |
55° (norma) |
| Tipo de espremedor |
Aço inoxidável (Standard), plástico |
| Velocidade de separação do estêncil |
0.1~20 mm/sec Programável |
| Sistema de limpeza |
Limpeza manual |
| Intervalos de ajustamento da tabela |
X:±5 mm;Y:±5 mm;θ:±2° |
| Máquina |
| Repetir a precisão da posição |
± 0,01 mm |
| Precisão de impressão |
± 0,025 mm |
| Tempo do ciclo |
≤ 9 s (excluindo impressão e limpeza) |
| Necessário ar |
4.5~6 kg/cm2 |
| Potência de entrada |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Método de controlo |
Controle de PC |
| Dimensões da máquina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso da máquina |
Aproximadamente: 600 kg |
| Transporte de FPCB sobre a altura da chapa |
20 mm |
Nossas exposições
A Eton participou de muitas exposições de países estrangeiros, como a Exposição da Índia em Mumbai, a Exposição da Índia em Delhi, a Exposição do Egito, a Exposição da Turquia, a Exposição do Paquistão,etc e comércio com mais de 30 paísesAlém disso, participamos em grandes exposições domésticas, como a Exposição Guangzhou Guangya, a Exposição de Munique de Xangai, a Exposição de Luz LED de Chongqing, etc.
Serviço
Serviço de pré-venda
Fornecer um plano de produção adequado
Aconselhamento em matéria de equipamento eléctrico e de arranjo da instalação
Serviço de venda
Relatar o estado da máquina a tempo
Seguimento e envio de vídeo da máquina de teste
Serviço pós-venda
Atualização durante a vida útil do software
24 horas para resolver problemas online
Os engenheiros podem chegar no local para ensinar a operação e depurar a máquina
Visita regular (período de garantia de um ano, reparação gratuita de peças sobressalentes; Uma ou duas vezes por ano após a garantia)
Envio e entrega
Rota de envio:
※ Por via aérea, para amostras e pequenos pacotes
※ Por via marítima, para grandes embalagens e quantidades;
※ Outras formas como solicitado pelo cliente.
Prazo de entrega:
※ Dentro de 30 dias.
Perguntas frequentes
Q. Qual é a velocidade real dos seus produtos?
A. Para a velocidade real da máquina, que é limitada por muitos fatores, que se relacionam com o número de componentes, o tempo para enviar placa PCB e receber a placa, etc.E é decidir para os produtos reais e necessidades.
Q. Quantos componentes pode a sua máquina de pick and place montar numa placa de PCB?
A. Enquanto isso é para as necessidades dos nossos clientes e o tamanho da placa de PCB.
Q. Quantos produtos a sua máquina pode fazer por dia?
A. A capacidade da nossa máquina é de acordo com os produtos reais,e o número de componentes na sua placa de PCB que é um fator importante para descobrir a velocidade real da nossa máquina com os seus produtos.
