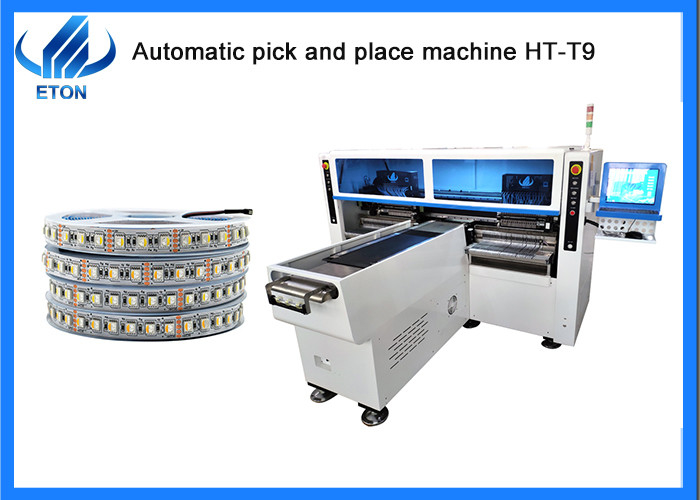

Máquina de colocação SMT de estação de alimentação de capacidade de 250K
Características

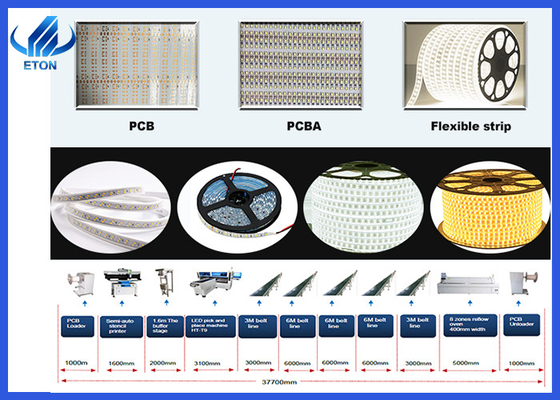

- Produzir com Produzir 4 tipos de materiais ao mesmo tempo com alta capacidade, disponível para 5M, 50M ou qualquer comprimento de tira flexível e rolos para rolos.
- Módulo de quatro braços duplos, 17 bocas para cada parte de montagem, parte A ou parte B podem ser montadas separadamente ou sincronicamente.
- Calibração automática, alta precisão, disponível para RGB.
- Tecnologia exclusiva patenteada: grupo para escolher e grupo para montar.
IPC9850 Capacidade: 200000~250000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
| Modelo |
HT-T9 |
| Dimensão |
| Duração |
3100 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
250 mm*qualquer comprimento |
| Espessura do PCB |
00,5-1,5 mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Precisão de montagem |
± 0,02 mm |
| Altura de montagem |
5 mm |
| Espaço de montagem |
200000 a 250000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Velocidade dos componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de bocas |
68 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
Comprimento máximo:1000 mm |
| Velocidade de transmissão |
> 500 mm/s |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |
Certificados
Como um fabricante experiente em máquinas SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 14 patentes de invenção, 135 patentes práticas, 55 direitos autorais de software,com o nosso departamento de P&D vencido para produção e inspecçãoE também ganhou os certificados internacionais como CE, CCC, SIRA,etc.
Pacotes
O nosso passo de pacote é seguir o sopro:
PASSO 1: Embalagem com película para evitar a poeira e a água;
PASSO 2: embalar numa espuma de algodão, esticar uma película para proteger o exterior da máquina;
PASSO 3: Embalagem de papel de vácuo e saco à prova de umidade, para manter secos durante o transporte;
PASSO 4: Equipar com caixas de madeira resistentes para garantir a segurança da máquina, em seguida, transporte por caminhões para o porto especificado.
Entrega: por via marítima, aérea ou terrestre.
Perguntas frequentes
P: As suas máquinas têm certificados de qualidade?
R: Somos uma empresa de alta tecnologia com CE, SIRA, CCC, ISO premiada como "marca bem conhecida" e muitas patentes de tecnologia, e temos rica experiência (mais de 12 anos) no programa de linha de produção de luz LED.
Q. Qual é a qualidade das suas máquinas?
A. Como fabricante experiente em máquinas SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software,com o nosso departamento de P&D vencido para produção e inspecçãoE premiado como China High-Tech Enterprise, Shenzhen TOP brand garantimos a nossa alta qualidade da nossa máquina como um excelente fabricante na China.
