R & D software de montagem de placas elétricas SMT pick and place machine
Características principais da máquina
Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla independentemente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, o que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Aperto de cilindros, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
0201~12MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Pacotes
Embalagem em embalagem de filme e algodão de espuma, e cobrindo saco de vácuo dentro de caixas de madeira resistentes.
Mercado
Os nossos produtos foram exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.

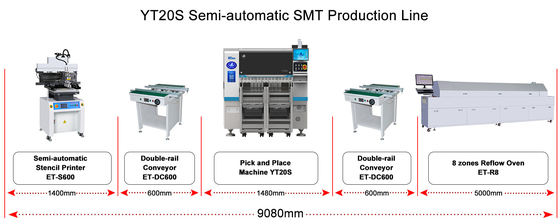

Solução de linha SMT
Serviço
- Fornecemos soluções de linha completa para as necessidades dos nossos clientes.
- Temos alguns locais oficiais na Índia como Mumbai, Dammam e Nova Deli, também temos locais no Egito, Turquia que podem fornecer serviços oportunos com nossos engenheiros.
- Desde que você compre a nossa máquina nós vamos organizar nossos engenheiros para instalar depuração e treinamento para você de graça, até que você aprenda a operar a máquina.
- O engenheiro chinês pode fornecer serviços on-line especialmente no período da epidemia COVID-19.
- Se necessário, os engenheiros chineses virão à sua fábrica para a instalação gratuita e treiná-lo como operar a máquina.
- Atualização gratuita do software da máquina.
- Vamos organizar os nossos engenheiros para visitar a sua fábrica para verificar ou testar o estado da máquina.
A nossa vantagem.
Podemos fornecer solução de linha SMT para você!
Máquina de recolha e colocação/forno de refluxo/impressora de estêncil/transportador de PCB/SPI/AOI.etc.
1.Fábrica de luzes para: lâmpadas LED, DOB, lente, luz de painel, luz de chão, luz de rua, tubo,0.5m, 1m luz de banda, etc.
2- Fornecer engenheiros estrangeiros para instalação e formação gratuitas.
3.TOP marca da China fabricante de máquinas SMT,500 empregados para ETON
