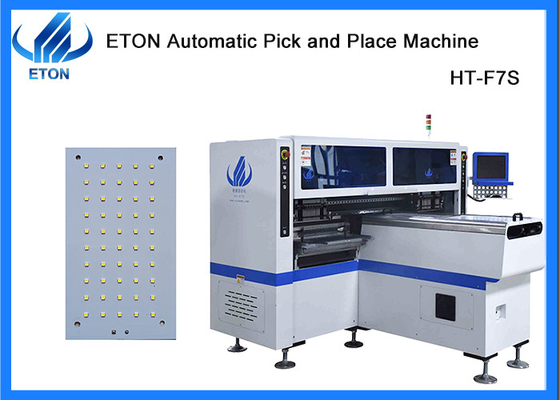

Produção de tubos SMT de alta qualidade 68 estação de alimentação SMT pick and place machine
Solução de linha SMT
A linha de produção SMT tem dois esquemas:linha semi-automática e totalmente automática.Se você está apenas começando a fazê-lo, sugiro que você faça uma linha de produção semiautomática, quepode efetivamente poupar custos.
A nossa vantagem.
Podemos fornecer solução de linha SMT para você!
Máquina de recolha e colocação/forno de refluxo/impressora de estêncil/transportador de PCB/SPI/AOI.etc.
1.Fábrica de luzes para: lâmpadas LED, DOB, lente, luz de painel, luz de chão, luz de rua, tubo,0.5m, 1m luz de banda, etc.
2- Fornecer engenheiros estrangeiros para instalação e formação gratuitas.
3.TOP marca da China fabricante de máquinas SMT,500 empregados para ETON
Descrição
Características
- Motor magnético linear de ponta + servomotor
- Aplicar para o 0,6 M, 0,9 M, 1,2 M PCB rígido e 0,5 M, 1 M LED faixa flexível. Produzindo com 4 tipos de materiais com alta capacidade. disponível para placa com qualquer proporção de chip LED e resistor.

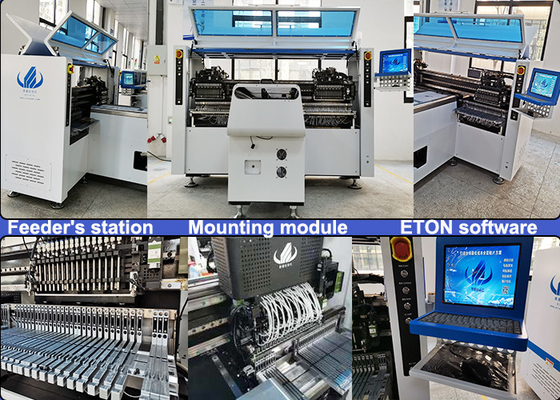

- Dois módulos de montagem, 17 bocas para cada parte de montagem, parte A ou parte B, podem ser montados separadamente ou de forma síncrona.
- Tecnologia exclusiva patenteada: grupo para escolher e grupo para montar.
IPC9850 Capacidade: 150000-180000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
| Modelo |
HT-F7S |
| Dimensão |
| Duração |
2700 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
Max:1200*330 mm Min:100*100 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Precisão de montagem |
± 0,02 mm |
| Altura de montagem |
5 mm |
| Velocidade de montagem |
150000~180000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Velocidade dos componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de bocas |
34 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
Comprimento máximo:1200 mm |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |
Aplicação na máquina
AplicaçãoLicação: aplicam-se ao 0,6M,0.9M,1.2M PCB rígido e 0,5M,1M LED faixa flexível. e também adequado para montagem de tubo, painel de luz, lâmpada etc.
Tamanho do PCB: Max:1200*330mm; Min:100*100mm.
Mercado
Os nossos produtos foram exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.
Perguntas frequentes
P. Como posso ver o seu parque industrial se estiver a bordo?
R. Se você tem um agente chinês podemos marcar uma consulta para mostrar-lhe o ambiente, é claro que também podemos fazer uma chamada de vídeo para mostrar-lhe o parque industrial, ou vamos fazer algum vídeo para você se você precisar.
P. Pode aceitar o CIF como preço indicado?
R. Normalmente aceitamos o EXW como o preço indicado.
