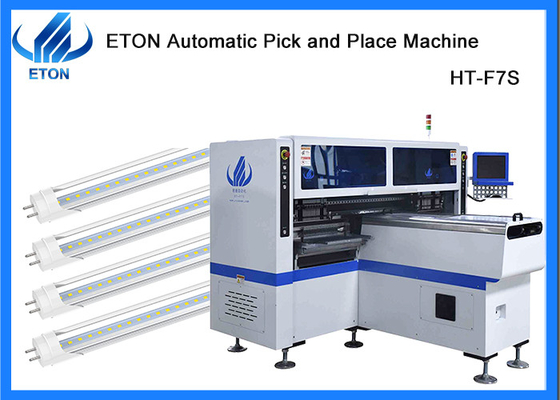

Produtos lineares LED de 1700 kg que montam equipamento de produção de alta velocidade SMT
Mercado
Quanto aos 11 anos de comércio com mais de 30 países com a nossa SMT alta velocidade pick and place machine, nós entramos em negócios com muitos parceiros:
Nossas exposições
Como uma empresa experiente no comércio de SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Descrição
Características
- Motor magnético linear de ponta + servomotor
- Aplicar para o 0,6 M, 0,9 M, 1,2 M PCB rígido e 0,5 M, 1 M LED faixa flexível. Produzindo com 4 tipos de materiais com alta capacidade. disponível para placa com qualquer proporção de chip LED e resistor.
- Dois módulos de montagem, 17 bocas para cada parte de montagem, parte A ou parte B, podem ser montados separadamente ou de forma síncrona.
- Tecnologia exclusiva patenteada: grupo para escolher e grupo para montar.
IPC9850 Capacidade: 150000-180000 CPH
Numero de patente: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Parâmetro técnico
| Modelo |
HT-F7S |
| Dimensão |
| Duração |
2700 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
Max:1200*330 mm Min:100*100 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Precisão de montagem |
± 0,02 mm |
| Altura de montagem |
5 mm |
| Velocidade de montagem |
150000~180000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Velocidade dos componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de bocas |
34 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
Comprimento máximo:1200 mm |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |

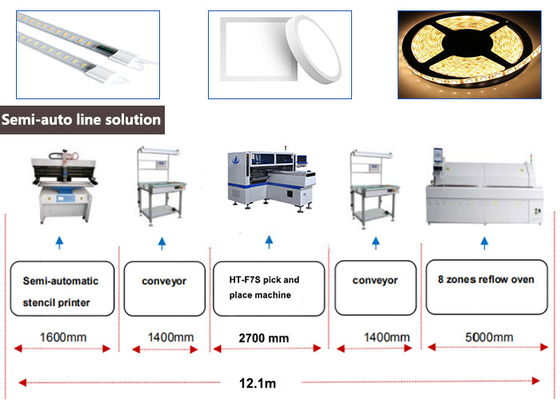

Solução de linha SMT
O equipamento necessário para a linha de produção semiautomática inclui:
- Máquina de impressão semiautomática:A pasta de solda é impressa na placa de PCB através do estêncil;
- Máquina de recolha e colocação:Montar os chips LED ou outros componentes na posição designada na placa de PCB;
- Forno de refluxo:derreter a pasta de solda para a fazer aderir aos componentes de montagem;
- Transportador:inspecionar a qualidade de colocação e solda, e também desempenhar um papel na transferência de placas de PCB e tampão na linha de produção SMT
A nossa vantagem.
Etoné o pioneiro do campo da máquina SMT na China que tem mais de 11 anos de experiência. e possuía certificados CCC, SIRA, CE com 9 patentes de invenção, 200 patentes práticas,49 direitos de autor de software de tecnologias de propriedade intelectual.
Perguntas frequentes
Q. Como posso fazer a inspecção quando algo está errado com a máquina?
A. Bem, a inspeção é feita por nosso engenheiro profissional para verificar e modular a máquina, se você encontrar qualquer problema de nossa máquina, por favor, entre em contato conosco,E vamos arranjar o nosso engenheiro para resolver isso..
Q. Quanto tempo dura o período de manutenção da máquina, se é gratuito?
A. O período de manutenção da nossa máquina é de 1 ano e é gratuito para os nossos clientes,Após o período de manutenção nós vamos organizar nossos engenheiros para verificar e testar a máquina uma ou duas vezes por ano livremente.
