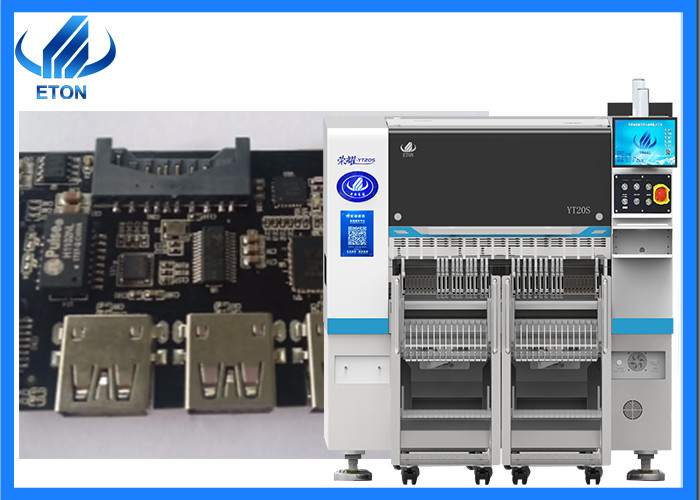

Características principais da máquina
Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla independentemente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, o que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Aperto de cilindros, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
0201~12MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |

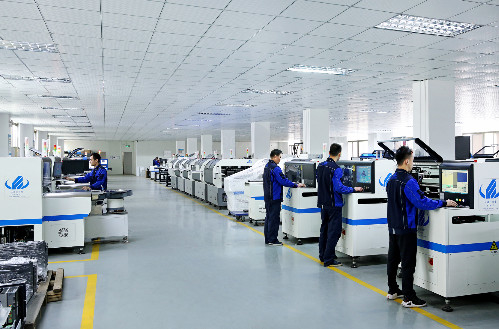

Perfil da empresa
Shenzhen ETON Automation Equipment Co. LTD. é um dos principais fabricantes de máquinas automáticas de alta velocidade que se concentram em Alta eficiência e baixo consumo no mundo,Enquanto isso, a ETON é também a maior fabricante de alta tecnologia da China com forte capacidade de design., investigação e desenvolvimento, fabrico, vendas e serviços, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
A Shenzhen ETON Automation Equipment Co., Ltd. está empenhada no desenvolvimento e fabrico de equipamentos de máquinas de colocação,Insistir no conceito de "atender os clientes" e estabelecer a tendência do mercado.
Exposição
A nossa empresa participa em muitas exposições no país e no estrangeiro todos os anos,
Você verá o estande da ETON em algumas exposições de grande escala bem conhecidas na China, incluindo exposições de grande escala realizadas em Shenzhen, Guangzhou, Chongqing, Xangai e outros lugares.
As exposições estrangeiras incluem exposições em mais de 20 países, incluindo Mumbai, Delhi, Egito, Turquia e Vietnã.
Envio e embalagem
Todas as máquinas estão embaladas com vácuo e embalagem de madeira
Etapa 1: Embalagem em filme.
Passo 2: Embalagem a vácuo.
Etapa 3: Embalagem de caixas de madeira
Pode confiar em nós, porque temos embalagens profissionais e padrão para proteger a máquina.
Perguntas frequentes
P: Como pode garantir que os produtos não estejam danificados ou molhados?
R: Tomamos várias medidas para proteger os produtos.Colocamo-los numa caixa de papelão e embrulhamo-los com uma película de plástico e selamos com fita adesiva para manter as caixas em posição e protegê-las da água.
P: Qual é a taxa de avaria da máquina?
R: A nossa máquina é muito estável, a taxa de avaria é inferior a 0.001.
P: Que tipo de máquina irá fornecer além da máquina de pegar e colocar?
R: A ETON, como o maior fabricante de máquina SMT na China, fornecemos toda a linha SMT, como forno de refluxo, impressora, transportador, máquina de escolha e colocação, carregador, descarregador, etc.
Q: Quais são as suas vantagens?
R: A nossa empresa adere à política de gestão de cinco níveis: negócio sincero, foco em P&D, intenções de fabricação, serviço atencioso, confiança do cliente.
