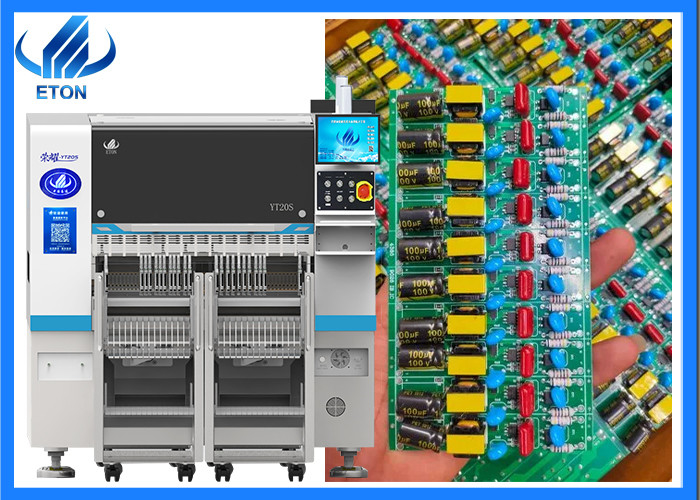

Características principais da máquina
Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla independentemente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, o que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Aperto de cilindros, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
0201~12MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Perfil da empresa
Shenzhen ETON Automation Equipment Co. LTD. é um dos principais fabricantes de máquinas automáticas de alta velocidade que se concentram em Alta eficiência e baixo consumo no mundo,Enquanto isso, a ETON é também a maior fabricante de alta tecnologia da China com forte capacidade de design., investigação e desenvolvimento, fabrico, vendas e serviços, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
A Shenzhen ETON Automation Equipment Co., Ltd. está empenhada no desenvolvimento e fabrico de equipamentos de máquinas de colocação,Insistir no conceito de "atender os clientes" e estabelecer a tendência do mercado.
Exposição
Serviço
1Antes da encomenda:
Apoiaremos a sugestão profissional da linha SMT
Recomendaremos o melhor módulo de acordo com os produtos
Nós forneceremos a melhor cotação com preço de fábrica
2Após a ordem:
Máquina terá bom teste e envelhecimento antes do envio
Apoiamos a instalação e treinamento gratuitos da máquina, tempo especial apoiamos treinamento on-line e ensino em vídeo.
Temos uma equipe profissional de pós-venda, poderia resolver o problema o mais rápido possível
A garantia da máquina é de um ano, durante a garantia, qualquer peça que precise ser reparada e substituída será gratuita para os clientes.
Envio e embalagem
Todas as máquinas estão embaladas com vácuo e embalagem de madeira
Etapa 1: Embalagem em filme.
Passo 2: Embalagem a vácuo.
Etapa 3: Embalagem de caixas de madeira
Pode confiar em nós, porque temos embalagens profissionais e padrão para proteger a máquina.
Perguntas frequentes
1O engenheiro está livre para a instalação da máquina?
R: Sim, enviaremos engenheiro para sua fábrica para instalação e treinamento gratuitos da máquina assim que você comprar nossa máquina.
- Não.2. A sua máquina é adequada para a fabricação de lâmpadas LED/luz de painel/lentes/display/luz de tira flexível/etc.?
R: Sim, a máquina SMT é amplamente aplicada a todos os tipos de iluminação e placas elétricas LED.
chip3014/3528/5050/etc,0402/0603/0805 resistor, condensador, transformador, ponte, etc.
3- Tens uma máquina de montagem de chips?
R: Sim, a ETON como o maior fabricante de Máquina SMT na China. Nós possuímos mais de 50000 metros quadrados de parque industrial na cidade de Jiangxi, China.etc.Nós fornecemos máquinas:
1. Máquina de recolha e colocação de alta velocidade para iluminação a LED
2. Máquina multifuncional de escolha e colocação para todos os tipos de iluminação e placa elétrica
3. Máquina de impressão automática com estêncil
4. Máquina de impressão de estêncil semiautomática
5. Máquina de transporte simples
6. Máquina de transporte de dois carris
7Placas vibratórias para lentes/transformadores/condensadores/etc.
8. 8mm/12mm/16mm/24mm alimentador elétrico
9Oito zonas de forno de refluxo
10Máquina de limpeza de PCB
11. Misturador de pasta de solda
12. Máquina de carregamento
13Máquina de descarga
14Solução completa da linha SMT
E assim por diante...
4.Que tal a linguagem de operação?
A nossa máquina suporta o idioma chinês/inglês.
