Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda

Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda
Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda

Imagem Grande :  Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda

Detalhes do produto:
Lugar de origem: China
Marca: ETON
Certificação: CE,SIRA,CCC,ISO
Número do modelo: ET-R8650M
Documento: Folheto PDF do produto
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: EXW USD 13000~27000/sets
Detalhes da embalagem: Nossa embalagem é feita da caixa de madeira com pacote do vácuo, e nós prometemos entregar os bens d
Tempo de entrega: 30 dias após o depósito
Termos de pagamento: T/T
Habilidade da fonte: 50 grupos pela boca
Descrição de produto detalhada
Nome: Forno de solda por refluxo Dimensões: L4800*1350*1450MM
Peso líquido: 1600 kg Tamanho do PCB: 50~650mm
Certificação: ISO,CE ISO CCC IPC,UL,ROHS CE ISO Voltagem: 380V,380V/3 Fase
Utilização: Solda de PCB, Soldagem, forno de refluxo de convecção de transporte automático para produção de PCBA Tipo: 404
Ciclo de dever avaliado: 100% Corrente: 50/60Mhz
Garantia: 1 ano Intervalo de temperatura: Temperatura ambiente ~ 300
Zonas de aquecimento: 8 zonas Aplicação: Solda PCB,SMT LED PCB Reflow Soldagem,SMT LED PCB Soldagem,Fabricação de luz LED,Linha SMT
Destacar:

BGA Reparação SMT Forno de refluxo

,

Forno de refluxo SMT de alta velocidade

,

Forno de refluxo SMT de alta estabilidade

Forno de refluxo livre de chumbo ETON Forno de refluxo para SMT linha LED solução de produção de iluminação



Detalhes do forno de refluxo


Parâmetros técnicos da máquina
Número de zonas de temperatura de aquecimento A área de aquecimento de ciclo pequeno superior 8, a área de aquecimento de ciclo pequeno inferior 8.
Modo de aquecimento Aquecimento de ambos os lados do gerador, conduto de ar pressurizado, motor de conversão de frequência ponto a ponto, motor de conversão de frequência
Comprimento da zona de aquecimento 3160MM

Número de zonas de arrefecimento



2+1 (sistema de arrefecimento por ar natural)
Comprimento da zona de arrefecimento 800 mm
Largura da correia de transmissão 650 mm
Ampliar o alcance do carril de guia de cadeia 50×250 mm
Tamanho do PCB 50 ̊350 mm
Limites de altura dos PCB 25 mm
Direção da transmissão L→R (R→L) é facultativo
Modo de transmissão Faixa de malha + cadeia + guia
Altura da correia de transporte 900 ± 20 mm
Velocidade de transporte de PCB 0 ̊1,8 m/min
Desvio diferencial de temperatura do PCB ± 2°C
Precisão do controlo da temperatura ±1-2°C (estado estático)
Intervalo de controlo da temperatura Temperatura ambiente ~ 300°C pode ser definida
Tipo de solda aplicável Soldagem sem chumbo/soldagem com chumbo
Modo de controlo da temperatura PID+SSR
Tipo de componente utilizado CSP, BGA, μBGA, 0201CHIP e outros painéis simples/dobres
Protecção contra interrupções de energia UPS e desligamentos atrasados
Fornecimento de energia 3Φ,380V,50HZ
Potência inicial 68 kW
Potência de funcionamento 16 kW
Tempo de aquecimento Aproximadamente 20 minutos.
Dimensões

L4800*1350*1450MM



Peso líquido 1600 kg
Sistema de curvas de temperatura Teste de curva em linha de três canais, software de análise inteligente, temperatura e velocidade de exibição.
Corpo Computador inteiro branco



Forno de refluxo - Detalhes da máquina




Parte do corpo
Estrutura da fuselagem

O mais recente projeto de habitação simplificada, usando industrial plano através do quadro, 2 mm de espessura chapa de aço

Dobrado para fazer a concha, o corpo tem seis rodas universais na parte inferior, e oito copos de pé

Posicionamento inicial para colocação (nivel e altura do corpo ajustáveis);

Estrutura das portas da frente e traseiras Todos são totalmente fechado magneto handclasp estrutura removível para garantir o máximo de operação e espaço de manutenção
Modo aberto do corpo superior do forno Modo aberto da parte superior do corpo do forno, duplo cilindro, dupla função de auto-bloqueio da haste mecânica, segura e fiável. Divide-se em duas secções: área de aquecimento e área de arrefecimento.
Estrutura do reservatório O reservatório interno é preenchido com rocha americana Cisil (120 kg/m3) para melhorar o efeito de proteção.
Modo de abertura da tampa superior Caminhões de carga
Tratamento de superfície Anti-estática pulverização de forno de alta temperatura de cozimento, bonito e durável.
A parte de aquecimento
Número de zonas de aquecimento As oito zonas de temperatura superiores e as oito zonas de temperatura inferiores podem ser abertas separadamente.O aquecimento pode ser dividido para reduzir a potência de partida.
Zona de temperatura adjacente pode puxar diferença de temperatura 100°C, pode corresponder ao mais elevado padrão de processo livre de chumbo.
Tempo de aquecimento Tempo de arranque da temperatura ambiente ao equilíbrio de temperatura: cerca de 20 minutos
Aqueça a ordem. O aquecimento do meio para ambos os lados um por um pode poupar um terço de energia ou tempo.Há uma grande perda de calor devido às aberturas de escape em ambas as extremidades
Limitar a altura dos componentes no PCB 25 mm
Duração da ZONA de aquecimento 3160MM
Intervalo de regulação da temperatura 0 ̊ 300°C
Precisão do controlo da temperatura da zona de aquecimento ±1-2°C (estático)
Desvio da temperatura transversal do substrato ± 2°C
★ Capacidade de subir a temperatura 3°C/S
★ Estrutura dos ductos de ar Adotar o modo de aquecimento de pequena circulação líder mundial, o sistema de pequena circulação de ar quente independente superior e inferior, uniformidade de temperatura, alta eficiência de compensação térmica
Função de desligamento independente da zona de temperatura Cada zona de temperatura é controlada separadamente pelo computador PID, o utilizador pode aquecer seletivamente a zona de temperatura,que favorece a formação de uma diferença de temperatura entre a placa de PCB superior e inferior
Tempo de recuperação do equilíbrio térmico de carga zero a carga total (ou inverso)

¥0,5 segundos, factores principais: aquecedor de tipo bobina, aquecedor de tipo vara ou de tipo placa

Demora mais de 60 segundos.

Motor de ar quente Motor resistente a altas temperaturas de alta qualidade, boa estrutura de dissipação de calor, impulsionador de conexão direta, motor de velocidade 2800RPM, pode fornecer fluxo de ar quente suficiente
Componentes de aquecimento O fio de aquecimento adota Taiwan Taichan marca, o fio de aquecimento é completamente nu no ar e o fluxo de ar no ducto de ar em contato completo,Produzir o melhor intercâmbio de calor para reduzir o impacto da inércia térmica.

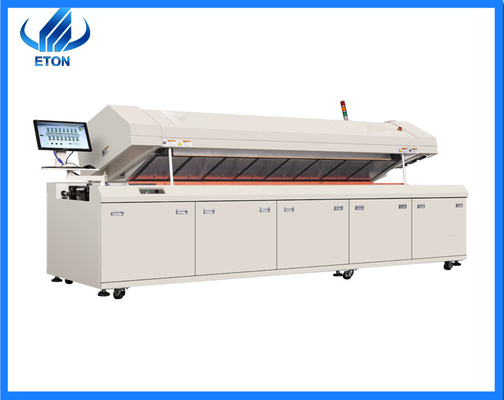

Máquina de forno de refluxo



Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda 0

Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda 1

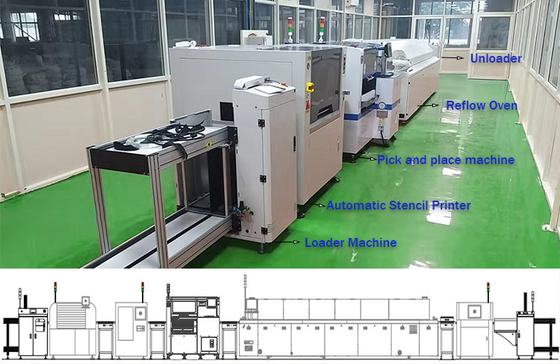

Aplicação: Linha SMT Solução: Linha de produção de luz LED


Linha de produção de iluminação LED


Os nossos produtos:
Máquina SMT de recolha e colocação, impressora automática/semiautomática de estênceis, forno de refluxo
Máquina de carregamento/descarregamento, transportador SMT, AOI/SPI, transportador transformador, etc.

Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda 2




Serviços da ETON Company


1Gerente de vendas profissional de máquina SMT LED, fornecer sugestão profissional e serviço para você!
2. 24 horas de serviço online e suporte técnico, resolver suas perguntas rapidamente!
3Uma sólida organização da empresa e um sistema de trabalho, garantem-lhe uma entrega rápida!
4. Projetar e fornecer todas as linhas de processamento SMT para você com base no seu orçamento, oficina cobrindo área com os melhores preços!

5.Período de manutenção: 1 ano. ((Toda a máquina, quaisquer partes que precisem ser reparadas ou substituídas serão gratuitas)
Atualizar o software será grátis
6Visite o cliente regularmente e recolha informações.

Forno de alta velocidade SMT e refluxo de linha de alta estabilidade SMD refluxo de forno para reparação BGA melhor venda 3
