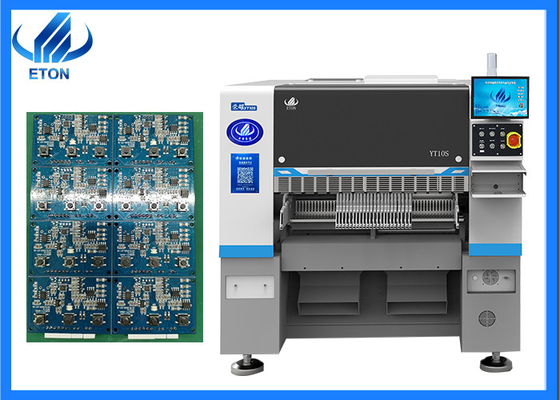

10 bocas de alta velocidade 220V energia verde SMT pick and place machine
Características principais da máquina
1Os eixos X, Y e Z adotam todos um motor linear magnético de ponta desenvolvido por nós mesmos.
2.Capacidades flexíveis de manuseio de PCB, montagem multiestação, multi-material
3.O eixo Y adota a estrutura de pórtico de dupla tração
4Suporte à função de bico de substituição automática (opcional)
5. Aplicar ao pacote de bobina de fita de 0201~35*35mm e ao alimentador de bandeja IC
● Porta única, 10 espinhas.
● Placa de PCB máxima: 500*450mm, mínima 50*50mm.
● Armário IC opcional, ANC, produção flexível
● A instalação de cabos flexíveis é possível por meio da colocação modular
●Capas e modos de produção diversos.
Parâmetro principal da máquina
| Modelo |
YT10S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2020 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*450 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outras alturas podem ser personalizadas) |
| Velocidade de montagem |
48000 CPH ((Em melhor estado) |
| Componentes |
0201~15MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM), Outros tamanhos de componentes podem ser personalizados |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
52 PCS (104 opção PCS) |
| Número de bocas |
10 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |

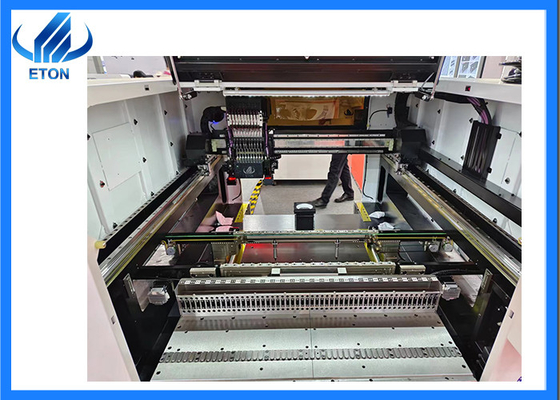

Parte principal da máquina

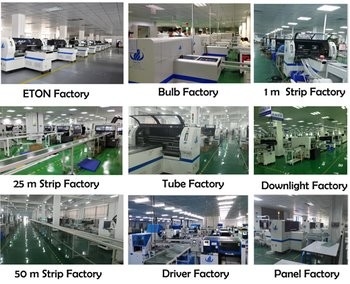

Mercado
Os nossos produtos exportaram para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil etc. E aqui estão alguns dos nossos grandes clientes:
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, e assim por diante.
Pacotes Embalagem em embalagem de filme e algodão de espuma, e cobrindo saco de vácuo dentro de caixas de madeira resistentes.
Passo 1: Envolver com filme elástico para evitar que o equipamento
Passo 2: Embalagem de papel de vácuo e saco à prova de umidade, para que a máquina possa ser mantida seca durante o transporte para evitar a umidade.
Passo 3: Utilize correio e madeira triangular para fixar a máquina para evitar danos na máquina durante o transporte.
Passo 4: Cada máquina exportada será equipada com caixas de madeira de exportação resistentes, para garantir que o produto entregue seja bom.
Serviço
Período de manutenção 1 ano
Garantia de um ano Durante a garantia, qualquer peça que precise ser reparada e substituída será gratuita.
Manutenção do software e do hardware durante toda a vida útil
Software de atualização gratuito, o software é Reach e desenvolvido pela ETON, por isso apoiamos atualizações gratuitas de vida inteira.
Visitar os clientes regularmente e recolher informações
Visitamos os clientes regularmente, participamos de diferentes exposições em diferentes cidades todos os anos, ao mesmo tempo.Nós iremos visitar os clientes locais e apoiar o nosso serviço e coletar feedback sobre as sugestões dos clientes no tempo.
Fornecer as informações mais recentes sobre tecnologia e equipamento
Damos sugestões de tecnologia profissionais aos nossos clientes e partilhamos as notícias atualizadas com os nossos clientes
Serviço no local
Temos alguns locais oficiais na Índia como Mumbai e Nova Deli, também temos locais no Egito, Turquia que podem fornecer serviços oportunos com nossos engenheiros.
De acordo com as suas necessidades, dedicado engenheiro sênior virá à sua fábrica para instalação gratuita e treinamento como operar a máquina.
Perguntas frequentes
Q. Que tipo de máquina tens?
A. Nós somos o fabricante de alta velocidade SMT pick and place máquina, e também construímos nossa marca para mais eficiente e conveniente máquina para nossos clientes.séries de valores com alta precisão e alta produtividade.
Q. Qual é a velocidade real dos seus produtos?
A. Para a velocidade real da máquina, que é limitada por muitos fatores,
que se relaciona com o número de componentes, o tempo para enviar placa PCB e receber a placa que terá influência sobre a velocidade quando em produção, e é decidir para os produtos reais e necessidades.
