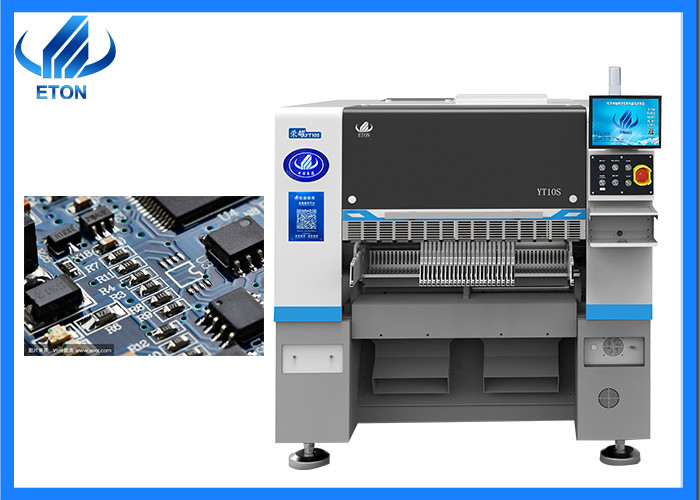

Min 0201 LED driver PCB assembly 48000 CPH SMT colocação máquina
Características principais da máquina

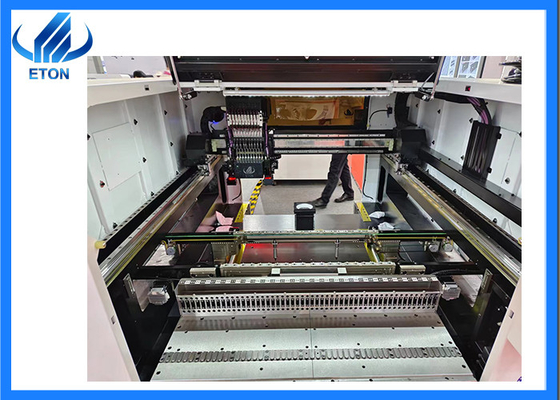

1Os eixos X, Y e Z adotam todos um motor linear magnético de ponta desenvolvido por nós mesmos.
2.Capacidades flexíveis de manuseio de PCB, montagem multiestação, multi-material
3.O eixo Y adota a estrutura de pórtico de dupla tração
4Suporte à função de bico de substituição automática (opcional)
5. Aplicar ao pacote de bobina de fita de 0201~35*35mm e ao alimentador de bandeja IC
6.Head reconhecimento de voo + câmera fixa de reconhecimento de voo (opcional), alta velocidade e alta precisão de identificação. O componente pode fazer 0201 a 35 * 35mm, altura 16mm, outra altura pode ser personalizada
Parâmetro principal da máquina
| Modelo |
YT10S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2020 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*450 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outras alturas podem ser personalizadas) |
| Velocidade de montagem |
48000 CPH ((Em melhor estado) |
| Componentes |
0201~15MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM), Outros tamanhos de componentes podem ser personalizados |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
52 PCS (104 opção PCS) |
| Número de bocas |
10 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Aplicação na máquina
Mercado
empresa ETON que não só fornecer a nossa máquina SMT de alta velocidade no mercado chinês, mas também mercado no exterior para deixar o nosso cliente desfrutar de um serviço local, produção eficiente ebaixo consumo.
Nossas exposições
Nossa empresa participou de várias exposições em países estrangeiros, incluindo a Exposição da Índia Mumbai, a Exposição da Índia Delhi, a Exposição do Egito, a Exposição da Turquia, a Exposição do Paquistão, etc.
Envio e entrega
Transporte terrestre:adequado para os países do interior e acessível;
Frete aéreo:para bens urgentes, e é o meio de transporte mais caro;
Transporte marítimo:É adequado para mercadorias pesadas, e a conveniência e menor custo de transporte que é fácil para os clientes aceitar o tempo de chegada das mercadorias.
Máquina relacionada

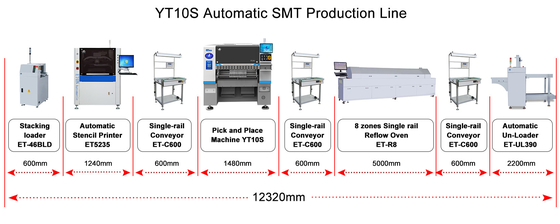

A ETON é uma das principais fabricantes de máquinas SMT de alta velocidade na China e também fornecemos soluções de linha inteira com dispositivos periféricos como impressora de estênceis, transportador, distribuidor de cola,Forno de transição e de refluxo, etc..
Perguntas frequentes
P. Posso usar o preço CIF?
A. O preço CIF precisa adicionar a taxa de frete e seguro, enquanto para a parte de EXW que é mais barata e conveniente fator como um preço adequado para ambos os lados.
Q. Qual é a qualidade das suas máquinas?
A. Como fabricante experiente em máquinas SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software,com o nosso departamento de P&D vencido para produção e inspecçãoE premiado como China High-Tech Enterprise, Shenzhen TOP brand garantimos a nossa alta qualidade da nossa máquina como um excelente fabricante na China.
Q. Quantas horas pode a máquina operar por dia?
A. A máquina pode trabalhar o dia todo, mas para uma vida útil mais longa, sugerimos que tenha uma ou duas horas de folga por dia.
