Detalhes do produto:
Condições de Pagamento e Envio:
|
estação de alimentadores: | 104 PCS | Consumo de energia: | 1.5kw |
---|---|---|---|
Tipo: | Automático | Peso: | 2380kg |
Função da máquina: | Instalação de componentes SMD no circuito impresso | Largura do comprimento do PWB: | Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
Cabeças da máquina: | 20 Pcs | Garantia: | 1 ano |
Destacar: | Máquina de recolha e colocação SMT 220AC,Máquina de recolha e colocação 220V AC,R & D software pick and place machine (máquina de recolha e colocação) |

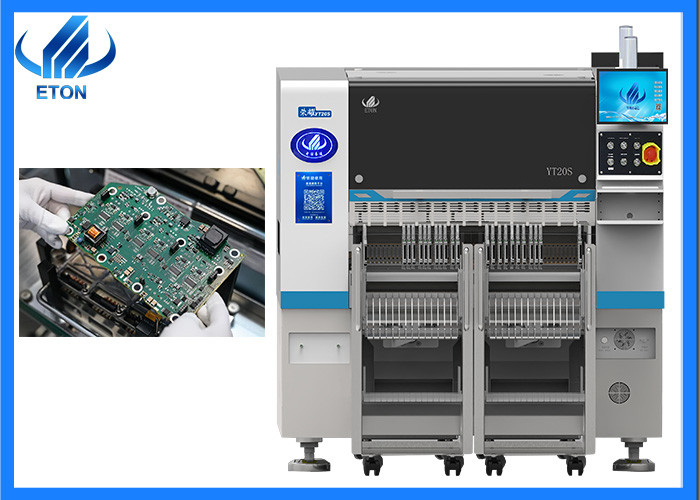

220AC 50HZ R & D software 20 bocas SMT pick and place machine
Descrição
Características principais da máquina

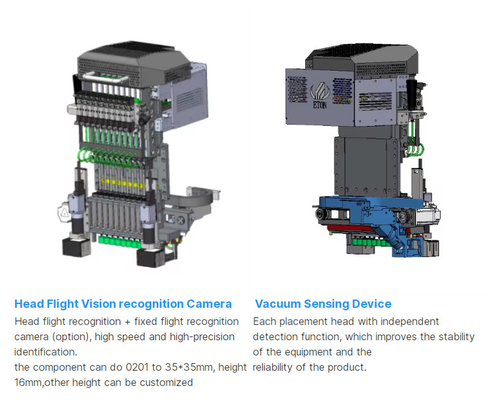

Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância central de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, o que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
Modelo | YT20S |
Dimensão | |
Duração | 1480 mm |
Largura | 2680 mm |
Altura | 1650 mm |
Peso total | 2380 kg |
PCB | |
Comprimento do PCB Largura | Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
Espessura do PCB | 0.5-5mm |
Aplicação de pinças de PCB | Prensagem do cilindro, largura de trilho ajustável |
Modo de montagem | Selecção em grupo e colocação separada |
O.S. | |
Sistema | Windows 7 |
Software | Investigação e desenvolvimento independentemente |
Exibição | Monitor LED |
Dispositivo de entrada | teclado, mouse |
Sistema de visão | |
Número da câmara | 1 PCS (câmara de visão de voo da cabeça) |
2 câmaras de marcação PCS | |
Precisão de montagem | CHIP±0,03mm QFP±0,025mm Cpk |
Altura de montagem | 16 mm (outra altura pode ser personalizada) |
Velocidade de montagem | 98000 CPH ((Em melhor estado) |
Componentes | Material de embalagem 0201~12MM e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
Espaço de componentes | 0.2 mm |
Número da estação de alimentação | 104 PCS |
Número de bocas | 20 PCS |
Potência | 220AC 50HZ |
Consumo de energia | 1.5kw |
Ambiente de funcionamento | 23°C ± 3°C |
Velocidade de transmissão | > 1000 mm/sec |
Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
Modo de transmissão | Dispositivo online |
Modo de posição | Óptica |
Consumo de gás | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Controle elétrico | Investigação e desenvolvimento independentes da ETON |
Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta |
Forma de alimentação | Alimentação inteligente com motor duplo |
Interface do sistema MES de gestão da produção | Personalizado |
Aplicação na máquina
Nossas exposições
Como uma empresa experiente no comércio de SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Máquina relacionada

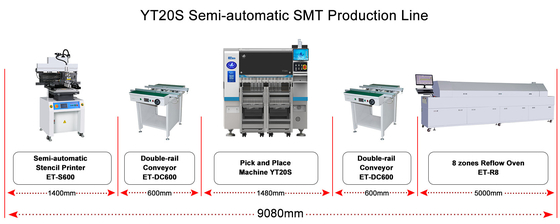

A ETON é uma das principais fabricantes de máquinas SMT de alta velocidade na China e também fornecemos soluções de linha inteira com dispositivos periféricos como impressora de estênceis, transportador, distribuidor de cola,Forno de transição e de refluxo, etc..
Pacotes
Quanto à embalagem da máquina, colocamo-la em embalagem de filme e algodão espuma, para evitar a poeira e água de proteger a máquina e manter seco da máquina durante o transporte,e equipar com caixas de madeira para o transporte para o porto especificado.
Perguntas frequentes
P: Por que você deve comprar de nós e não de outros fornecedores?
A: Somos um fabricante profissional de alta tecnologia de máquina SMT com mais de 13 anos com boa qualidade e reputação."Profissionais, de alta eficácia, economia de custos" são as nossas vantagens.
Máquina de sopro de garrafas de PET semiautomática Máquina de fabricação de garrafas Máquina de moldagem de garrafas Máquina de fabricação de garrafas de PET é adequada para a produção de recipientes e garrafas de plástico PET de todas as formas.
P: Tem serviço pós-venda no exterior?
R: Podemos fornecer suporte técnico no exterior. Se você tiver algum problema técnico, nossos engenheiros fornecerão suporte oportuno. No exterior, temos escritório na Índia, engenheiro indiano, escritório em Jerusalém,Engenheiro, engenheiro egípcio, etc.
