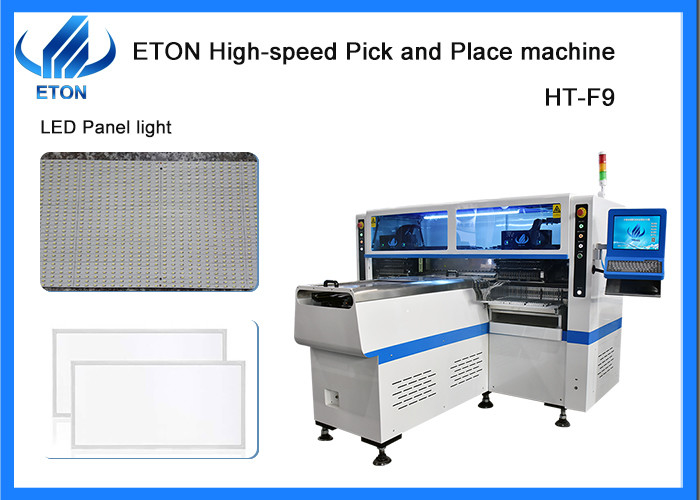

Máquina de colocação SMT de alta velocidade com motor magnético de 68 cabeças
Mercado
Os nossos produtos são exportados para mais30Países e regiões
Como a Coreia do Sul, Turquia, Egito, Índia, Rússia, América, Brasil, Tunísia, Polónia, Lituânia, África do Sul, Irão,Vietname, Paquistão, Arábia Saudita, Uzbequistão, Nigéria, Alemanha, etc.
Características
- Aplicar na fita rígida de PCB de 0,6 M, 0,9 M, 1,2 M e na fita flexível de LED de 0,5 M, 1 M. Produzindo com 4 tipos de materiais ao mesmo tempo com alta capacidade.Disponível para placas com qualquer proporção de chip e resistência LED.
- Módulo de quatro braços duplos, 17 bicos para cada parte de montagem, parte A/B/C/D pode ser montada separadamente ou sincronicamente.
- Calibração automática, alta precisão, disponível para RGB.
- Tecnologia de patente exclusiva: grupo para levar e grupo para montar.
| Modelo |
HT-F9 |
| Dimensão |
| Duração |
2700 mm |
| Largura |
2300 mm |
| Altura |
1550 mm |
| Peso total |
1700 kg |
| PCB |
| Comprimento do PCB Largura |
Max:1200*330 mm Min:100*100 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Pneumático regulado a pressão |
| Modo de montagem |
Grupo para tomar e grupo para montar |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor de tela sensível ao toque |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
5 PCS (câmara digital) |
| Alinhamento da visão, correção da marca |
| Repetir a precisão de montagem |
±0,02 mm (precisão de repetição) |
| Altura de montagem |
5 mm |
| Velocidade de montagem ideal |
200000 a 250000 CPH |
| Componentes |
LED 3014/ 3020/ 3528/ 5050 e condensadores, resistores, retificadores de pontes, etc. |
| Espaço de componentes |
0.5 mm |
| Número da estação de alimentação |
68 PCS |
| Número de cabeças |
68 PCS |
| Potência |
380 AC 50 HZ |
| Consumo de energia |
6 kW |
| Ambiente de funcionamento |
23°C ± 3°C |
| Transmissão por transportador |
Comprimento máximo:1200 mm |
| Velocidade de transmissão |
> 500 mm/s |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posicionamento |
Óptica |
| Fornecimento de ar |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta + servomotor |
| Forma de alimentação |
Outros aparelhos de ar condicionado |
Envio e entrega
Transporte terrestre:adequado para os países do interior e acessível;
Frete aéreo:para bens urgentes, e é o meio de transporte mais caro;
Transporte marítimo:É adequado para mercadorias pesadas, e a conveniência e menor custo de transporte que é fácil para os clientes aceitar o tempo de chegada das mercadorias.

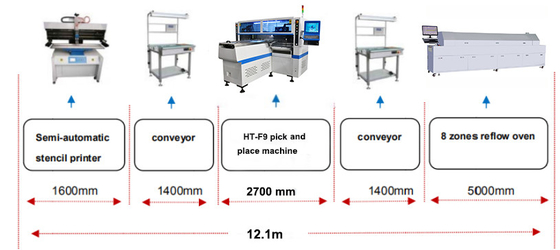

Solução de linha SMT
A linha de produção SMT tem dois esquemas:linha semi-automática e totalmente automática.Se você está apenas começando a fazê-lo, sugiro que você faça uma linha de produção semiautomática, quepode efetivamente poupar custos.
Máquina relacionada
WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda
8. Máquina de montagem de luzes de banda LED de rolha a rolha
