Detalhes do produto:
Condições de Pagamento e Envio:
|
nome: | SMT pick and place machine, SMT chip mounter, SMT nozzle | Fornecimento de energia: | AC220V 50Hz |
---|---|---|---|
Garantia: | 1 ano | Dimensão: | 1490*2190*1650 mm |
Velocidade de montagem: | 48000CPH | Altura de montagem: | < 16 mm |
Peso total: | 1850kg | Condição: | 100% original, totalmente novo. |
Componentes aplicáveis: | 0402,0805,0603,1206, CONCESSÃO | Aplicação: | Linha de produção de SMD, máquina do atirador da montagem de SMT, linha de produção de SMT, para a m |
Destacar: | Máquina compacta de recolha e colocação,Máquina de fabricação de lâmpadas LED,Máquina de fabricação de lâmpadas de LED |
Novas características:
Chefe de colocação integrado
Sistema de canto de precisão
Dispositivo de detecção de vácuo
Aplicar para 0402 ~ 35 * 35mm componentes precisam opção câmera fixa
Tamanho do PCB: 500*450mm, 50*50mm
Aplicação: condutor de energia, placa eléctrica doméstica, luz LED, iluminação para baixo, iluminação de rua, luz de painel, produtos 3C, etc.
Parâmetro Técnico da Máquina SMT
Modelo | YT10S |
Dimensão | |
Duração | 1480 mm |
Largura | 2020 mm |
Altura | 1650 mm |
Peso total | 2380 kg |
PCB | |
Comprimento do PCB Largura | Max: 500*450 mm ((opção 1200*450) Min: 50*50 mm |
Espessura do PCB | 0.5-5mm |
Aplicação de pinças de PCB | Prensagem do cilindro, largura de trilho ajustável |
Modo de montagem | Selecção em grupo e colocação separada |
O.S. | |
Sistema | Windows 7 |
Software | Investigação e desenvolvimento independentemente |
Exibição | Monitor LED |
Dispositivo de entrada | teclado, mouse |
Sistema de visão | |
Número da câmara | 1 PCS (câmara de visão de voo da cabeça) |
2 câmaras de marcação PCS | |
Precisão de montagem | CHIP±0,03mm QFP±0,025mm Cpk |
Altura de montagem | 16 mm (outras alturas podem ser personalizadas) |
Velocidade de montagem | 48000 CPH ((Em melhor estado) |
Componentes | 0201~15MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM), Outros tamanhos de componentes podem ser personalizados |
Velocidade dos componentes | 0.2 mm |
Número da estação de alimentação | 52 PCS (104 opção PCS) |
Número de bocas | 10 PCS |
Potência | 220AC 50HZ |
Consumo de energia | 1.5kw |
Ambiente de funcionamento | 23°C ± 3°C |
Velocidade de transmissão | > 1000 mm/sec |
Direcção de transmissão | Single ((esquerda→ direita ou direita→ esquerda) |
Modo de transmissão | Dispositivo online |
Modo de posição | Óptica |
Consumo de gás | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Controle elétrico | Investigação e desenvolvimento independentes da ETON |
Modulo de cartão de controlo de movimento 1 conjunto | Investigação e desenvolvimento independentes da ETON |
Eixo X, Y, Z Direção de condução | Motor magnético linear de ponta |
Forma de alimentação | Alimentação inteligente com motor duplo |
Interface do sistema MES de gestão da produção | Personalizado |

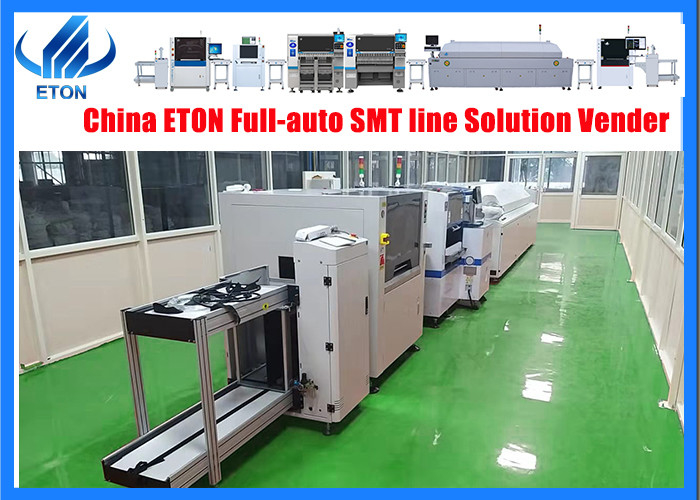

Aplicação
