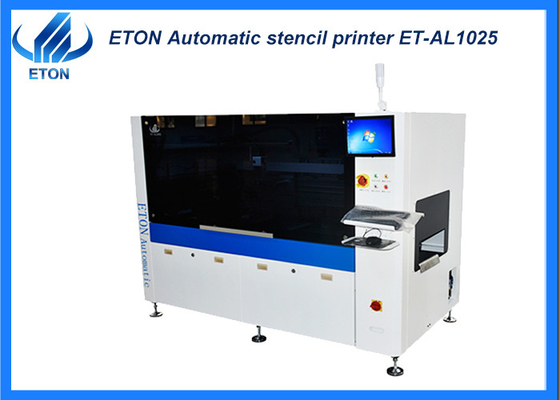

Fabricação de impressoras automáticas de estêncil SMT
Configuração da máquina
● Cabeça de impressão de suspensão programável;
●Dois conjuntos de motores a passo,A pressão do raspador dianteiro e traseiro pode ser ajustada separadamente para garantir a inconsistência da impressão dianteira e traseira causada pela deformação por fadiga do material do raspador;
●Controlar efetivamente o curso, melhorar a eficiência da impressão e evitar o vazamento da pasta de solda;
● raspador de aço inoxidável padrão, design exclusivo, melhorar a vida útil da lâmina;
● Sistema de alinhamento da visão para baixo;
● Ajuste de trilhos guiados por CNC;
● Computador controlado industrial,interface do sistema operacional Windows XP;
● Sistema de diagnóstico em software;
● Interface SMEMA.
Parâmetro técnico
| Quadros de tela |
Tamanho mínimo |
850 mm |
| Tamanho máximo |
550 mm |
| Espessura |
25 a 45 mm |
| Tamanho mínimo do FPCB |
50 mm |
| Tamanho máximo do FPCB |
260 mm |
| Espessura do FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonal do FPCB 1% |
| Altura de transporte |
900 ± 40 mm |
| Direcção do transporte |
Esquerda-direita |
| Velocidade de transporte |
Máximo 1000 mm/S Programável (ajustável) |
| Localização do Conselho |
Sistema de apoio |
Tensão de elevação da plataforma |
| Sistema de fixação |
Estabilização da pinça de bordo |
| Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes |
| Velocidade do espremedor |
6~300 mm/sec |
| Pressão do esguichador |
0~10 kg/cm2 |
| Ângulo de esguichagem |
55° (norma) |
| Tipo de espremedor |
Aço inoxidável (Standard), plástico |
| Velocidade de separação do estêncil |
0.1~20 mm/sec Programável |
| Sistema de limpeza |
Limpeza manual |
| Intervalos de ajustamento da tabela |
X:±5 mm;Y:±5 mm;θ:±2° |
| Máquina |
| Repetir a precisão da posição |
± 0,01 mm |
| Precisão de impressão |
± 0,025 mm |
| Tempo do ciclo |
≤ 9 s (excluindo impressão e limpeza) |
| Necessário ar |
4.5~6 kg/cm2 |
| Potência de entrada |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Método de controlo |
Controle de PC |
| Dimensões da máquina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso da máquina |
Aproximadamente: 600 kg |
| Transporte de FPCB sobre a altura da chapa |
20 mm |
Pacotes
Passo 1: Embalagem em película para evitar a entrada de poeira e água na máquina
Passo 2: Embalagem em algodão espumado para proteger o exterior da máquina
Passo 3: Embalagem em embalagem a vácuo para manter a máquina seca durante o transporte
Etapa 4: Transporte por camião até ao porto especificado
A nossa vantagem.
- Concentrar-se em SMT alta velocidade pick and place machine mais de 20 anos
- Os produtos exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil, etc.
- A ETON obteve 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software de tecnologias de propriedade intelectual, para ser um dos principais fabricantes de comércio SMT.
Certificados
Perguntas frequentes
Q. Que serviços pode prestar?
A.
1) Fornecemos soluções de linha completa para os nossos clientes;
- Temos engenheiros locais na Índia, no Egito, na Turquia, desde que você compre a máquina, nós arranjaremos engenheiros para instalar, depurar e treiná-lo gratuitamente, até que você aprenda a operar a máquina,O nosso serviço é muito conveniente.;
- Também temos engenheiros chineses que fornecem serviços online para operar a máquina para resolver os problemas com a máquina;
- Visitaremos os nossos clientes duas vezes por ano para operar a máquina e ver o estado da máquina;
- Os nossos clientes desfrutam de uma actualização gratuita da máquina.
P. As suas máquinas têm certificados de qualidade?
R. Somos uma empresa de alta tecnologia com CE, SIRA, CCC, ISO premiada como "marca bem conhecida" e muitas patentes de tecnologia, e temos rica experiência (mais de 11 anos) no programa de linha de produção de luz LED.
Q. Qual é a velocidade real dos seus produtos?
A. Para a velocidade real da máquina, que é limitada por muitos fatores,
que se relaciona com o número de componentes, o tempo para enviar placa PCB e receber a placa que terá influência sobre a velocidade quando em produção, e é decidir para os produtos reais e necessidades.
