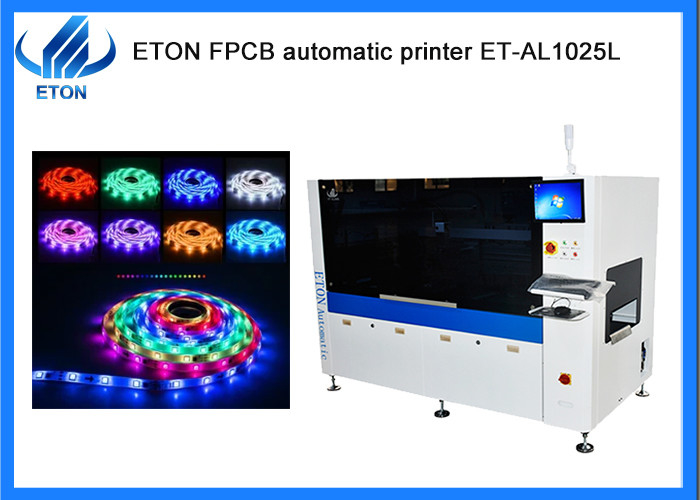

Automático completoDuas cabeças de impressão motorizadas independentesMáquina de impressão
Configuração da máquina
● Cabeça de impressão de suspensão programável;
●Dois conjuntos de motores a passo,A pressão do raspador dianteiro e traseiro pode ser ajustada separadamente para garantir a inconsistência da impressão dianteira e traseira causada pela deformação por fadiga do material do raspador;
●Controlar efetivamente o curso, melhorar a eficiência da impressão e evitar o vazamento da pasta de solda;
● raspador de aço inoxidável padrão, design exclusivo, melhorar a vida útil da lâmina;
● Sistema de alinhamento da visão para baixo;
● Ajuste de trilhos guiados por CNC;
● Computador controlado industrial,interface do sistema operacional Windows XP;
● Sistema de diagnóstico em software;
● Interface SMEMA.
Parâmetro técnico
| Quadros de tela |
Tamanho mínimo |
850 mm |
| Tamanho máximo |
550 mm |
| Espessura |
25 a 45 mm |
| Tamanho mínimo do FPCB |
50 mm |
| Tamanho máximo do FPCB |
260 mm |
| Espessura do FPCB |
0.5~5 mm |
| FPCB Warpage |
Max. diagonal do FPCB 1% |
| Altura de transporte |
900 ± 40 mm |
| Direcção do transporte |
Esquerda-direita |
| Velocidade de transporte |
Máximo 1000 mm/S Programável (ajustável) |
| Localização do Conselho |
Sistema de apoio |
Tensão de elevação da plataforma |
| Sistema de fixação |
Estabilização da pinça de bordo |
| Cabeça de impressão |
Duas cabeças de impressão motorizadas independentes |
| Velocidade do espremedor |
6~300 mm/sec |
| Pressão do esguichador |
0~10 kg/cm2 |
| Ângulo de esguichagem |
55° (norma) |
| Tipo de espremedor |
Aço inoxidável (Standard), plástico |
| Velocidade de separação do estêncil |
0.1~20 mm/sec Programável |
| Sistema de limpeza |
Limpeza manual |
| Intervalos de ajustamento da tabela |
X:±5 mm;Y:±5 mm;θ:±2° |
| Máquina |
| Repetir a precisão da posição |
± 0,01 mm |
| Precisão de impressão |
± 0,025 mm |
| Tempo do ciclo |
≤ 9 s (excluindo impressão e limpeza) |
| Necessário ar |
4.5~6 kg/cm2 |
| Potência de entrada |
AC:220±10%,50/60HZ 1Φ 1,5KW |
| Método de controlo |
Controle de PC |
| Dimensões da máquina |
1754 ((L) X1249 ((W) X1600 ((H) mm |
| Peso da máquina |
Aproximadamente: 600 kg |
| Transporte de FPCB sobre a altura da chapa |
20 mm |
A nossa vantagem.
A ETON tem como objetivo criar uma marca nacional e construir uma empresa chinesa internacional.Após mais de uma década de investigação e desenvolvimento, a ETON alcançou uma taxa de auto-suficiência de mais de 98% em componentes de precisão para máquinas pick-and-place, incluindo motores, comandos, acionamentos, algoritmos ópticos, bases de dados, etc., desenvolvidos por ela própria.Estabeleceu igualmente uma cadeia industrial completa de máquinas de recolha e colocação SMT nos seus 52 Estados-Membros.O parque industrial de Jiangxi é de 1.000 metros quadrados.
Através de atualizações tecnológicas contínuas, melhorias de produtos e melhorias de sistemas,A ETON conseguiu um avanço vertiginoso da primeira geração para a décima terceira geração de máquinas pick-and-placeAtualmente, as máquinas pick-and-place da ETON são exportadas para mais de 40 países e regiões do mundo, com desempenho tecnológico comparável às principais marcas internacionais,ganhando profunda confiança dos clientes e amplo reconhecimento no mercado.
Nossas exposições
Como uma empresa experiente no comércio de SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Máquina relacionada

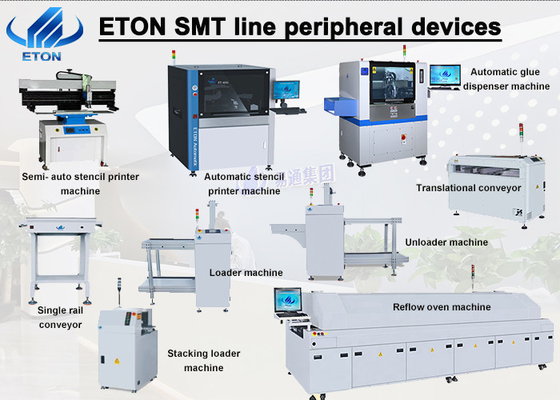

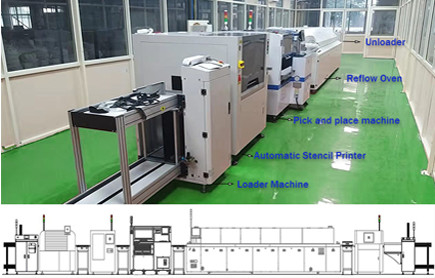

A ETON é uma das principais fabricantes de máquinas SMT de alta velocidade na China e também fornecemos soluções de linha inteira com dispositivos periféricos como impressora de estênceis, transportador, distribuidor de cola,Forno de transição e de refluxo, etc..
