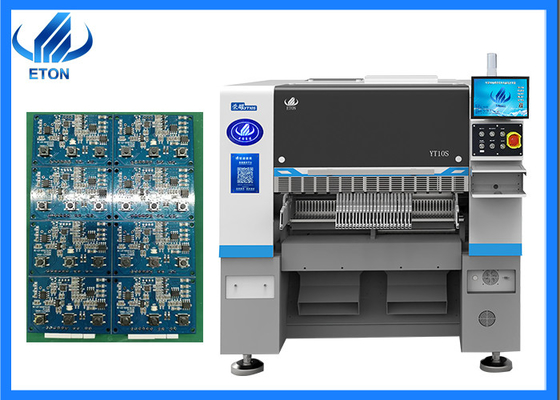

Semicondutor Máquina de recolha e colocação 2000KG 48000 CPH
Características principais da máquina
1Os eixos X, Y e Z adotam todos um motor linear magnético de ponta desenvolvido por nós mesmos.
2.Capacidades flexíveis de manuseio de PCB, montagem multiestação, multi-material
3.O eixo Y adota a estrutura de pórtico de dupla tração
4Suporte à função de bico de substituição automática (opcional)
5. Aplicar ao pacote de bobina de fita de 0201~35*35mm e ao alimentador de bandeja IC

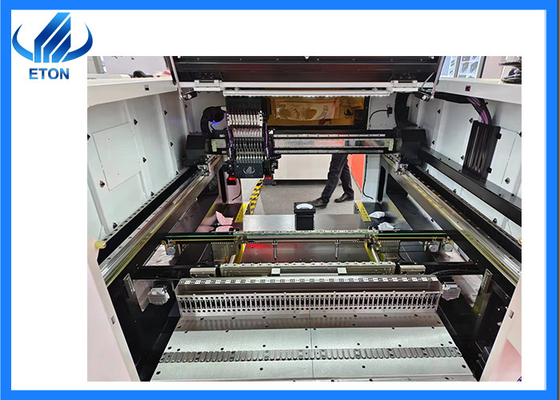

● Cabeça de colocação de alta precisão totalmente nova, desenvolvida por si.
● Combinação de uma câmera de reconhecimento de marca de alta precisão com uma câmera de visão de voo fixo para garantir a precisão do posicionamento.
● A cabeça de colocação adota detecção de vácuo independente, melhorando o desempenho de colocação.
● Programação off-line, poupa tempo durante os ciclos de transição.
● O software inclui funções de Al Deep Learning e de Optimização Automática.
● Suporta o fornecimento de uma interface do sistema MES.
● Equipado com função de importação de coordenadas.
Parâmetro principal da máquina
| Modelo |
YT10S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2020 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*450 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outras alturas podem ser personalizadas) |
| Velocidade de montagem |
48000 CPH ((Em melhor estado) |
| Componentes |
0201~15MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM), Outros tamanhos de componentes podem ser personalizados |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
52 PCS (104 opção PCS) |
| Número de bocas |
10 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
A nossa vantagem.
Etoné o pioneiro do campo de máquinas SMT na China que têm mais de 20 anos de experiência. e possuído CCC, SIRA, certificados CE com 14 patentes de invenção, 135 patentes práticas,55 direitos de autor de software de tecnologias de propriedade intelectual.
Mercado estrangeiro:Os produtos exportados para30 países e regiões, incluindo a Coreia do Sul, a Índia, o Vietname, a Tunísia, o Egito, a Turquia, a Rússia, o Brasil, etc..
Pacotes
Manter uma boa qualidade da máquina quando durante o transporte até o destino dos nossos clientes que é um aspecto imperativo para um de um serviço adequado para os nossos clientes para comprar a nossa máquina,Portanto, garantir uma embalagem qualificada e robusta é uma missão fundamental para nós., aqui estão os passos especificados para sua referência:
Máquina relacionada

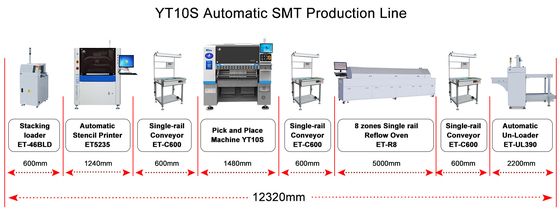

WePode fornecer uma linha de produção SMT completa, linha de produção de luz LED:
1- Máquina de recolha e colocação.
2. Máquina de carregamento
3Máquina transportadora
4. Máquina de impressão de estêncil
5Máquina de forno de refluxo
6Máquina de descarga
7. Misturador de pasta de solda
8. Máquina de montagem de luzes de banda LED de rolha a rolha
Serviço
Serviço de pré-venda
Fornecer um plano de produção adequado
Aconselhamento em matéria de equipamento eléctrico e de arranjo da instalação
Serviço de venda
Relatar o estado da máquina a tempo
Seguimento e envio de vídeo da máquina de teste
Serviço pós-venda
Atualização durante a vida útil do software
24 horas para resolver problemas online
Os engenheiros podem chegar no local para ensinar a operação e depurar a máquina
Visita regular (período de garantia de um ano, reparação gratuita de peças sobressalentes; Uma ou duas vezes por ano após a garantia)
Perguntas frequentes
P. Posso ir ver se vendeu o equipamento para a Índia?
R. Sim, vendemos a nossa máquina na Índia, mas pelo facto de não podermos decidir para o meu cliente, mas vou tentar contactar o meu cliente.Porque ninguém quer que os seus concorrentes visitem a sua fábrica..
P. A máquina é fácil de operar?
R. Sim, a nossa máquina é muito inteligente e fácil de operar, como o telefone inteligente, também o software é feito pela nossa empresa, por isso sabemos como torná-lo mais inteligente e operar amigável.
