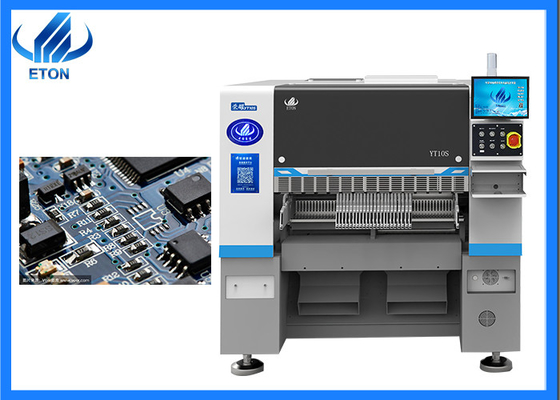

Máquina de selecção e colocação de placas de semicondutores de produção SMT de 220 V
Características principais da máquina
1Os eixos X, Y e Z adotam todos um motor linear magnético de ponta desenvolvido por nós mesmos.
2.Capacidades flexíveis de manuseio de PCB, montagem multiestação, multi-material
3.O eixo Y adota a estrutura de pórtico de dupla tração
4Suporte à função de bico de substituição automática (opcional)
5. Aplicar ao pacote de bobina de fita de 0201~35*35mm e ao alimentador de bandeja IC

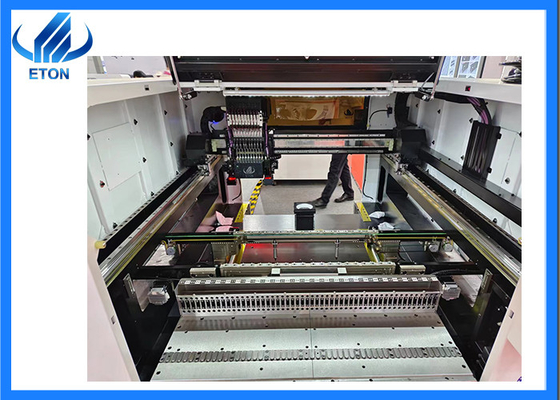

● Cabeça de colocação de alta precisão totalmente nova, desenvolvida por si.
● Combinação de uma câmera de reconhecimento de marca de alta precisão com uma câmera de visão de voo fixo para garantir a precisão do posicionamento.
● A cabeça de colocação adota detecção de vácuo independente, melhorando o desempenho de colocação.
● Programação off-line, poupa tempo durante os ciclos de transição.
● O software inclui funções de Al Deep Learning e de Optimização Automática.
● Suporta o fornecimento de uma interface do sistema MES.
● Equipado com função de importação de coordenadas.
| Modelo |
YT10S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2020 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*450 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outras alturas podem ser personalizadas) |
| Velocidade de montagem |
48000 CPH ((Em melhor estado) |
| Componentes |
0201~15MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM), Outros tamanhos de componentes podem ser personalizados |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
52 PCS (104 opção PCS) |
| Número de bocas |
10 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Aplicação na máquina

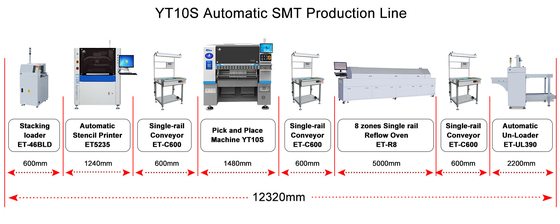

Solução de linha SMT
A linha de produção SMT tem dois esquemas:linha semi-automática e totalmente automática.Se você está apenas começando a fazê-lo, sugiro que você faça uma linha de produção semiautomática, quepode efetivamente poupar custos.
O equipamento necessário para a linha de produção semiautomática inclui:
- Máquina de impressão semiautomática:A pasta de solda é impressa na placa de PCB através do estêncil;
- Máquina de recolha e colocação:Montar os chips LED ou outros componentes na posição designada na placa de PCB;
- Forno de refluxo:derreter a pasta de solda para que adira aos componentes de montagem;
- Transportador:inspecionar a qualidade de colocação e solda, e também desempenhar um papel na transferência de placas de PCB e tampão na linha de produção SMT
Nossas exposições
Participar de várias exposições no país e no exterior todos os anos (exceto durante o período de epidemia)
Exposições domésticas: Exposição Guangzhou Guangya, Exposição de Munique de Xangai, Exposição de Luz LED de Chongqing, etc.
Exposições estrangeiras: Exposição da Índia em Mumbai, Exposição da Índia em Delhi, Exposição do Egito, Exposição da Turquia, Exposição do Paquistão, Exposição da Tailândia, etc.
Envio e entrega
Rota de envio:
※ Por via aérea, para amostras e pequenos pacotes
※ Por via marítima, para grandes embalagens e quantidades;
※ Outras formas como solicitado pelo cliente.
Prazo de entrega:
※ Dentro de 30 dias.
