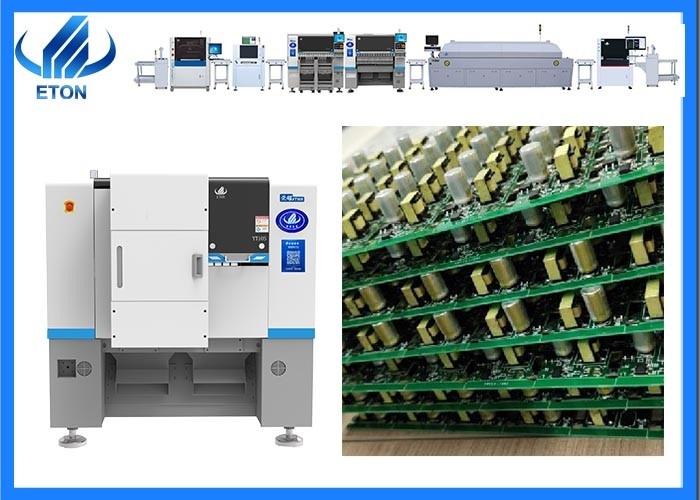

Máquina de recolha e colocação SMT YT10S:
10 cabeças, 52 estações de alimentação.
Aplicar para 0402 ~ 35 * 35mm componentes precisam opção câmera fixa
Tamanho do PCB: 500*450mm, 50*50mm
Aplicação: motor de alimentação, placa eléctrica doméstica, luz LED, iluminação traseira, iluminação de rua, iluminação de painel, produtos 3C, etc.
NOVO Funções e desempenho:
1. Chefe de colocação integrado
Os 10 conjuntos de eixos Z são controlados de forma independente por um motor magnético linear modular, o que melhora muito a velocidade, precisão e estabilidade.
2Sistema de curvas de precisão
O sistema de canto modular controla independentemente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
3.Camera de reconhecimento de visão de voo
Reconhecimento de voo da cabeça + câmera fixa de reconhecimento de voo (opcional), alta velocidade e identificação de alta precisão. O componente pode fazer 0201 a 35 * 35mm, altura 16mm, outra altura pode ser personalizada
Parâmetro Técnico domontador de chips SMT
| Modelo |
YT10S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2020 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*450 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outras alturas podem ser personalizadas) |
| Velocidade de montagem |
48000 CPH ((Em melhor estado) |
| Componentes |
0201~15MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM), Outros tamanhos de componentes podem ser personalizados |
| Velocidade dos componentes |
0.2 mm |
| Número da estação de alimentação |
52 PCS (104 opção PCS) |
| Número de bocas |
10 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
montador de chips SMTAplicação: Linha SMT
Impressora de estêncil semiautomática:Impressão de pasta de solda
| Modelo |
ET-S600 |
| Dimensões |
1400*800*1680 mm |
| Tamanho da plataforma |
300 × 600 mm |
| Tamanho do PCB |
250 × 550 mm |
| Tamanho do modelo |
550 × 830 mm |
| Velocidade de impressão |
0-8000 mm/min |
| Espessura do PCB |
0-50 mm |
| Faixa de ajuste fino de PCB |
Frente/lado ± 10 mm |
| Fornecimento de energia |
1PAC 220V 50/60HZ |
| Altura da plataforma |
850 ± 20 mm |
| Precisão de repetibilidade |
± 0,01 mm |
| Modo de posicionamento |
Exterior/buraco de referência |
| Peso |
Aproximadamente.200Kg |
Conveyor de trilho único:
Operar a impressora de estêncil para imprimir a pasta de solda no PCB
| Modelo |
ET-C500 |
| Estrutura do quadro de aço, comprimento do carril |
L=500 |
| Faixa de regulação da largura |
50 ∼ 350 mm |
| Tamanho do PCB |
500*350 mm |
| Altura da transmissão |
920±20 |
| Transmissão |
Transportador de correia plana de 5 mm |
| Velocidade |
Ajustável de 0,5 a 9 m/min |
| Motor |
De potência não superior a 25 W |
| Controle |
Painel de controlo industrial |
| Direcção de transmissão |
Single (esquerda → direita) |
| Uma secção de controlo, dois sensores. |
Máquina de recolha e colocação: peça de montagem
A placa de PCB que tenha sido escovada com pasta de solda será enviada para a máquina de seleção e colocação para montagem automática,e a máquina pick and place irá automaticamente escolher componentes e colocar em PCB
Forno de refluxo de zona 8: Soldadura por refluxo
A placa de PCB a ser montada com componentes é enviada para o forno de refluxo, o forno de refluxo aquecerá e soldará os componentes com pasta de solda em PCB.
| Modelo de produto |
ET-R8 |
| Sistema de aquecimento |
NO. da zona de aquecimento |
Aquecimento de ar quente superior a 8, aquecimento de ar quente inferior a 8 |
| |
Comprimento da zona de aquecimento |
3000 mm |
| |
método de aquecimento |
Ar quente completo |
| Sistema de entrega |
Largura máxima do PCB |
Faixa de malha de 450 mm, sem trilho de chumbo |
| |
Direcção do transporte |
Esquerda-direita, direita para esquerda (opção) |
| |
Altura da cinta transportadora |
Faixa de malhagem 880±20 mm |
| |
Método de entrega |
Acionamento por correia de malha + trilho (opcional) |
| |
Velocidade do transportador |
0-2000 mm/min |
|
Sistema de controlo
|
potência |
380V 50/60Hz AC trifásico de cinco fios:380V 50Hz |
| |
Potência de arranque |
28 kW |
| |
Potência de trabalho |
7 kW |
| |
Tempo de aquecimento |
Cerca de 15 minutos. |
| |
Intervalo de controlo da temperatura |
Temperatura ambiente 350°C |
| |
Método de controlo da temperatura |
Controle PID + unidade SSR |
| |
Precisão do controlo da temperatura |
± 1°C |
| |
Alarme anormal |
Alarme de temperatura anormal |
|
Sistema de máquina
|
Dimensões da máquina (L*W*H) |
4600 mm*1000 mm*1400 mm |
| |
Peso da máquina |
1300 kg |
Serviço ETON
- Não.
- Soluções profissionais: Fornecer soluções profissionais de linha completa SMT
- Garantia gratuita: Garantia de um ano Serviço de fábrica Todas as peças danificadas no período de garantia serão substituídas gratuitamente
- Instalação gratuita: Instalação gratuita no local para garantir a produção sem problemas.
- Formação técnica gratuita: Formação profissional de exploração e manutenção.
- Apoio Técnico Gratuito: Apoio técnico online 24 horas por dia.
- Free Software Upgrade: Ofereça atualizações gratuitas de software durante toda a vida
