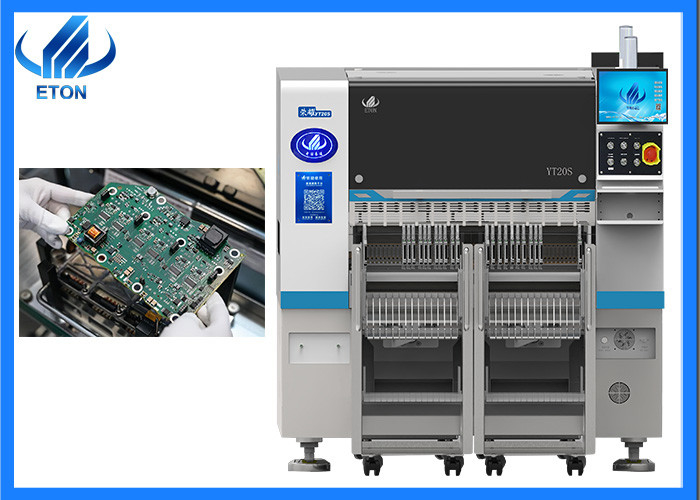

1.5KW consumo de energia óptimo 98000CPH SMT pick and place machine
Características principais da máquina

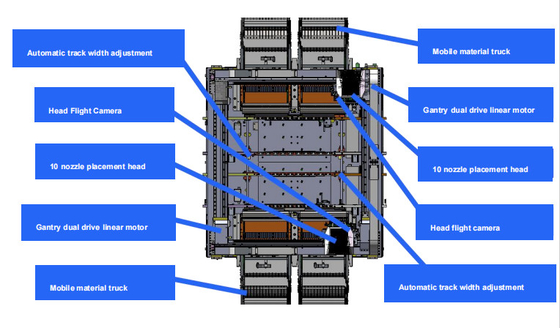

Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.

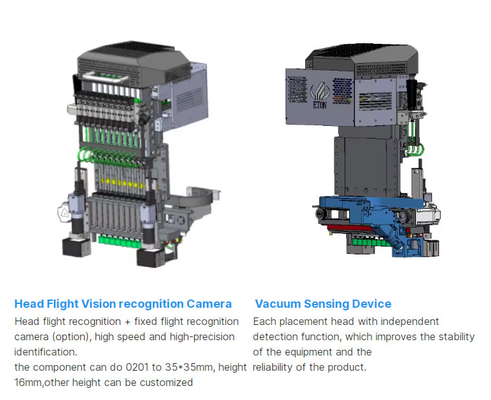

Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, o que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
0201~12MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |
Nossas exposições
Nossa empresa participou de várias exposições em países estrangeiros, incluindo a Exposição da Índia Mumbai, a Exposição da Índia Delhi, a Exposição do Egito, a Exposição da Turquia, a Exposição do Paquistão, etc.
A nossa vantagem.
- Concentrar-se em SMT alta velocidade pick and place machine mais de 20 anos
- Os produtos exportados para mais de 30 países e regiões, incluindo Coreia do Sul, Índia, Vietname, Tunísia, Egito, Turquia, Rússia, Brasil, etc.
- A ETON obteve 9 patentes de invenção, 112 patentes práticas, 12 direitos de autor de software de tecnologias de propriedade intelectual, para ser um dos principais fabricantes de comércio SMT.
Solução de linha SMT
Envio e entrega
Rota de envio:
※ Por via aérea, para amostras e pequenos pacotes
※ Por via marítima, para grandes embalagens e quantidades;
※ Outras formas como solicitado pelo cliente.
Prazo de entrega:
※ Dentro de 30 dias.
Perguntas frequentes
P: É difícil usar a máquina?
R: A máquina é muito inteligente e fácil de operar, como o telefone inteligente, também o software é feito pela nossa empresa, por isso sabemos como torná-lo mais inteligente e operar amigável.
P: As suas máquinas têm certificados de qualidade?
R: Somos uma empresa de alta tecnologia com CE, SIRA, CCC, ISO premiada como "marca bem conhecida" e muitas patentes de tecnologia, e temos rica experiência (mais de 13 anos) no programa de linha de produção de luz LED.
P: Por que você deve comprar de nós e não de outros fornecedores?
A: Somos um fabricante profissional de alta tecnologia de máquina SMT com mais de 13 anos com boa qualidade e reputação."Profissionais, de alta eficácia, economia de custos" são as nossas vantagens.
