Software de atualização gratuito multifuncional 20 cabeças SMT pick and place machine
Descrição

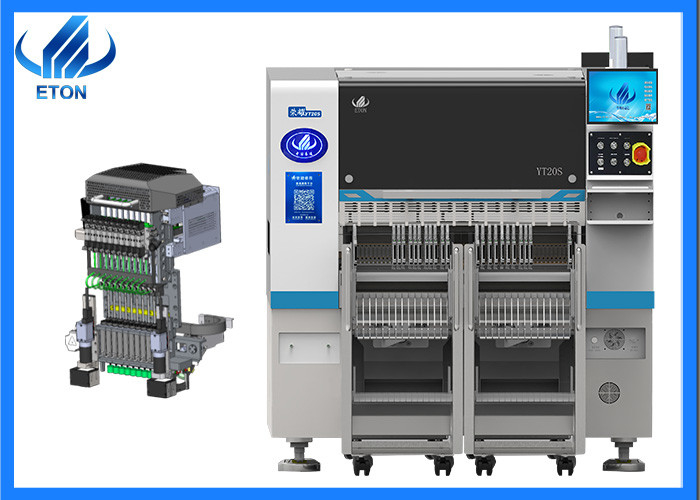

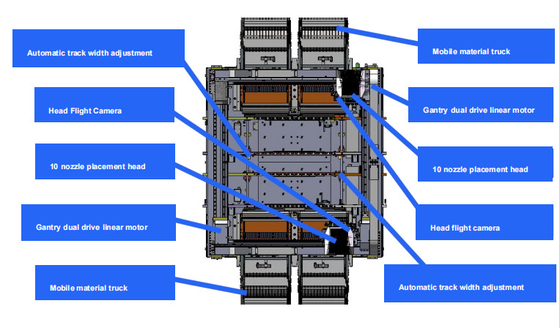

Chefe de colocação integrado
Leve, a cabeça é integralmente formada, os 10 conjuntos de eixos Z são controlados independentemente por motor linear magnético modular, o que melhora muito a velocidade, precisão e estabilidade
Sistema de canto de precisão
O sistema de canto modular controla de forma independente o ângulo de cada componente para garantir uma colocação de alta precisão. 10 bocas de sucção por cabeça, com uma distância do centro de 16 mm.
Dispositivo de detecção de vácuo
Cada cabeça de colocação com função de detecção independente, o que melhora a estabilidade do equipamento e a fiabilidade do produto.
Capacidade de ultra-alta velocidade
Adoptando motores magnéticos lineares de ponta e uma cabeça modular multifunção, a capacidade de colocação aumentou 25% em comparação com as máquinas tradicionais, com uma velocidade ótima de 98000CPH
Parâmetro principal da máquina
| Modelo |
YT20S |
| Dimensão |
| Duração |
1480 mm |
| Largura |
2680 mm |
| Altura |
1650 mm |
| Peso total |
2380 kg |
| PCB |
| Comprimento do PCB Largura |
Max: 500*300 mm ((opção 1200*450) Min: 50*50 mm |
| Espessura do PCB |
0.5-5mm |
| Aplicação de pinças de PCB |
Prensagem do cilindro, largura de trilho ajustável |
| Modo de montagem |
Selecção em grupo e colocação separada |
| O.S. |
| Sistema |
Windows 7 |
| Software |
Investigação e desenvolvimento independentemente |
| Exibição |
Monitor LED |
| Dispositivo de entrada |
teclado, mouse |
| Sistema de visão |
| Número da câmara |
1 PCS (câmara de visão de voo da cabeça) |
| 2 câmaras de marcação PCS |
| Precisão de montagem |
CHIP±0,03mm QFP±0,025mm Cpk |
| Altura de montagem |
16 mm (outra altura pode ser personalizada) |
| Velocidade de montagem |
98000 CPH ((Em melhor estado) |
| Componentes |
0201~12MM material de embalagem e material IC ((Camera fixa opcional para 0201~35*35MM),Outro tamanho do componente pode ser personalizado |
| Espaço de componentes |
0.2 mm |
| Número da estação de alimentação |
104 PCS |
| Número de bocas |
20 PCS |
| Potência |
220AC 50HZ |
| Consumo de energia |
1.5kw |
| Ambiente de funcionamento |
23°C ± 3°C |
| Velocidade de transmissão |
> 1000 mm/sec |
| Direcção de transmissão |
Single ((esquerda→ direita ou direita→ esquerda) |
| Modo de transmissão |
Dispositivo online |
| Modo de posição |
Óptica |
| Consumo de gás |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Controle elétrico |
Investigação e desenvolvimento independentes da ETON |
| Modulo de cartão de controlo de movimento 1 conjunto |
Investigação e desenvolvimento independentes da ETON |
| Eixo X, Y, Z Direção de condução |
Motor magnético linear de ponta |
| Forma de alimentação |
Alimentação inteligente com motor duplo |
| Interface do sistema MES de gestão da produção |
Personalizado |

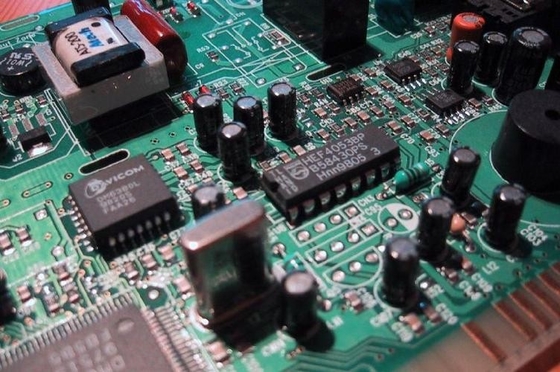

Aplicação na máquina
Nossas exposições
Como uma empresa experiente de comércio SMT pick and place machine com mais de 30 países e regiões a bordo, a Eton participou de muitas exposições de países estrangeiros,como a Exposição da Índia Mumbai, Exposição India Delhi, Exposição Egito, Exposição Turquia, Exposição Paquistão, etc. E também participamos em nossa exposição doméstica, como Guangzhou Guangya Exposição,Exposição de Munique de Xangai, Chongqing LED Light Exhibition, etc.
Máquina relacionada

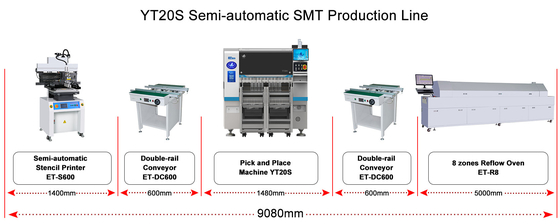

A ETON é uma das principais fabricantes de máquinas SMT de alta velocidade na China e também fornecemos soluções de linha inteira com dispositivos periféricos como impressora de estênceis, transportador, distribuidor de cola,Forno de transição e de refluxo, etc..
Pacotes
Quanto à embalagem da máquina, colocamos-a em embalagem de filme e algodão espuma, para evitar a poeira e água de proteger a máquina e manter seco da máquina durante o transporte,e equipar com caixas de madeira para o transporte para o porto especificado.
Perguntas frequentes
Q. Qual é a qualidade das suas máquinas?
A. Como fabricante experiente em máquinas SMT, obtivemos uma série de tecnologias de propriedade intelectual, incluindo 14 patentes de invenção, 135 patentes práticas, 55 direitos de autor de software,com o nosso departamento de P&D vencido para produção e inspecçãoE premiado como China High-tech Enterprise, Shenzhen TOP brand garantimos a nossa alta qualidade da nossa máquina como um excelente fabricante na China.
Q. Quantas horas pode a máquina operar por dia?
A. A máquina pode trabalhar o dia todo, mas para uma vida útil mais longa, sugerimos que tenha uma ou duas horas de folga por dia.
P. A máquina é fácil de operar?
R. Sim, a nossa máquina é muito inteligente e fácil de operar, como o telefone inteligente, também o software é feito pela nossa empresa, por isso sabemos como torná-lo mais inteligente e operar amigável.
Q. Que serviços pode prestar?
A.
1) Fornecemos soluções de linha completa para os nossos clientes;
- Temos engenheiros locais na Índia, no Egito, na Turquia, desde que comprem a máquina, arranjaremos engenheiros para instalar, depurar e treiná-los gratuitamente, até que aprendam a operar a máquina.O nosso serviço é muito conveniente.;
- Também temos engenheiros chineses que fornecem serviços online para operar a máquina para resolver os problemas com a máquina;
- Visitaremos os nossos clientes duas vezes por ano para operar a máquina e ver o estado da máquina;
- Os nossos clientes desfrutam de uma actualização gratuita da máquina.
